2022年6月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2022 2022-11-12 11:24:36 64次

一、单选题

1．

正常情况下，两节5号干电池串联的电压为？（　）

A．

3V

 B．

5V
C．

1.5V

 D．

2V
答案 详情
2．

正常情况下，超过多少伏电压会对人体造成伤害？（　）

A．

5V

 B．

10V
C．

36V

 D．

220V
答案 详情
3．

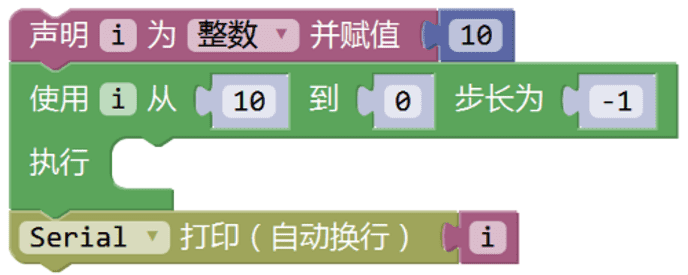

如图程序执行后，串口监视器输出i的值为？（　）

A．

10

 B．

9
C．

1

 D．

0
答案 详情
4．

以下电路中，不属于并联电路的是？（　）

A．

 B．
C．

 D．
答案 详情
5．

以下选项中属于执行器的是？（　）

A．

超声波传感器

 B．

遥控器
C．

舵机

 D．

电位器
答案 详情
6．

以下公式中表示欧姆定律的是哪个？（　）

A．

c=2πr

 B．

W=IUt
C．

I=U/R

 D．

P=W/t
答案 详情
7．

以下物质为导体的是？（　）

A．

纯净水

 B．

盐水
C．

橡胶

 D．

木头
答案 详情
8．

以下电路符号中表示LED的是？（　）

A．

 B．
C．

 D．
答案 详情
9．

Arduino UNO/Nano主控板工作电压一般是多少伏？（　）

A．

3.3V

 B．

5V
C．

7.4V

 D．

9V
答案 详情
10．

如图所示，串口监视器打印出的值为？（　）

A．

true

 B．

false
C．

1

 D．

0
答案 详情
11．

关于电流和电源，下列说法不正确的是？（　）

A．

在电源的外部，电流从电源的正极流向电源的负极

 B．

电路中只要有电源，就一定有电流
C．

电流是由电荷做定向运动形成的

 D．

金属导体中的电流方向与电子移动的方向相反
答案 详情
12．

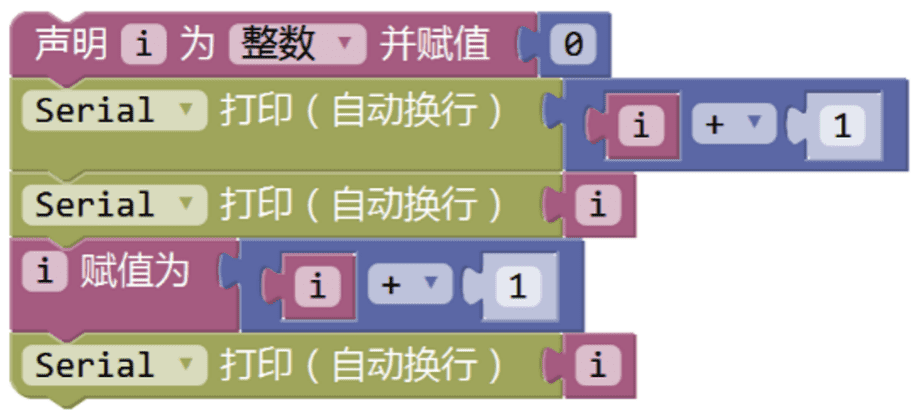

如图程序中串口监视器三次输出的值分别为？（ ）

A．

1,1,2

 B．

0,0,1
C．

1,0,1

 D．

0,1,0
答案 详情
13．

如果将光敏电阻模块接在Arduino UNO/Nano主控板的A0管脚上，想使用串口监视器查看光敏电阻输出的范围值，合理的程序是？（　）

A．

 B．
C．

 D．
答案 详情
14．

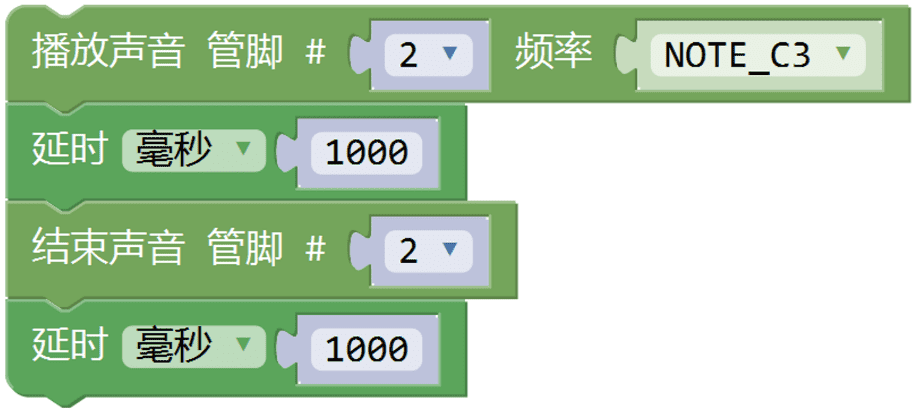

如图程序所示，接在2号引脚上的蜂鸣器效果是？（ ）

A．

蜂鸣器响起1000秒，停止1000秒

 B．

蜂鸣器响起后立刻停止
C．

蜂鸣器不发声

 D．

蜂鸣器响起1秒，停止1秒
答案 详情
15．

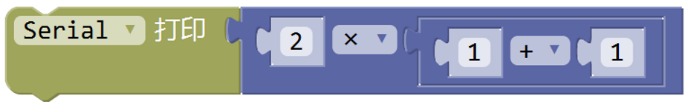

如图所示，串口监视器打印出的值为？（　）

A．

3

 B．

4
C．

5

 D．

6
答案 详情
16．

以下各项中，用来表示电流单位的是？（　）

A．

安培

 B．

伏特
C．

欧姆

 D．

法拉
答案 详情
17．

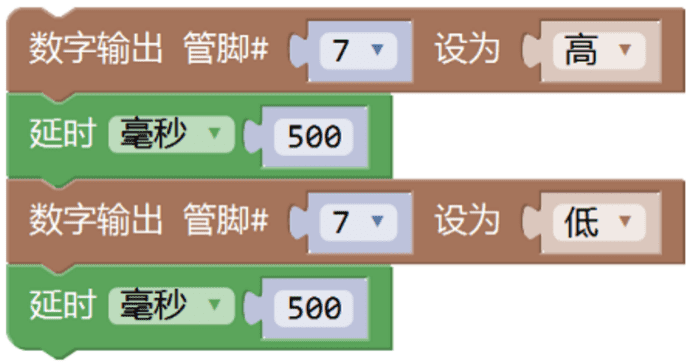

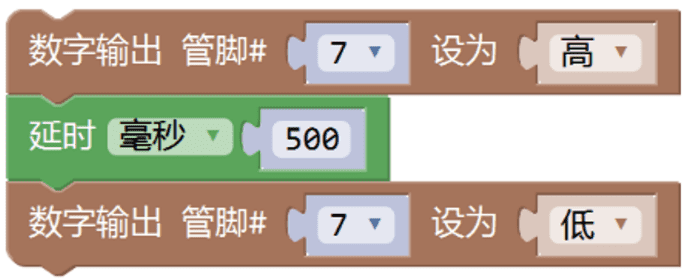

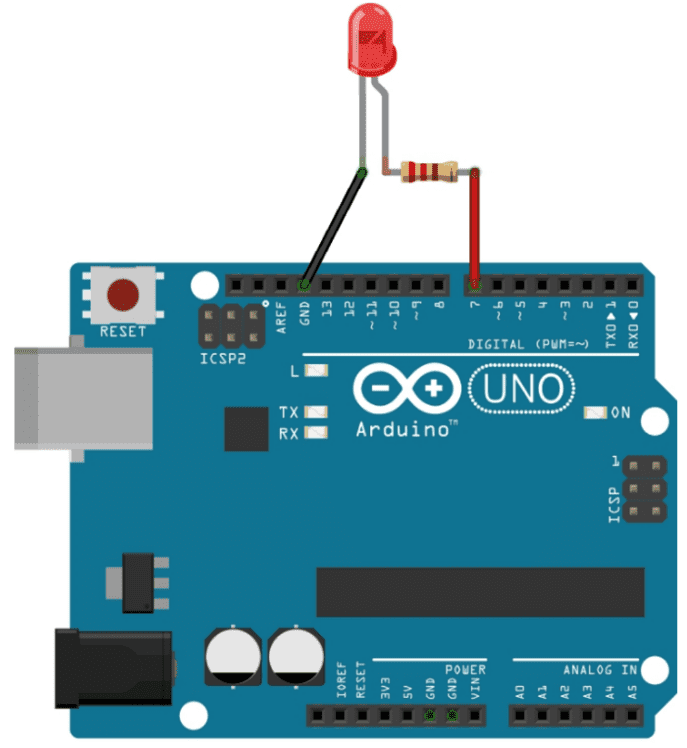

如图所示，红色LED小灯每隔0.5秒闪烁一次，正确的程序是？（　）

A．

 B．
C．

 D．
答案 详情
18．

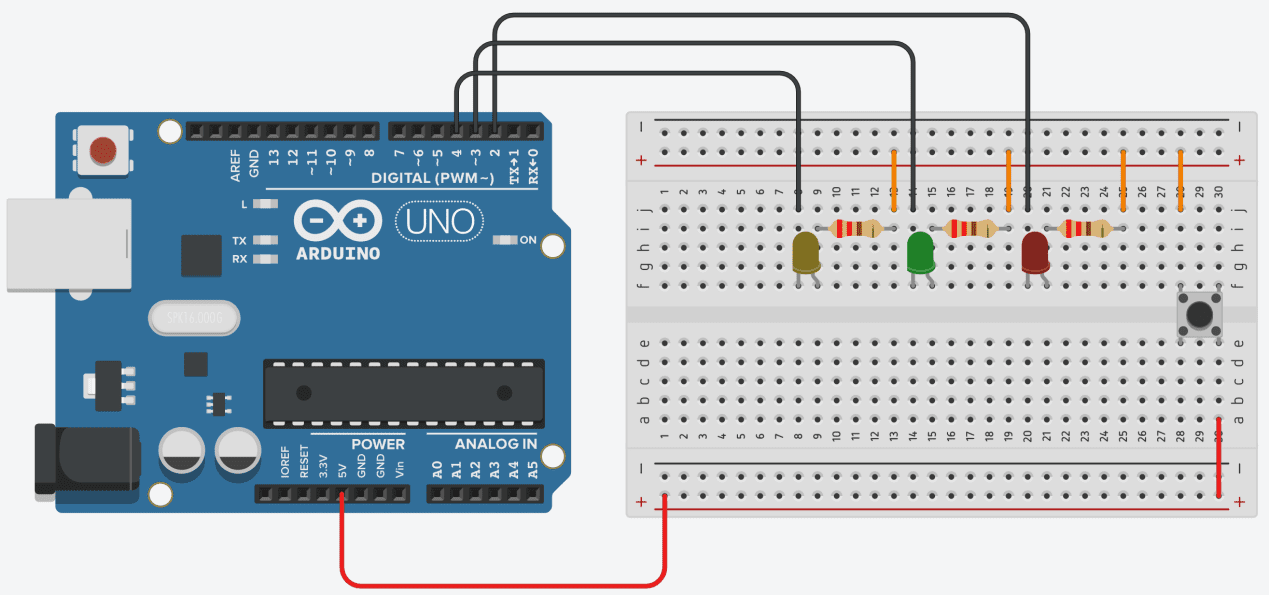

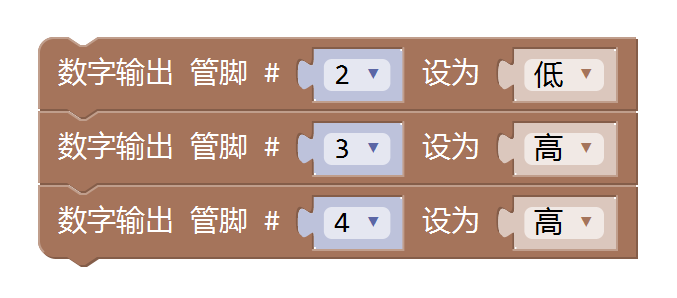

电路搭建及程序如图所示，主控板上电后，若按钮按下，3盏LED灯的效果可能是？（ ）

A．

红色小灯点亮，其他熄灭

 B．

除红色小灯外，其他小灯都点亮
C．

三盏小灯都点亮

 D．

三盏小灯都熄灭
答案 详情
19．

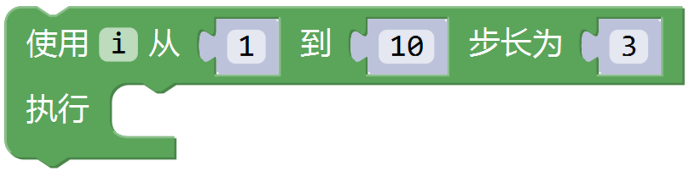

以下循环程序将会执行几次？（ 　）

A．

1次

 B．

2次
C．

3次

 D．

4次
答案 详情
20．

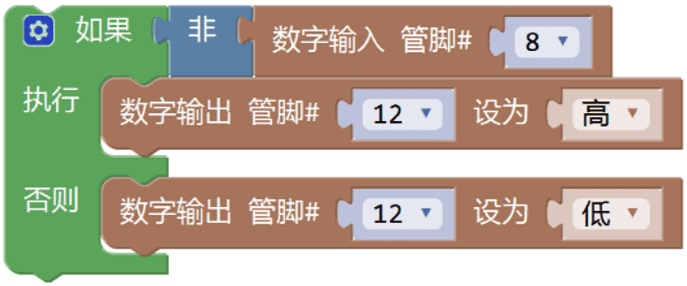

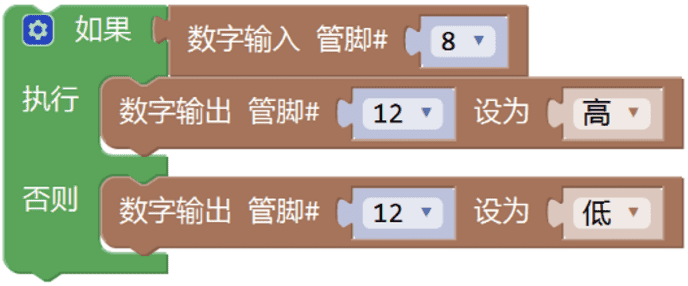

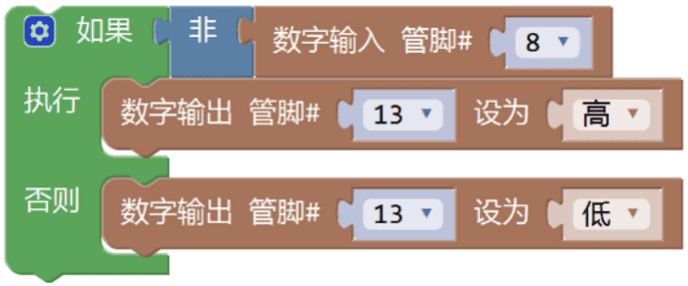

假设Arduino UNO/Nano主控板8号引脚外接一个按钮模块，该按钮模块在默认状态下将8号引脚置为高电平。若希望按住按钮时板载小灯被点亮，松开按钮后板载小灯熄灭。下列程序正确的是？（　）

A．

 B．
C．

 D．
答案 详情

二、多选题

1．

以下各项中，对发光二极管描述正确的有？（　）

A．

发光二极管也称为LED

 B．

发光二极管区分正负极
C．

发光二极管单向导通

 D．

发光二极管属于半导体元器件
答案 详情
2．

一个完整的电路要包括？（  　）

A．

电源

 B．

导线
C．

开关

 D．

用电器
答案 详情
3．

下列信号属于模拟信号的是？（　）

A．

按键的开关和闭合

 B．

壶中水温的变化
C．

光敏电阻探测的光照强度

 D．

电路的通断状态
答案 详情
4．

以下程序中，不合理的有？（　）

A．

 B．
C．

 D．
答案 详情
5．

对于Arduino UNO控制板的供电方式描述正确的是？（　）

A．

可以通过USB接口供电

 B．

可以通过5V引脚供电
C．

可以通过DC接口供电

 D．

可以通过Vin引脚供电
答案 详情

三、判断题

1．

电压也被称为电位差或电势差。（　）

A．正确 B．错误
答案 详情
2．

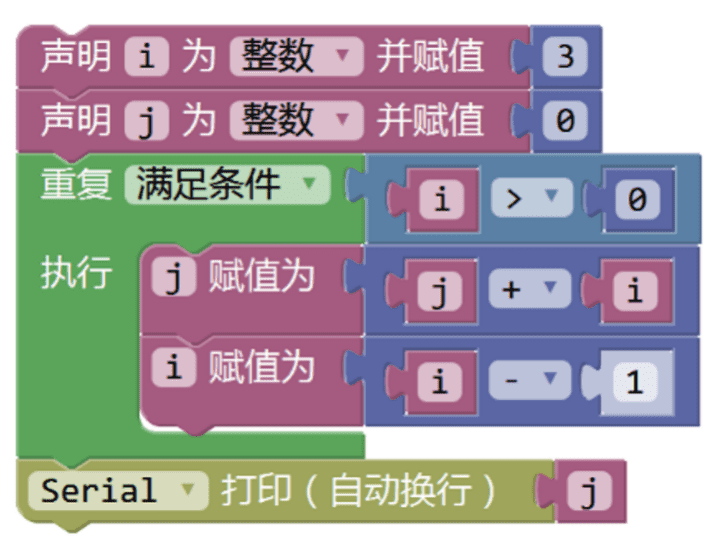

以下程序在串口监视器中输出的值是3。（ ）

A．正确 B．错误
答案 详情
3．

Arduino UNO/Nano主控板只有14个引脚支持数字信号的输入/输出功能。（　）

A．正确 B．错误
答案 详情
4．

正常情况下，超声波传感器的Echo引脚是触发引脚。（　）

A．正确 B．错误
答案 详情
5．

机器人必须具备人的形状。（　）

A．正确 B．错误
答案 详情
