2021年6月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2021 2022-11-09 11:06:46 78次

一、单选题

1．

电路中电流、电阻、电压的单位分别为？（ ）

A．

安培 伏特 欧姆

 B．

安培 欧姆 伏特
C．

欧姆 安培 伏特

 D．

欧姆 伏特 安培
答案 详情
2．

采用Arduino UNO/Nano主控板读取电位器的返回值，下列说法正确的是？（ ）

A．

电位器一般连接到模拟输出引脚，其返回值为0~1023

 B．

电位器一般连接到模拟输出引脚，其返回值为0~255
C．

电位器一般连接到模拟输入引脚，其返回值为0~1023

 D．

电位器一般连接到模拟输入引脚，其返回值为0~255
答案 详情
3．

有关并联电路，下列说法正确的是？（ ）

A．

连接于两个节点的多个支路两端的电流相同

 B．

并联电路的干路电压等于各个支路的电压的代数和
C．

并联电路中，各支路电流与电阻成反比

 D．

并联电路中，干路有一处断开，支路仍可正常工作
答案 详情
4．

下列运算符中，不属于逻辑运算符的是？（ ）

A．

 B．
C．

 D．
答案 详情
5．

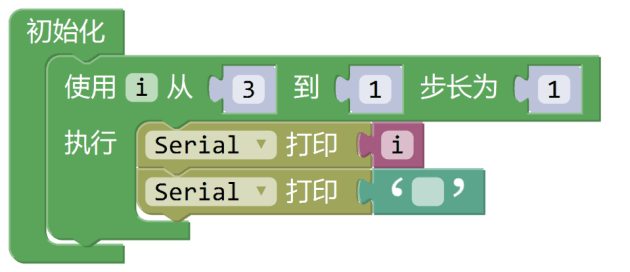

程序如下，当程序运行时，串口监视器显示的内容为？（ ）

A．

3 2 1

 B．

1 2 3
C．

连续增加的整数

 D．

程序错误
答案 详情
6．

Arduino UNO/Nano主控板，具有数字信号输入和输出功能的引脚数量为？（ ）

A．

6

 B．

13
C．

20

 D．

22
答案 详情
7．

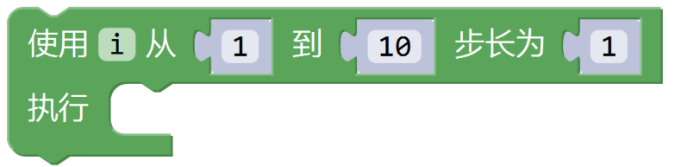

下列模块中，可用于重复执行任务的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

HC-SR04超声波传感器有4个引脚，其中触发引脚是？（ ）

A．

GND

 B．

VCC
C．

Trig

 D．

Echo
答案 详情
9．

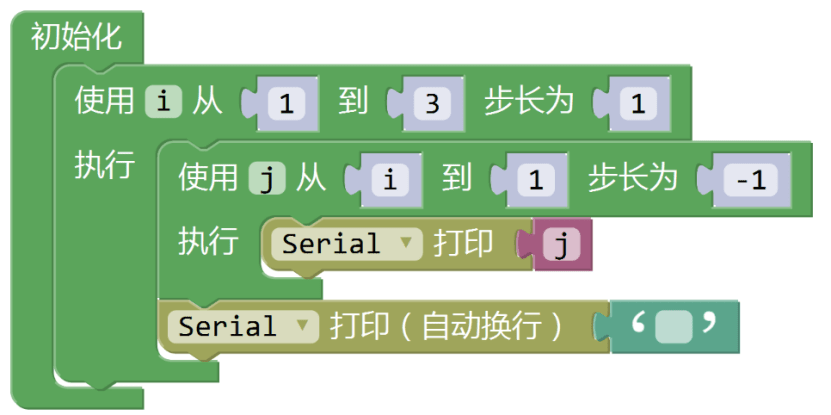

程序如下，程序运行后串口监视器显示的内容是？（ ）

A．

1


12


123

 B．

1


21


321
C．

123


12


1

 D．

321


21


1
答案 详情
10．

以下流程图符号中，用来表示输入输出的符号是？（ ）

A．

 B．
C．

 D．
答案 详情
11．

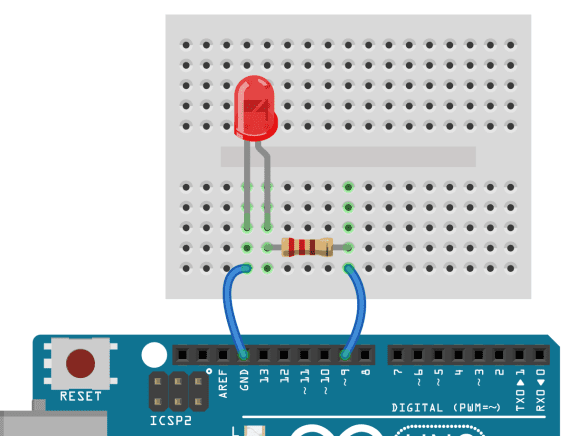

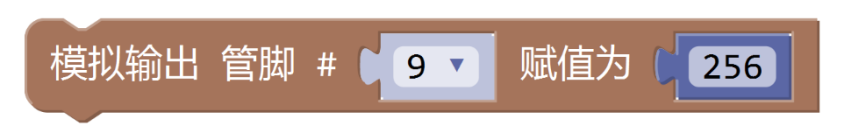

电路如图所示，当执行如下程序时，电路中LED灯的状态是？（ ）


A．

最亮

 B．

熄灭
C．

半亮

 D．

不确定
答案 详情
12．

正常情况下，Arduino UNO/Nano 主控板MCU的工作频率是？（ ）

A．

2M

 B．

8M
C．

16M

 D．

32M
答案 详情
13．

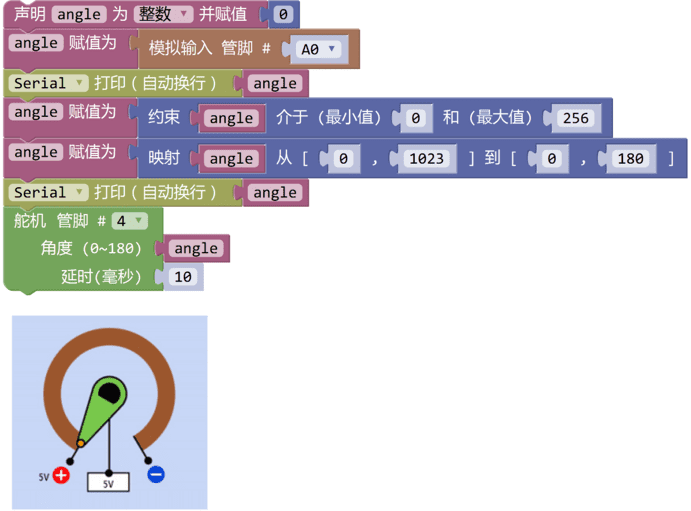

通过电位器模块控制舵机的转动，程序如下，当电位器旋转到如下图所示位置时，舵机的转动角度是？（ ）

A．

0

 B．

45
C．

90

 D．

180
答案 详情
14．

我们所使用的Arduino UNO/Nano主控板称为？（ ）

A．

传感器

 B．

执行器
C．

附件

 D．

控制器
答案 详情
15．

关于欧姆定律，下列说法错误的是？（ ）

A．

电阻的电流随着电阻两端电压的增大而增大

 B．

当电阻两端的电压增大时，电流随之增大
C．

当电阻两端的电压增大时，电阻值随之增大

 D．

当电阻的电流减小时，电阻两端的电压值也减小
答案 详情
16．

近日，华为公司发布了面向AI时代的基于微内核的全场景分布式OS，其名称为？（   ）

A．

安卓

 B．

麒麟
C．

鸿蒙

 D．

红旗
答案 详情
17．

通过旋转电位器控制LED灯亮度的变化，程序如下，当电位器从一端旋转到另外一端时，LED灯亮灭变化的次数为？（ ）

A．

1

 B．

2
C．

3

 D．

4
答案 详情
18．

Arduino UNO/Nano主控板，模块的返回值为1023时，A0引脚的输入电压是？（ ）

A．

0v

 B．

5v
C．

低电平

 D．

高电平
答案 详情
19．

关于LED，下列说法错误的是？（ ）

A．

LED是一种半导体元器件

 B．

LED区分极性
C．

LED双向导通

 D．

一般情况下，LED的长引脚为正极（阳极）
答案 详情
20．

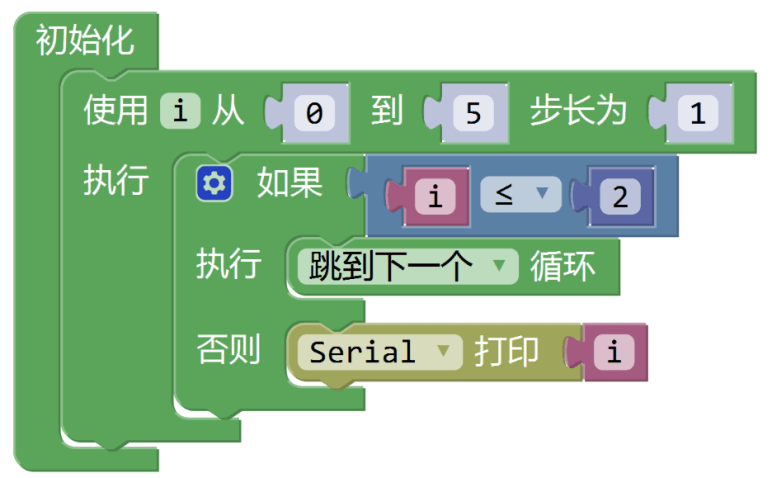

下列程序执行后，串口监视器输出的结果是？（ ）

A．

012

 B．

345
C．

12

 D．

没有输出
答案 详情

二、多选题

1．

物体根据导电性能分类，可以分为？（ ）

A．

绝缘体

 B．

导体
C．

半导体

 D．

超导体
答案 详情
2．

下列信号中，属于模拟信号的有？（ ）

A．

高低变化的声音

 B．

大小变化的水流
C．

环境的温度

 D．

室内光的亮度
答案 详情
3．

电路如图所示，下列说法正确的是？（ ）

A．

电阻R1和R2的电流相同

 B．

电阻R3和R4的电流相同
C．

电阻R1和R3两端的电压相同

 D．

电阻R1和R3的电流相同
答案 详情
4．

下列器件中，属于执行器的有？（ ）

A．

光敏电阻

 B．

舵机
C．

直流小马达

 D．

LED灯
答案 详情
5．

关于光敏电阻，下列说法正确的是？（ ）

A．

其阻值随着光照强度的增加而减弱

 B．

通过模拟引脚读取光敏电阻的返回值，其返回值随着光照强度的增加而增大
C．

通过模拟引脚读取光敏电阻的返回值，其返回值随着光照强度的增加而减小

 D．

光敏电阻利用半导体材料的光电导效应
答案 详情

三、判断题

1．

电路搭设时不可以带电插拔。

A．正确 B．错误
答案 详情
2．

程序中，采用数字输入模块读取按键模块的返回值，当按键按下（导通）时，数字输入模块的返回值是1。

A．正确 B．错误
答案 详情
3．

有源蜂鸣器是指蜂鸣器内部自带震荡源。

A．正确 B．错误
答案 详情
4．

高、低电平分别对应的是一个电压范围。

A．正确 B．错误
答案 详情
5．

正常状况下，人体的安全电压为36V。

A．正确 B．错误
答案 详情
