2024年3月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2024 2024-04-28 18:27:03 34次

一、单选题

1．

一般情况下，下图程序模块对应的器件类别是？（ ）

A．

传感器

 B．

 感受器
C．

执行器

 D．

控制器
答案 详情
2．

Arduino UNO/Nano 主控板，在 Mixly 程序中使用变量保存电位器模块的返回值，下列选项中，该变量的数据类型最适合的是？（ ）

A．

整数型

 B．

小数（浮点）型
C．

 字节型

 D．

布尔型
答案 详情
3．

Arduino UNO/Nano 主控板，电位器模块连接到主控板的 A1 引脚，当电位器旋转至中间位置时，变量 val 的值是？（ ）

A．

0

 B．

1
C．

511

 D．

1023
答案 详情
4．

下列选项中，属于导体的是？（ ）

A．

橡皮擦

 B．

 干燥的木棒
C．

蒸馏水

 D．

220Ω电阻
答案 详情
5．

通常情况下，我国居民生活用电采用的是？（ ）

A．

36V 的交流电

 B．

36V 的直流电
C．

220V 的交流电

 D．

220V 的直流电
答案 详情
6．

通常情况下，LED 灯属于？（ ）

A．

传感器

 B．

执行器
C．

控制器

 D．

 感知器
答案 详情
7．

下列电路符号中，用于标识按键开关的是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

Arduino UNO/Nano 主控板，下列选项中，控制板载 LED 灯点亮的是？（ ）

A．

 B．
C．

 D．
答案 详情
9．

关于下图程序模块，描述正确的是？（ ）

A．

从引脚 3 输入高电平数字信号

 B．

从引脚 3 输入高电平模拟信号
C．

向引脚 3 输出高电平数字信号

 D．

 向引脚 3 输出高电平模拟信号
答案 详情
10．

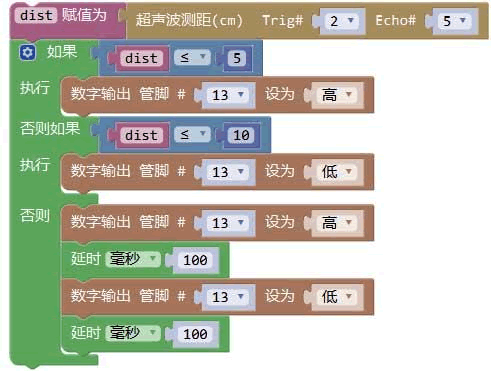

Arduino UNO/Nano 主控板，通过超声波传感器控制板载 LED 灯，程序模块如下，当超声波传感器返回的距离为 10cm 时，下列说法正确的是？（ ）

A．

板载 LED 灯点亮

 B．

板载 LED 灯熄灭
C．

板载 LED 灯闪烁

 D．

板载 LED 灯先点亮，然后保持熄灭
答案 详情
11．

程序模块如下图所示，当变量 i 的值为 1 时，该程序模块的返回值是？（ ）

A．

0

 B．

1
C．

255

 D．

1023
答案 详情
12．

下列选项中，用于表示电流单位的是？（ ）

A．

A

 B．

V
C．

Ω

 D．

U
答案 详情
13．

超声波测距模块如下，下列选项中说法错误的是？（ ）

A．

通过该程序模块可以获得超声波传感器的返回值

 B．

模块返回的距离单位是毫米
C．

超声波传感器通过引脚 2 接收触发信号

 D．

超声波传感器通过引脚 5 返回检测数据
答案 详情
14．

一般情况下，下列器件中，可用下图程序模块读取器件返回值的是？（ ）

A．

 马达驱动模块

 B．

 电位器
C．

舵机

 D．

 按键模块
答案 详情
15．

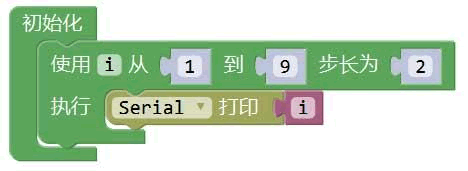

程序如下图所示，该程序中循环体被执行的次数是？（ ）

A．

1 次

 B．

2 次
C．

5次

 D．

9次
答案 详情
16．

流程图图例如下，与该图例功能对应的选项是？（ ）

A．

开始/结束

 B．

 输入/输出
C．

判断

 D．

处理
答案 详情
17．

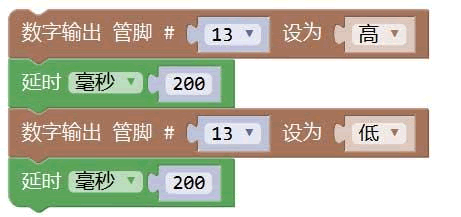

程序如下图所示，该程序结构对应是？（ ）

A．

顺序结构

 B．

选择结构
C．

循环结构

 D．

单分支结构
答案 详情
18．

Arduino UNO/Nano 主控板，程序模块如下，该模块运行后，A0 引脚的电压值为？（ ）

A．

0V

 B．

5V
C．

0V~1.5V

 D．

3.5V~5V
答案 详情
19．

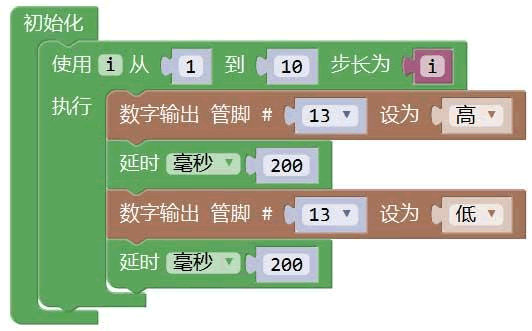

Arduino UNO/Nano 主控板，下图程序运行时，板载 LED 灯闪烁 5 次，变量i的值是？（ ）

A．

1

 B．

2
C．

3

 D．

10
答案 详情
20．

Arduino UNO/Nano 主控板的工作电压是？（ ）

A．

3V

 B．

3.3V
C．

5V

 D．

12V
答案 详情

二、多选题

1．

下列选项中，表示元器件电源（正极）的符号标识有？（ ）

A．

V

 B．

VCC
C．

5V

 D．

VEE
答案 详情
2．

下列有关 Arduino 的描述中，正确的是？（ ）

A．

Arduino 仅指硬件主控板

 B．

Arduino IDE 是集成化开发环境，可用于程序的编写、调试、上传等
C．

Arduino 是一种开源硬件和软件平台

 D．

Arduino 以开源的方式进行推广
答案 详情
3．

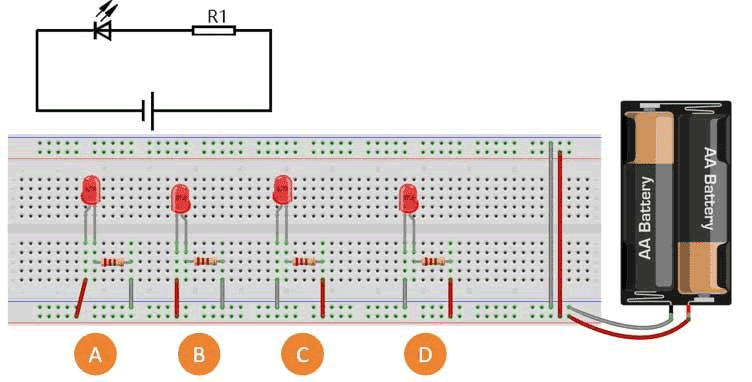

电路原理图如图所示，下列选项中，和电路原理图功能相一致的是？（ ）

A．

A

 B．

B
C．

C

 D．

D
答案 详情
4．

下列选项中，属于数字信号的是？（ ）

A．

音量的大小

 B．

道路上行驶车辆的数量
C．

一天气温的变化

 D．

公园内游客的数量
答案 详情
5．

下列选项中，表达式 3≤i≤5 对应的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情

三、判断题

1．

根据欧姆定律可知，电阻两端的电压随着电流的增大而增大。（ ）

A．正确 B．错误
答案 详情
2．

保存在 Arduino UNO/Nano 主控板 EEPROM 中的数据，主控板断电后不会丢失。（ ）

A．正确 B．错误
答案 详情
3．

Arduino UNO/Nano 主控板，程序中采用数字输出模块向一个引脚输出高电平时，该引脚的电压在 3.5V~5.5V 之间。（ ）

A．正确 B．错误
答案 详情
4．

Mixly 程序设计中，0 值表示真。（ ）

A．正确 B．错误
答案 详情
5．

程序上传成功后，电路装置运行过程中，可以带电插拔元器件。（ ）

A．正确 B．错误
答案 详情
