2020年12月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2020 2022-11-09 20:37:29 80次

一、单选题

1．

人体的安全电压一般多少伏特？（ ）

A．

5V

 B．

12V
C．

36V

 D．

110V
答案 详情
2．

2节普通干电池并联后的电压为（ ）。

A．

1.5V

 B．

2V
C．

3V

 D．

3.5V
答案 详情
3．

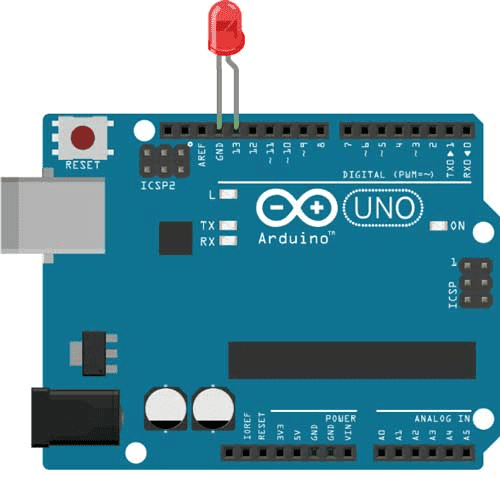

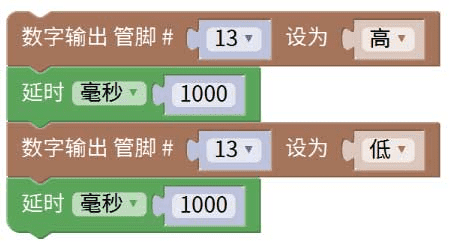

电路搭建及程序如下图所示，将LED灯直接插入Arduino控制板的13号管脚，然后上传程序，效果是（ ）。

A．

LED灯烧毁

 B．

LED灯常亮
C．

LED灯闪烁

 D．

LED灯先闪烁一会儿后烧毁
答案 详情
4．

下列电路符号中，用来标识电阻的是（ ）。

A．


 B．
C．

 D．
答案 详情
5．

下图所示电路，两盏灯各项规格参数未知，当开关闭合后，图中A1、A2电流表读数将会是（ ）。

A．

A1等于A2

 B．

A1大于A2
C．

A1小于A2

 D．

无法确定
答案 详情
6．

下图电子元器件描述不正确的是（ ）。

A．

它叫做发光二极管

 B．

它不区分极性
C．

它属于半导体元器件

 D．

它是单向导通的
答案 详情
7．

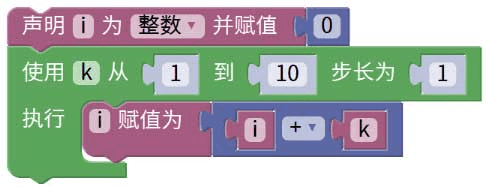

下图程序执行一遍后，变量i的值为（ ）。

A．

0

 B．

10
C．

55

 D．

100
答案 详情
8．

两条同种材料制成的电阻丝，长度相同，横截面积不同，串联在电路中，较粗电阻丝将会？（ ）

A．

通过的电流较大

 B．

通过的电流较小
C．

电压较大

 D．

电压较小
答案 详情
9．

下列对机器人的描述正确的是（ ）。

A．

机器人可以由控制器、执行器、传感器和结构体组成

 B．

机器人必须具有人类的外形
C．

机器人只能通过编程来控制不可以通过遥控控制

 D．

机器人一定要具体人工智能
答案 详情
10．

以下对并联电路描述错误的是（ ）。

A．

并联电路有多条回路

 B．

并联电路中各支路电流相等
C．

并联电路的总电压等于各支路电压

 D．

并联电路中一处支路断开不影响其他支路
答案 详情
11．

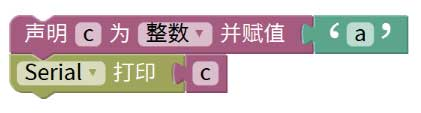

以下变量声明中将字符a赋值给整型变量c，通过串口监视器打印c，看到的可能是（ ）。

A．

无输出

 B．

输出字符a
C．

数字97

 D．

程序报错
答案 详情
12．

下列关于电的描述不正确的是（ ）。

A．

电荷发生定向移动形成电流

 B．

电源是形成电流的条件之一
C．

在电源的外部，电流从正极流向负极

 D．

电流的移动方向与电子的移动方向相同
答案 详情
13．

以下电路组成元素中，不属于必要元素的是（ ）。

A．

电源

 B．

用电器
C．

开关

 D．

电压表
答案 详情
14．

下列电路图中，可能会发生短路的是（ ）。

A．

 B．
C．

 D．
答案 详情
15．

下列选项中，Arduino控制板相当于机器人的（ ）。

A．

躯干

 B．

大脑
C．

神经

 D．

肌肉
答案 详情
16．

下列流程图符号中，用来表示程序开始的是（ ）。

A．

 B．
C．

 D．
答案 详情
17．

下列不属于电源符号标识的是（ ）。

A．

+

 B．

V
C．

VCC

 D．

VEE
答案 详情
18．

下列电路搭建中，用万用表测量各用电器的电流，发现数值都相等，最有可能的电路图是（ ）。

A．

 B．
C．

 D．
答案 详情
19．

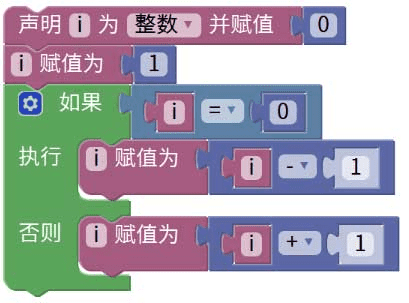

下图程序执行完后，变量i的值为（ ）。

A．

0

 B．

1
C．

2

 D．

3
答案 详情
20．

下列物质中属于绝缘体的是（ ）。

A．

橡胶

 B．

铜丝
C．

雨水

 D．

导线
答案 详情

二、多选题

1．

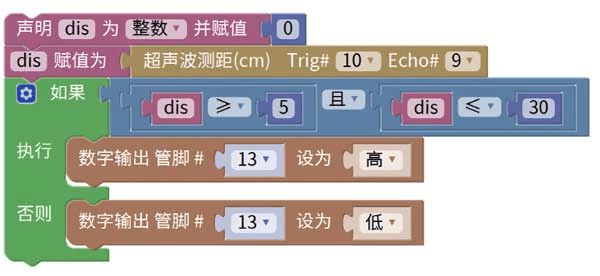

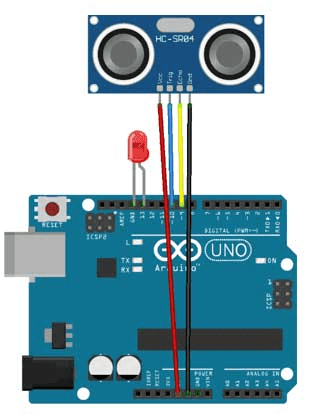

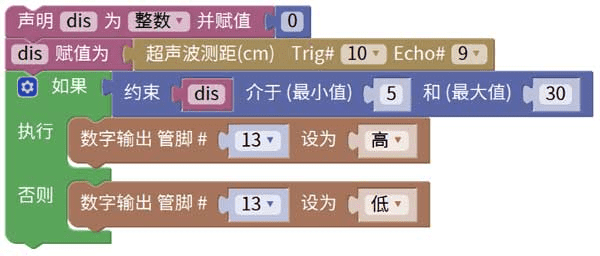

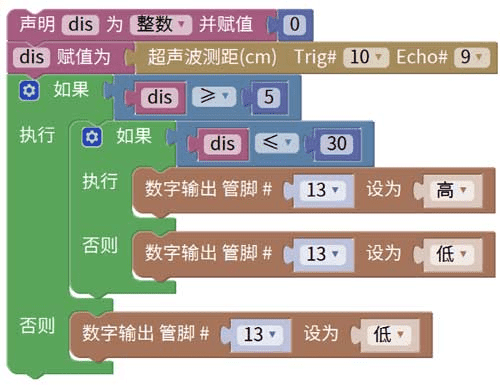

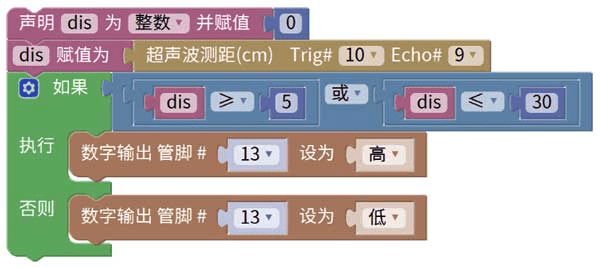

使用超声波模块监测前方物体，如果物体距离在5厘米（包括5厘米）到30厘米（包括30厘米）之间，LED灯亮起，电路搭建如下图所示，请问合理的程序有（ ）。

A．

 B．
C．

 D．
答案 详情
2．

以下叙述中，哪项不是电流产生的必要条件？（ ）

A．

必须具有能够自由移动的电荷

 B．

导体两端存在电压差
C．

电路不一定是闭合的回路

 D．

电路中必须有用电器
答案 详情
3．

下列属于Arduino控制板存储设备的是（ ）。

A．

SRAM

 B．

Flash
C．

EEPROM

 D．

CPU
答案 详情

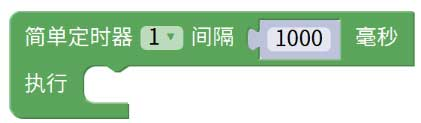

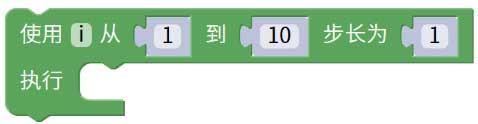

4．

下列程序模块中，属于循环结构的模块有（ ）。

A．

 B．
C．

 D．
答案 详情
5．

Arduino Uno/Nano控制板中支持PWM的管脚有（ ）。

A．

3号管脚

 B．

4号管脚
C．

5号管脚

 D．

6号管脚
答案 详情

三、判断题

1．

串联电路各用电器的电流相等。

A．正确 B．错误
答案 详情
2．

电压的单位是伏特，简称伏，用V表示。

A．正确 B．错误
答案 详情
3．

我国家庭用电器电压为220V。

A．正确 B．错误
答案 详情
4．

判断条件中的真值和假值可以用1和0表示。

A．正确 B．错误
答案 详情
5．

舵机只能连接在标识有支持PWM的管脚上。

A．正确 B．错误
答案 详情
