2024年12月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2024 2025-02-27 11:08:18 123次

一、单选题

1．

程序模块如下图所示，该程序运行后，变量val的值是？（ ）

A．

0

 B．

255
C．

1023

 D．

不确定
答案 详情
2．

一般情况下，下列器件中，可用下图程序模块进行操作的是？（ ）

A．

超声波传感器

 B．

电位器模块
C．

按键模块

 D．

LED灯模块
答案 详情
3．

程序如下图所示，该程序中循环体被执行的次数是？（ ）

A．

0次

 B．

3次
C．

4次

 D．

9次
答案 详情
4．

一般情况下，下图程序模块对应的器件类别是？（ ）

A．

执行器

 B．

传感器
C．

触发器

 D．

控制器
答案 详情

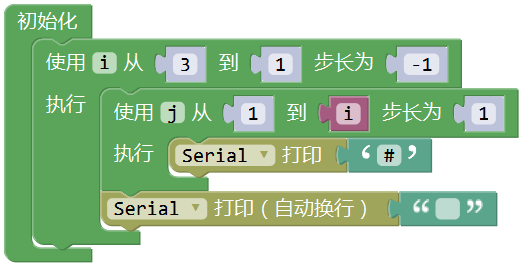

5．

Arduino UNO/Nano主控板，程序模块如下，程序运行后串口监视器显示的内容是？（ ）

A．

 B．
C．

 D．
答案 详情
6．

电路搭设时，手尽量不要接触主控板的引脚和焊点

A．

主控板是控制器

 B．

 可以通过Vin引脚给主控板供电
C．

主控板的MCU可以用作传感器

 D．

通常情况下，主控板的工作主频是16MHz
答案 详情
7．

程序如下图所示，该程序结构对应是？（ ）

A．

顺序结构

 B．

单分支选择结构
C．

循环结构

 D．

双分支选择结构
答案 详情
8．

流程图图例如下，与该图例功能对应的选项是？（ ）(2024.12-3)

A．

开始/结束

 B．

输入/输出
C．

判断

 D．

处理
答案 详情
9．

程序模块如下图所示，当变量i的值为1023时，该程序模块的返回值是？（ ）

A．

0

 B．

1
C．

255

 D．

1023
答案 详情
10．

Arduino UNO/Nano主控板，程序模块如下，该模块运行后，引脚5输出的等效电压为0V，变量i对应的值是？（ ）

A．

0

 B．

1
C．

255

 D．

1023
答案 详情
11．

下列选项中，不正确的是？（ ）

A．

电路搭设过程中，不可以带电插拔元器件

 B．

电路搭设完毕，应先检查无误后再通电
C．

电路搭设过程中，优先采用黑色杜邦线和电源正极连接

 D．

电路搭设时，手尽量不要接触主控板的引脚和焊点
答案 详情

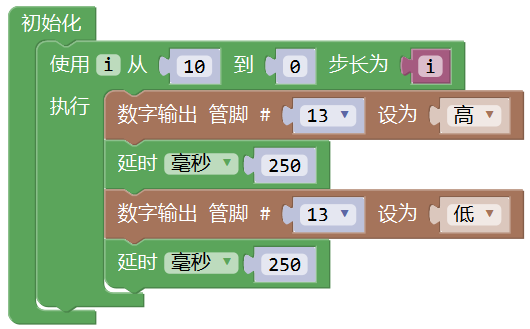

12．

Arduino UNO/Nano主控板，下图程序运行后，板载LED灯总闪烁时长为2秒，变量i的值是？（ ）

A．

-2

 B．

-3
C．

3

 D．

4
答案 详情
13．

下列选项中，用于表示电压的符号是？（ ）

A．

A

 B．

V
C．

U

 D．

R
答案 详情
14．

在电路原理图中，下图所示器件标识符表示的是？（ ）


A．

三极管

 B．

LED
C．

电阻

 D．

光敏电阻
答案 详情
15．

Arduino UNO/Nano主控板通过USB数据线连接到计算机，下列选项中USB数据线所不具有的作用是？（ ）

A．

给主控板供电

 B．

向主控板发送数据
C．

向计算机发送数据

 D．

控制主控板程序的运行
答案 详情

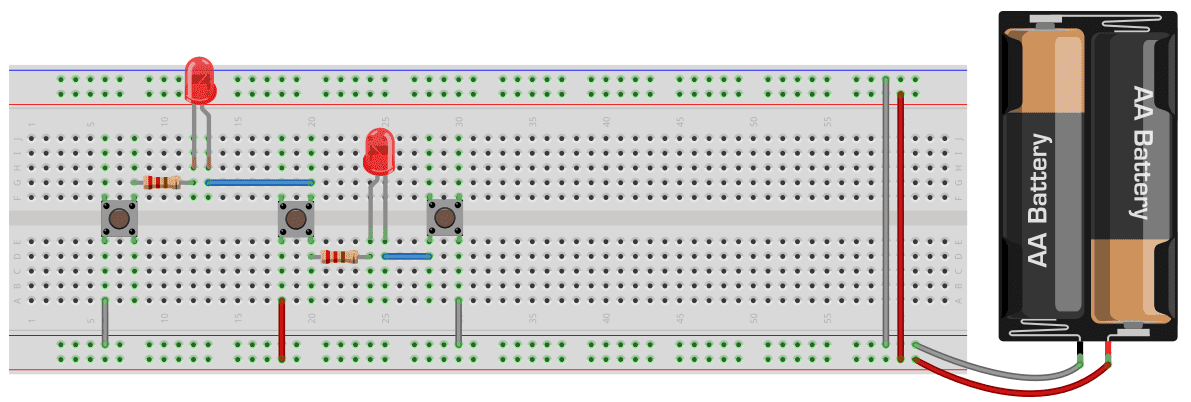

16．

电路搭设如下图所示，下列选项中和搭设电路相一致的原理图是？（ ）

A．

 B．
C．

 D．
答案 详情
17．

通常情况下，电位器属于？（ ）

A．

传感器

 B．

执行器
C．

控制器

 D．

激发器
答案 详情
18．

Arduino UNO/Nano主控板，在Mixly程序中使用变量保存逻辑表达式的返回值，通常情况下该变量的类型应该为？（ ）

A．

整数型

 B．

字符型
C．

字节型

 D．

布尔型
答案 详情
19．

有关蜂鸣器，下列描述错误的是？（ ）

A．

蜂鸣器是执行器

 B．

蜂鸣器按照驱动方式分为有源蜂鸣器和无源蜂鸣器
C．

蜂鸣器在程序驱动下可以发出不同频率的声音

 D．

有源蜂鸣器是指蜂鸣器内部有电源
答案 详情

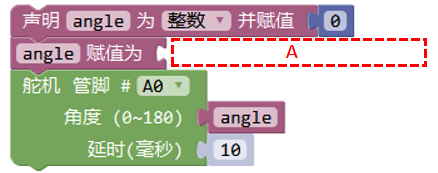

20．

Arduino UNO/Nano主控板，使用电位器控制舵机的转动角度，电位器连接在A5引脚，舵机连接在A0引脚，程序实现当电位器从一端旋转至另外一端时，舵机从0度旋转至180度，程序中红框A对应的程序是？（ ）

A．

 B．
C．

 D．
答案 详情

二、多选题

1．

程序模块如下图所示，下列选项说法正确的有？（ ）

A．

该程序模块的运算结果永远为真

 B．

仅当3≤i≤5时，模块的运算结果为真
C．

当变量i的值为1时，程序模块的运算结果为真

 D．

当变量i的值为6时，程序模块的运算结果为真
答案 详情
2．

下列选项中，属于模拟信号的是？（ ）

A．

电位器的输入值

 B．

操场上的学生数量
C．

杯中热水温度的变化

 D．

身高的变化
答案 详情
3．

正常情况下，下列选项中，属于导体的是？（ ）

A．

自来水

 B．

玻璃
C．

 纸张

 D．

铁丝
答案 详情
4．

关于并联电路，下列选项中说法正确的是？（ ）

A．

并联电路中，各支路的两端分别连接于两个节点

 B．

并联电路中，连接与两个节点的多个支路两端的电压相同
C．

并联电路总电阻等于各支路电阻之和

 D．

并联电路上支路有一处断开，则整个电路断路
答案 详情
5．

下列有关Arduino的描述中，正确的是？（ ）

A．

Arduino 通常是指各种类型的主控板和Arduino IDE

 B．

Arduino主控板有多种类型
C．

未经许可，可在主控板上标注“Arduino”标识

 D．

Arduino以开源的方式进行推广
答案 详情

三、判断题

1．

红外遥控是一种无线通信方式，且红外遥控器每个按键对应不同的编码。（ ）

A．正确 B．错误
答案 详情
2．

电子器件模块的引脚标识符为“-”，表示该引脚应连接电源的负极。（ ）

A．正确 B．错误
答案 详情
3．

根据欧姆定律可知，电阻的阻值随着电压的增大而增大。（ ）

A．正确 B．错误
答案 详情
4．

正常情况下，我国居民生活用电采用的是220V的直流电。（ ）

A．正确 B．错误
答案 详情
5．

Mixly程序设计中，仅有0表示假。（ ）

A．正确 B．错误
答案 详情
