2022年3月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2022 2022-11-09 13:15:07 25次

一、单选题

1．

Arduino UNO/Nano主控板，程序模块如下，当A0引脚输入的电压为5V时，模块的返回值是？（ ）

A．

0

 B．

1
C．

511

 D．

1023
答案 详情
2．

下列选项中，电阻的符号是？（ ）

A．

I

 B．

V
C．

R

 D．

Ω
答案 详情
3．

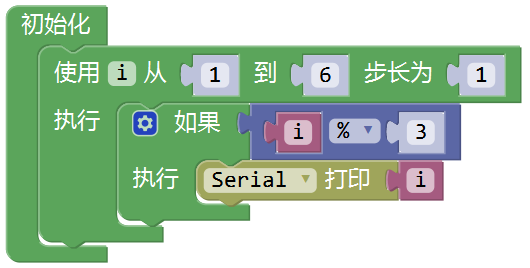

下列程序运行时，串口监视器显示的结果是？（ ）

A．

36

 B．

3456
C．

1245

 D．

123456
答案 详情
4．

HC-SR04超声波传感器的4个引脚中，其中接收触发信号引脚的标识是？（ ）

A．

Trig

 B．

Echo
C．

GND

 D．

VCC
答案 详情
5．

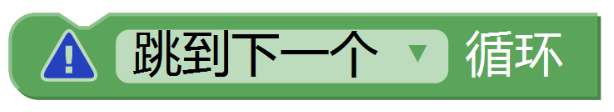

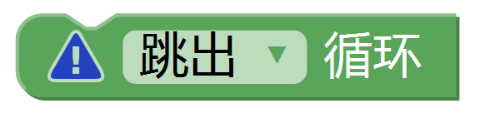

下列模块中，可以实现终止当前循环并进行下一次循环的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
6．

正常情况下，下列选项中，属于绝缘体的是？（ ）

A．

玻璃

 B．

铜导线
C．

金属大头针

 D．

自来水
答案 详情
7．

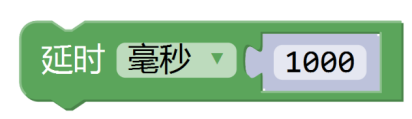

在流程图绘制时，下图所示的程序模块对应的流程图符号是？（   ）

A．

 B．
C．

 D．
答案 详情
8．

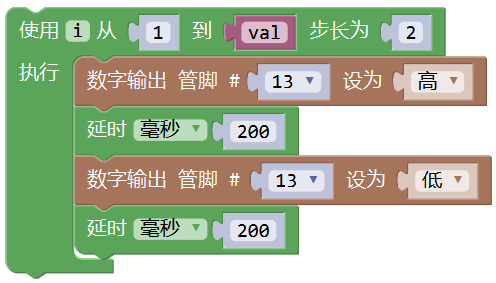

下列程序运行时，板载LED灯闪烁3次，整型变量val对应的值是？（ ）

A．

3

 B．

4
C．

5

 D．

13
答案 详情
9．

Arduino UNO/Nano主控板的引脚中，既具有读取数字信号，又具有输出数字信号功能的引脚数量是？（ ）

A．

6个

 B．

13个
C．

20个

 D．

22个
答案 详情
10．

以下对Arduino的描述中，正确的是？（ ）

A．

Arduino是指硬件主控板

 B．

Arduino是指Arduino 语言
C．

Arduino主控板仅包含UNO和Nano主控板

 D．

Arduino以开源的方式进行推广
答案 详情
11．

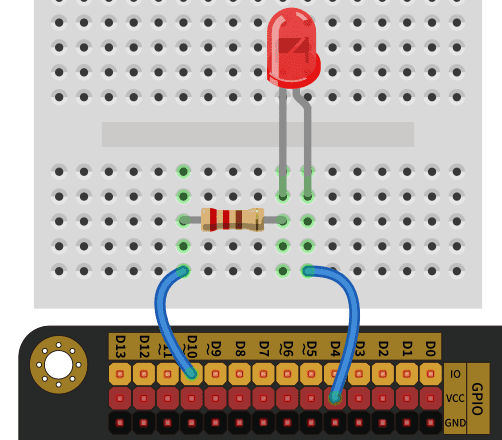

Arduino UNO/Nano主控板，电路搭设如下，下列选项中能点亮LED的是？（ ）

A．

 B．
C．

 D．
答案 详情
12．

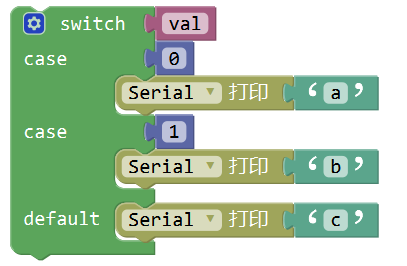

下列程序运行时，当整型变量val的值为0时，串口监视器输出的结果是？（ ）

A．

a

 B．

abc
C．

ac

 D．

c
答案 详情
13．

家庭不同房间照明用灯的电路连接方式是？（ ）

A．

串联

 B．

并联
C．

先串联后并联

 D．

先并联后串联
答案 详情
14．

下列运算符中，属于比较运算符的是？（ ）

A．

 B．
C．

 D．
答案 详情
15．

Arduino UNO/Nano主控板，程序模块如下，当引脚3输出的电压为5V时，程序模块中变量val的值是？（ ）

A．

0

 B．

1
C．

5

 D．

255
答案 详情
16．

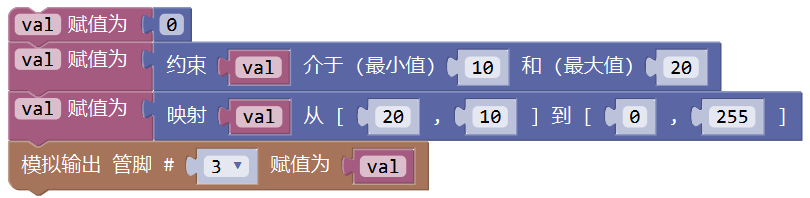

Arduino UNO/Nano主控板，程序模块如下，当模块运行后，D3引脚的输出电压是？（ ）

A．

0V

 B．

2.5V
C．

5V

 D．

不确定
答案 详情
17．

下列器件中，属于执行器件的是？（ ）

A．

按键模块

 B．

超声波模块
C．

舵机

 D．

UNO/Nano主控板
答案 详情
18．

通常情况下，电位器模块连接到主控板的引脚类型是？（ ）

A．

数字输入引脚

 B．

数字输出引脚
C．

模拟输入引脚

 D．

模拟输出引脚
答案 详情
19．

Arduino UNO/Nano主控板，采用引脚直接控制LED灯，下列说法正确的是？（ ）

A．

只有当输入高电平时，LED点亮

 B．

只有当输入低电平时，LED点亮
C．

当输入高电平或低电平时，LED均有可能点亮

 D．

只有当输入模拟信号时，LED点亮
答案 详情
20．

我国居民生活用电采用的是？（ ）

A．

36V的交流电

 B．

36V的直流电
C．

220V的交流电

 D．

220V的直流电
答案 详情

二、多选题

1．

下列选项中，能表示5≥val≥2的有？（ ）

A．

 B．
C．

 D．
答案 详情
2．

Arduino UNO/Nano主控板，下列引脚中，具有模拟输出功能的引脚有？（ ）

A．

1

 B．

3
C．

5

 D．

A0
答案 详情
3．

下列选项中，属于信息处理的基本流程的有？（ ）

A．

输入

 B．

处理
C．

输出

 D．

轮询
答案 详情
4．

完整的电路由以下几部分组成？（ ）

A．

电源

 B．

导线
C．

开关

 D．

用电器
答案 详情
5．

下列符号可以表示电源正极的有？（ ）

A．

VCC

 B．

5V
C．

V

 D．

Vin
答案 详情

三、判断题

1．

在搭设的电路中，可以出现短路。

A．正确 B．错误
答案 详情
2．

光敏电阻的阻值随着光照强度的减小而增大。

A．正确 B．错误
答案 详情
3．

手机播放的歌曲文件是以数字信号形式存储的音乐数据。

A．正确 B．错误
答案 详情
4．

通常情况下，Arduino UNO/Nano主控板的工作电压是5V。

A．正确 B．错误
答案 详情
5．

碳膜电阻的阻值大小通常采用色环来标识。

A．正确 B．错误
答案 详情
