2021年9月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2021 2022-11-10 14:52:57 86次

一、单选题

1．

在流程图绘制时，下图所示的模块对应的流程图符号为？（ ）

A．

 B．
C．

 D．
答案 详情
2．

Arduino UNO/Nano主控板的下列引脚中，既可以输出数字信号，又可以输出模拟信号的引脚是？（ ）

A．

0

 B．

1
C．

3

 D．

A0
答案 详情
3．

整型变量A和B，下列程序模块中，不能正确表示A>B的是？（ ）

A．

 B．
C．

 D．
答案 详情
4．

一般情况下，下列器件中，可用下图程序模块读取器件返回值的是？（ ）

A．

按键模块

 B．

电位器
C．

超声波传感器模块

 D．

红外接收模块
答案 详情
5．

关于欧姆定律，下列表述不正确的是？（ ）

A．

I=U/R

 B．

U=I*R
C．

R=U/I

 D．

U=I/R
答案 详情
6．

HC-SR04超声波传感器有4个引脚，其中触发信号发送和信号返回引脚分别为？（ ）

A．

VCC  Trig

 B．

VCC  Echo
C．

Trig  Echo

 D．

Echo  Trig
答案 详情
7．

下列程序模块中，用于读取引脚高低电平信号的是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

当采用外部电源供电时，Arduino UNO/Nano主控板Vin外部电源输入引脚所接受的电压一般为？（ ）

A．

3.3V

 B．

5V
C．

7.4V

 D．

7-12V
答案 详情
9．

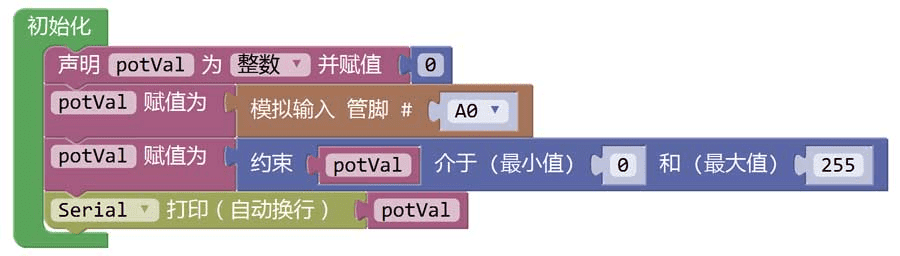

电位器模块连接到A0引脚，程序模块如下，串口监视器输出的最大值为？（ ）

A．

0

 B．

255
C．

1023

 D．

不确定的值
答案 详情
10．

垃圾分类，变废为宝。下列器件中，可用于智能垃圾桶，检测当人靠近垃圾桶时，垃圾桶盖自动打开的元器件是？（ ）

A．

LED灯

 B．

按键模块
C．

超声波模块

 D．

红外接收模块
答案 详情
11．

下列器件中，其功能类似于人类大脑的器件是？（ ）

A．

UNO/Nano扩展板

 B．

超声波模块
C．

舵机

 D．

UNO/Nano主控板
答案 详情
12．

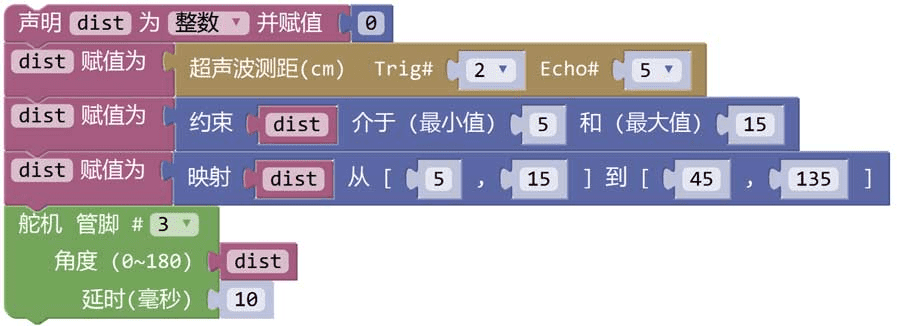

通过超声波传感器控制舵机转动的角度，程序如下，当超声波传感器返回的距离为10cm时，舵机转动的角度是？（ ）

A．

45

 B．

90
C．

135

 D．

180
答案 详情
13．

下列选项中，电流的单位是？（ ）

A．

A

 B．

V
C．

Ω

 D．

I
答案 详情
14．

程序模块如下，当A0引脚输入的电压为2.5V时，程序模块的返回值为？（ ）

A．

0

 B．

1
C．

511

 D．

不确定
答案 详情
15．

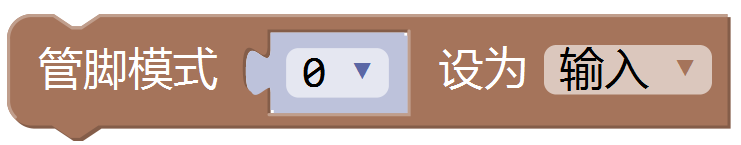

引脚（管脚）模式模块用于设置数字引脚的模式，该模块可设置数字引脚的模式种类有？（ ）

A．

仅1种

 B．

2种
C．

3种

 D．

4种
答案 详情
16．

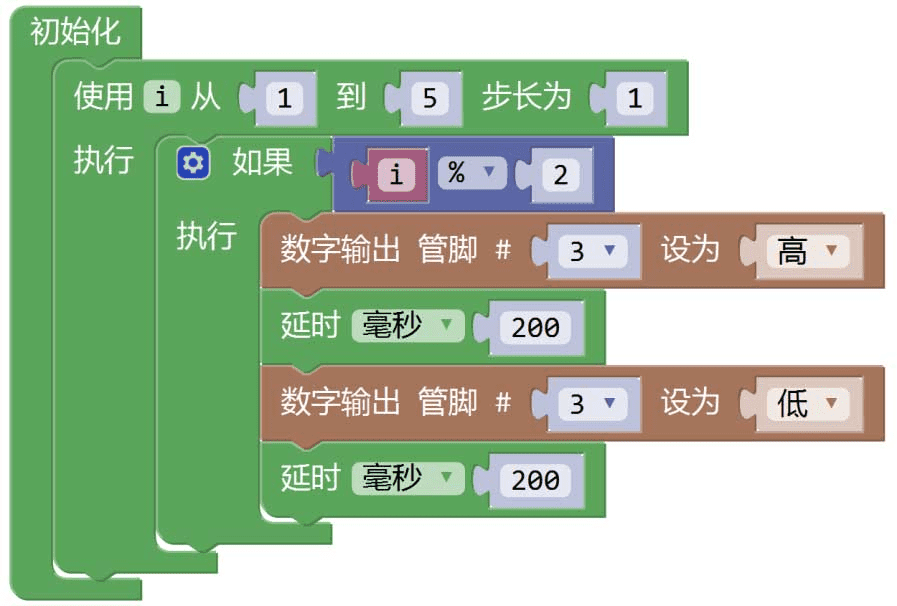

程序如下，该程序运行时LED灯亮灭的次数是?（ ）

A．

1

 B．

2
C．

3

 D．

5
答案 详情
17．

下列程序模块中，可用于描述条件A和条件B都成立的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情
18．

采用光敏电阻模块控制LED灯的亮度，当光敏电阻模块的返回值大于某一数值时，LED灯点亮，否则熄灭。下列模块中，可用于上述要求的的模块是?（ ）

A．

 B．
C．

 D．
答案 详情
19．

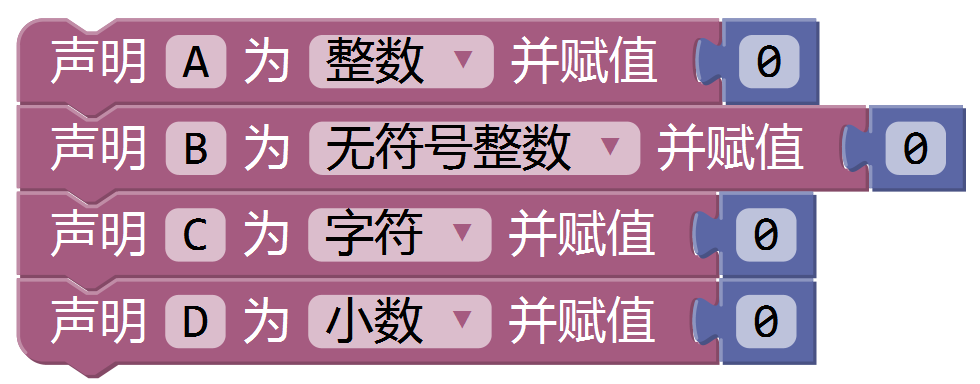

定义A、B、C、D四个变量，程序模块如下，下列选项中，不正确的是?（ ）

A．

 B．
C．

 D．
答案 详情
20．

下列选项中，属于绝缘体的是？（ ）

A．

铜线

 B．

硅晶片
C．

橡胶

 D．

不锈钢饭勺
答案 详情

二、多选题

1．

下列那些符号可以表示电源正极?（ ）

A．

VCC

 B．

5V
C．

V

 D．

GND
答案 详情
2．

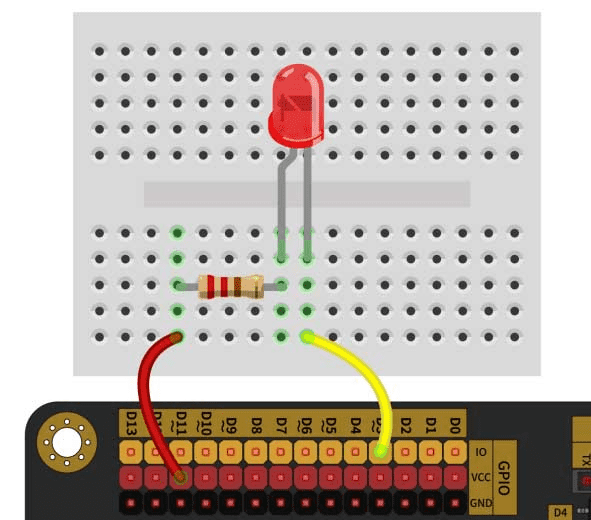

电路如图所示，通过引脚D3控制LED灯，能让LED灯点亮的程序模块是?（ ）

A．

 B．
C．

 D．
答案 详情
3．

程序模块如下，关于该模块功能说法正确的是?（ ）

A．

该模块的功能是终止当前循环的执行，开始下一次循环

 B．

该模块的功能是终止当前循环的执行，并跳出循环
C．

该模块只可以在循环模块中使用

 D．

该模块的功能是终止当前程序的运行
答案 详情
4．

电路如图所示，下列说法正确的是?（ ）

A．

电阻R1和R2的电流相同

 B．

电阻R3和R4的电流相同
C．

电阻R1和R2是串联

 D．

电阻R3和R4是串联
答案 详情
5．

关于LED，下列说法正确的是?（ ）

A．

LED是一种半导体元器件

 B．

LED区分极性
C．

LED双向导通

 D．

一般情况下，不同颜色的LED灯工作电压相同
答案 详情

三、判断题

1．

一般情况下，面包板分为上下两个部分，上下两部分同一列的插孔是相互连通的。

A．正确 B．错误
答案 详情
2．

一般正常情况下，人体的安全电源是24V。

A．正确 B．错误
答案 详情
3．

电路搭设中，在允许的条件下，和电源正极连接应采用红色导线，和地相连应采用黑色导线。

A．正确 B．错误
答案 详情
4．

在搭设电路中，带电插拔元器件操作是不允许的。

A．正确 B．错误
答案 详情
5．

电路中电流的方向是从正极流向负极。

A．正确 B．错误
答案 详情
