2024年9月电子学会青少年机器人（二级）等级考试试卷
客观题 二级 2024 2024-11-11 20:03:05 108次

一、单选题

1．

如图该机构中止回棘爪是指？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
2．

挖掘机的机械臂用到了下列哪个机构？（ ）

A．

凸轮机构

 B．

棘轮机构
C．

槽轮机构

 D．

连杆机构
答案 详情

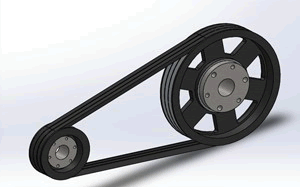

3．

如图，关于该装置，下列说法正确的是？（ ）

A．

这是皮带交叉传动装置

 B．

这是链传动装置
C．

这是垂直啮合的齿轮

 D．

这是皮带平行传动装置
答案 详情
4．

一个六足机器人，用左右两个电机分别控制左右足，左侧电机转速是100rpm，右侧电机转速是50rpm，则此机器人？（ ）

A．

向右前方转向

 B．

原地右转
C．

原地左转

 D．

原地不动
答案 详情
5．

关于能量说法错误的是？（ ）

A．

能量可以相互转化

 B．

能量可以从一个物体转移到另一个物体
C．

机械能包括动能和势能

 D．

电能不可以转化为机械能
答案 详情
6．

滑杆机构中的滑块一般做什么动作？（ ）

A．

左右摇摆

 B．

回转运动
C．

静止不动

 D．

沿着轨道来回滑动
答案 详情

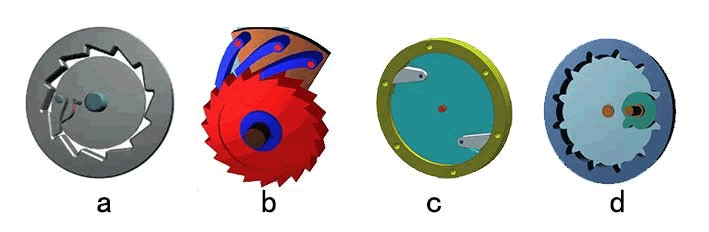

7．

如图，下列哪个选项是外啮合棘轮机构？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
8．

如图，关于该凸轮机构，下列说法正确的是？（ ）

A．

采用了移动型凸轮

 B．

采用了弹力锁合
C．

采用了重力锁合

 D．

采用了滚子从动件
答案 详情

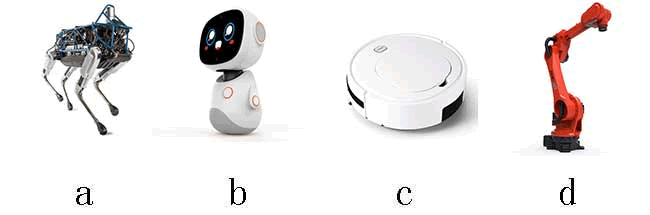

9．

如图，下列哪个是工业机器人？（ ）（2024.09）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
10．

如图，这是当飞机起飞时机翼的截面图，下列说法正确的是？（ ）

A．

机翼上侧的气流比下侧的气流速度慢

 B．

机翼受到整体向下的力的作用
C．

机翼下侧所受的气压大于上侧

 D．

机翼上侧曲线弧度小于下侧
答案 详情
11．

如图，下列说法正确的是？（ ）

A．

这是齿轮平行啮合

 B．

这是皮带传动
C．

这是齿轮垂直啮合

 D．

这是链传动
答案 详情
12．

如图，关于该机构的从动件，下列说法正确的是？（ ）

A．

属于直动型从动件

 B．

属于摆动型从动件
C．

属于平底从动件

 D．

属于尖顶从动件
答案 详情
13．

人体能够承受的最大安全电压为？（ ）

A．

1.5V

 B．

36V
C．

1000v

 D．

220V
答案 详情

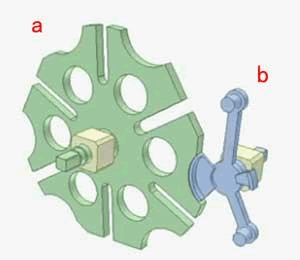

14．

如图，关于该机构，下列说法正确的是？（ ）

A．

这是槽轮机构

 B．

这是不完全齿轮机构
C．

这是棘轮机构

 D．

a是主动件
答案 详情
15．

下列装置中轮状零件的旋转方向一定相同的是？（ ）

A．

蜗轮蜗杆

 B．

皮带传动
C．

齿轮传动

 D．

链传动
答案 详情
16．

关于双动式棘轮，下列说法正确的是？（ ）

A．

只能单向运动

 B．

只能双向运动
C．

只有一个主动棘爪

 D．

可以单向运动
答案 详情

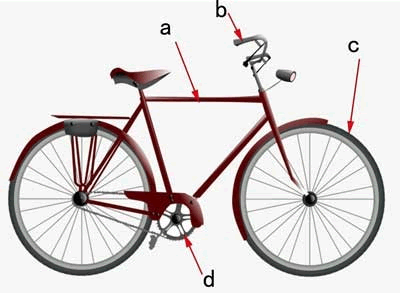

17．

如图，关于自行车，下列说法正确的是？（ ）

A．

a处采用平行四边形结构来增加结构稳定性

 B．

b处相当于一个费力的轮轴
C．

c处轮胎增加花纹来增大摩擦

 D．

d处采用了皮带传动
答案 详情
18．

如图，小孩用力推箱子，关于该场景说法正确的是？（ ）

A．

箱子移动之前与地面之间产生的是滑动摩擦力

 B．

箱子与地面之间的最大静摩擦力大于滑动摩擦力
C．

箱子和地面之间产生的是滚动摩擦力

 D．

箱子移动的时候与地面之间产生的是静摩擦力
答案 详情

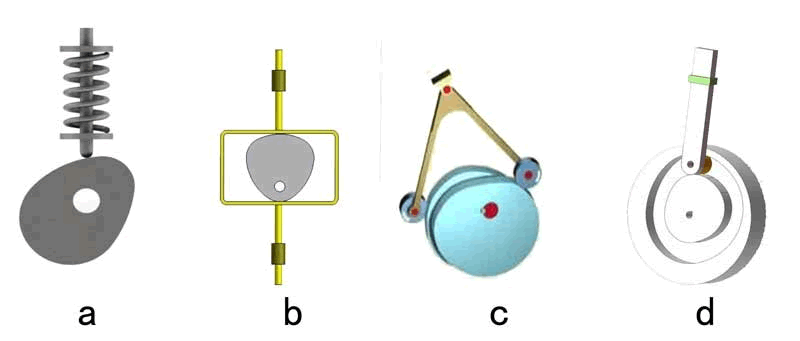

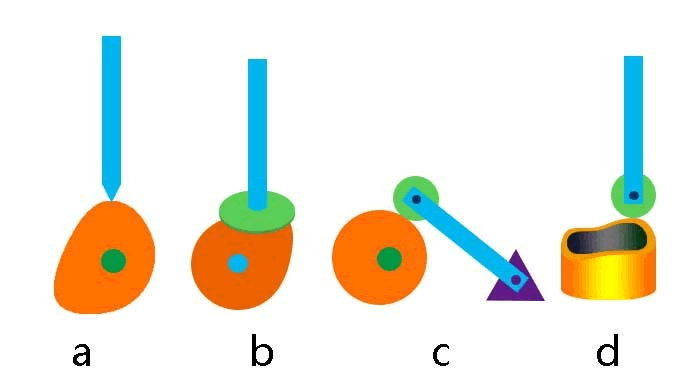

19．

如图，采用了摆动型从动件的是？（ ）（2024.09）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
20．

机器人常见的驱动方式不包括？（ ）

A．

电力驱动

 B．

液压驱动
C．

手动驱动

 D．

气压驱动
答案 详情
21．

如图，这是使用缝纫机的示意图，脚踏板上下摆动，上部轮子做回转运动，那么该场景相当于使用了？（ ）

A．

双曲柄机构

 B．

双摇杆机构
C．

曲柄摇杆机构

 D．

反向双曲柄机构
答案 详情
22．

诸葛亮发明的“木牛流马”的作用是？（ ）

A．

运送军粮

 B．

娱乐
C．

观测天文

 D．

计量长度
答案 详情

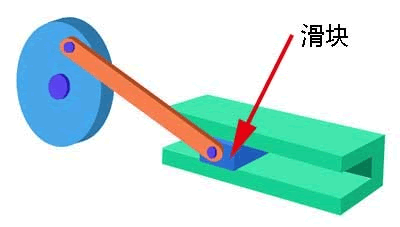

23．

如图，曲柄滑块机构中滑块做什么动作？（ ）

A．

在既定的轨道上滑动

 B．

无规律动作
C．

回转运动

 D．

左右摇摆
答案 详情

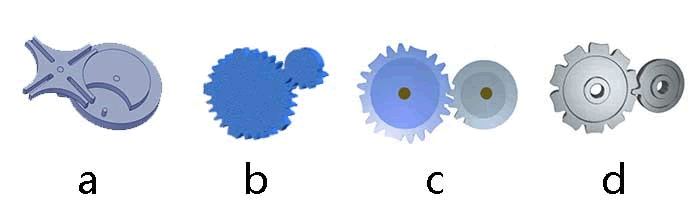

24．

如图，下列哪个是槽轮机构？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
25．

典型的棘轮机构不包括？（ ）

A．

棘轮

 B．

止回摆杆
C．

止回棘爪

 D．

主动摆杆
答案 详情
26．

同等条件下，通常下列哪个选项重力最大？（ ）



A．

一个西瓜

 B．

一块橡皮
C．

一个芝麻

 D．

一只蚂蚁
答案 详情
27．

关于齿轮，下列说法正确的是？（ ）

A．

齿轮平行啮合旋转方向相同

 B．

齿轮只能垂直啮合
C．

齿轮啮合一定起加速作用

 D．

齿轮啮合适合近距离传动
答案 详情
28．

如图，下列哪个是共轭型凸轮机构？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情

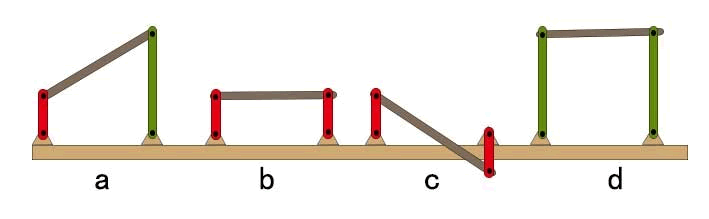

29．

如图，下列哪个是反向双曲柄机构？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
30．

凸轮机构的从动件分类不包括？（ ）

A．

滚子从动件

 B．

方形从动件
C．

尖顶从动件

 D．

平底从动件
答案 详情

二、多选题

1．

如图，静止在斜面上的物体，受到的力包括哪三项？（ ）

A．

弹力

 B．

摩擦力
C．

支持力

 D．

重力
答案 详情
2．

以下哪两个选项通常采用了链传动？（ ）

A．

机械钟表

 B．

自行车
C．

手机

 D．

摩托车
答案 详情

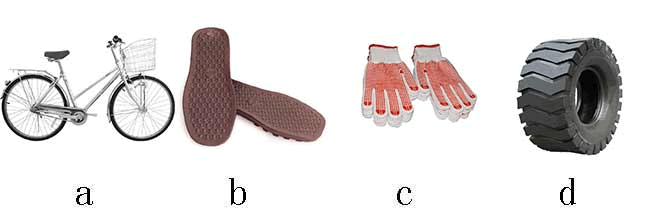

3．

如图，下列哪些物品增加了橡胶制品的花纹，用来增大摩擦力？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
4．

下列哪两项是产生滑动摩擦力的条件？（ ）

A．

两个物体相互接触

 B．

两个物体不接触
C．

两个物体有相对运动

 D．

两个物体有相对运动趋势，未发生相对运动
答案 详情
5．

如图，下列哪两个选项是正确的？（ ）

A．

这是凸轮机构

 B．

这是不完全齿轮机构
C．

绿色的是主动件

 D．

粉色的是主动件
答案 详情

三、判断题

1．

电动机是用来把机械能转化为电能的装置。（ ）

A．正确 B．错误
答案 详情
2．

所有机器人都具有机械腿。（ ）

A．正确 B．错误
答案 详情
3．

皮带交叉传动两个轮转向相反。（ ）

A．正确 B．错误
答案 详情
4．

“行星齿轮”的作用是可以实现机械自转的同时绕一个旋转中心公转。（ ）

A．正确 B．错误
答案 详情
5．

有些机械可以省功。（ ）

A．正确 B．错误
答案 详情
6．

第一代机器人是示教再现型机器人。（ ）

A．正确 B．错误
答案 详情
7．

皮带传动有容易打滑的缺点。（ ）

A．正确 B．错误
答案 详情
8．

摩擦力大小与接触面的粗糙程度无关。（ ）

A．正确 B．错误
答案 详情
9．

齿轮传动容易出现打滑。（ ）

A．正确 B．错误
答案 详情
10．

皮带传动只存在皮带平行传动一种方式。（ ）

A．正确 B．错误
答案 详情
