2022年9月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2022 2022-11-12 09:52:47 91次

一、单选题

1．

我国家庭用电器的电压一般是220V，它属于？（ ）

A．

直流电

 B．

交流电
C．

恒流电

 D．

混合电
答案 详情
2．

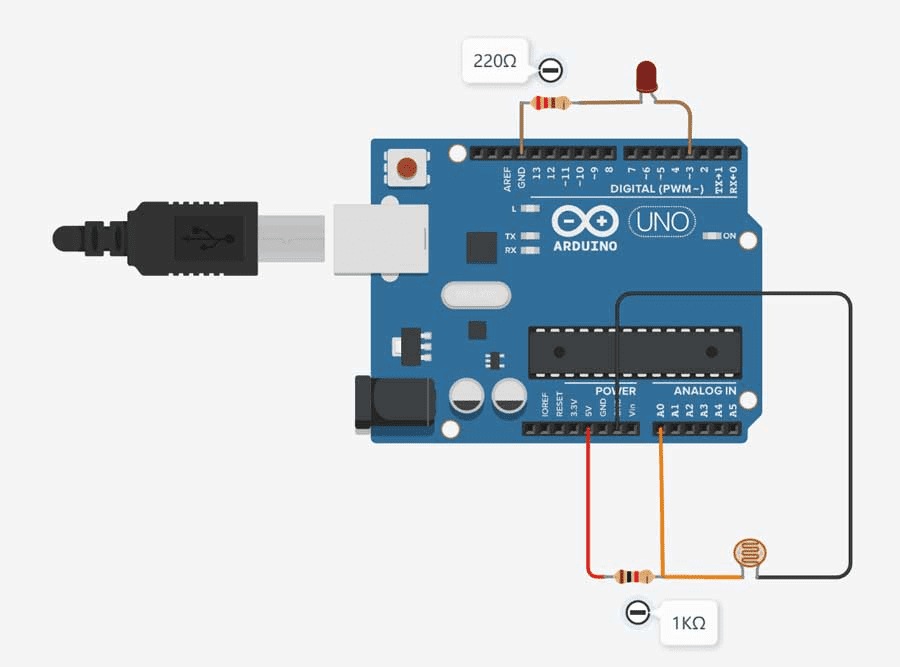

Arduino UNO/Nano主控板的电路搭建以及对应的程序如图所示，随着光照强度的增加，LED灯的明暗变化可能是？（ ）

A．

LED灯逐渐变暗

 B．

LED灯逐渐变亮
C．

LED灯忽亮忽暗

 D．

LED灯无任何变化
答案 详情
3．

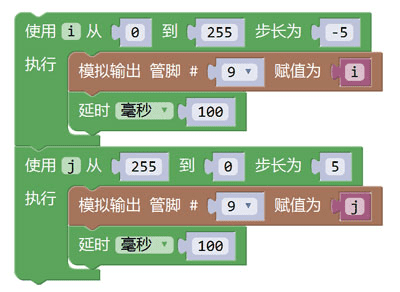

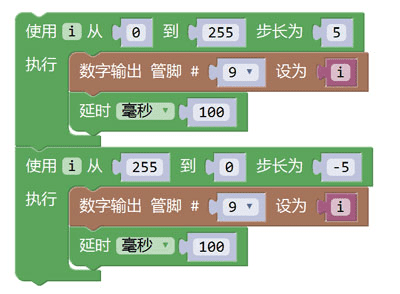

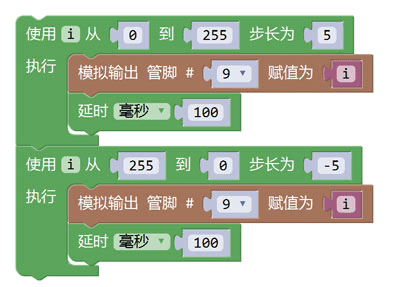

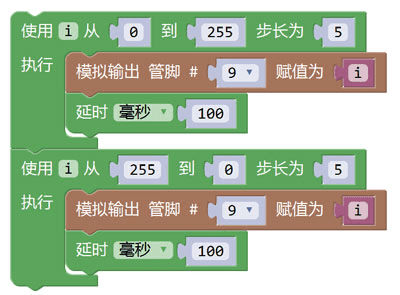

如果将LED灯接在Arduino UNO/Nano主控板的9号引脚上，想实现呼吸灯效果，以下程序合理的是？（ ）

A．

 B．
C．

 D．
答案 详情
4．

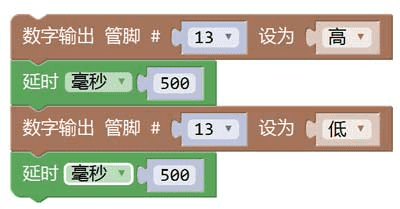

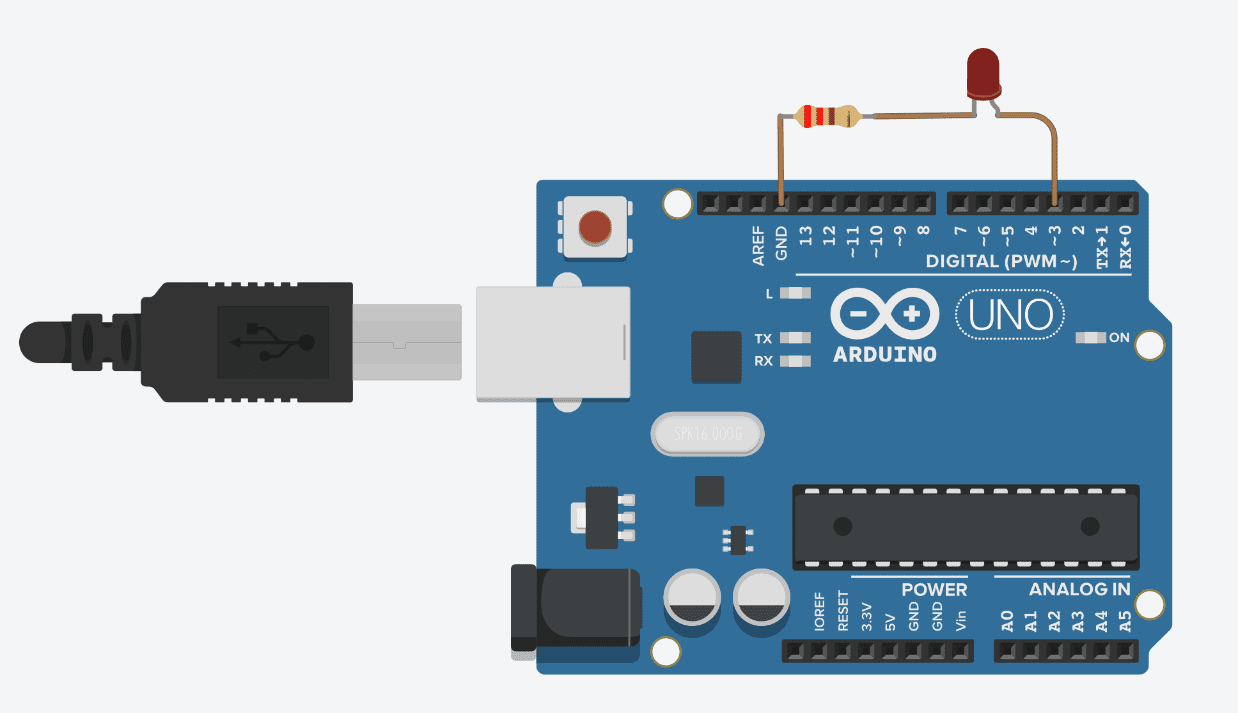

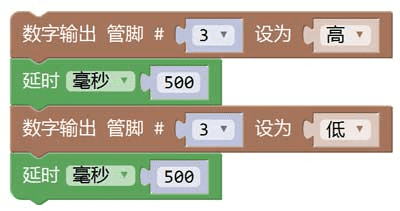

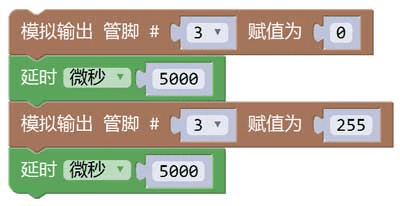

如图所示，LED灯每秒钟闪烁一次，正确的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
5．

关于电流和电源，下列说法正确的是？（ ）

A．

在电源的外部，电流从电源的负极流向电源的正极

 B．

电路中只要有电源，就一定有电流
C．

电流是由电荷做无规则运动形成的

 D．

金属导体中的电流方向与电子移动的方向相反
答案 详情
6．

下列选项中，Arduino UNO/Nano主控板DC电源接口支持输入的最大电压是？（ ）

A．

5V

 B．

7V
C．

9V

 D．

12V
答案 详情
7．

以下电路符号中表示电阻的是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

如图所示，串口监视器打印出的值为？（ ）

A．

o

 B．

50
C．

55

 D．

60
答案 详情
9．

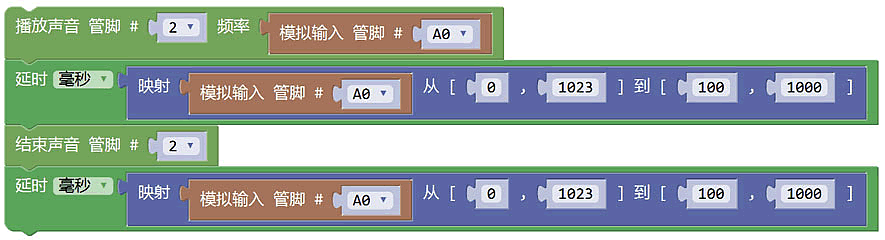

蜂鸣器接在Arduino UNO/Nano主控板的2号引脚上，A0引脚接电位器。程序如下图所示，当旋动电位器时蜂鸣器的效果可能是？（ ）

A．

蜂鸣器不改变音调，不改变发声间隔时间

 B．

蜂鸣器不改变音调，改变发声间隔时间
C．

蜂鸣器改变音调，不改变发声间隔时间

 D．

蜂鸣器改变音调，改变发声间隔时间
答案 详情
10．

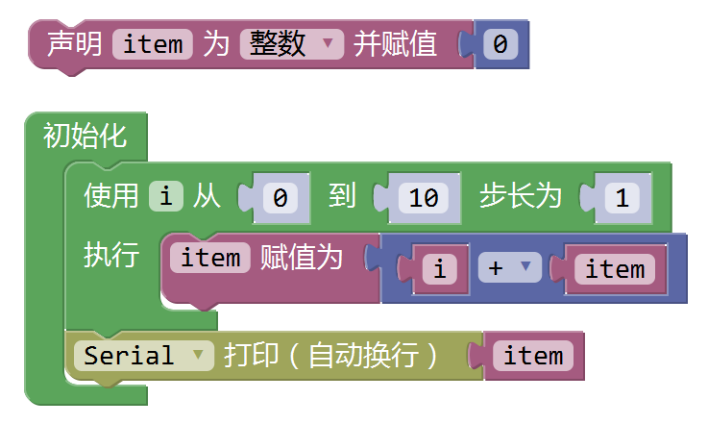

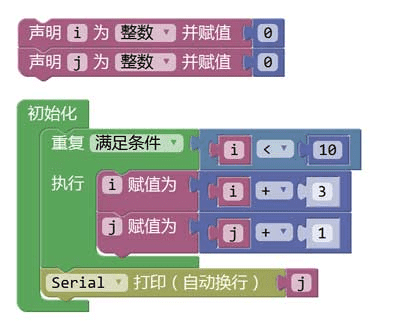

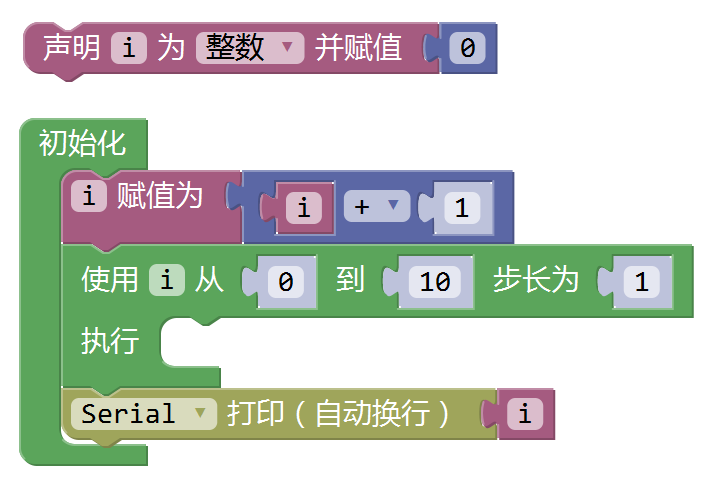

如图程序执行后，串口监视器输出i的值为？（ ）

A．

0

 B．

1
C．

10

 D．

11
答案 详情
11．

在电路相关公式中， I=U/R属于哪项定律？（ ）

A．

安培定律

 B．

墨菲定律
C．

欧姆定律

 D．

左手定律
答案 详情
12．

一般情况下，以下物质为绝缘体的是？( )

A．

盐水

 B．

铁钉
C．

铜管

 D．

木头
答案 详情
13．

电路搭建如图所示，与之相对应的电路图是？（ ）

A．

 B．
C．

 D．
答案 详情
14．

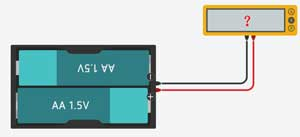

如图所示，若用电压表测量电池盒电压，读数为？（ ）

A．

1.5V

 B．

2V
C．

3V

 D．

无法读数
答案 详情
15．

程序如图所示，串口监视器输出的值为？（ ）

A．

1

 B．

2
C．

3

 D．

4
答案 详情
16．

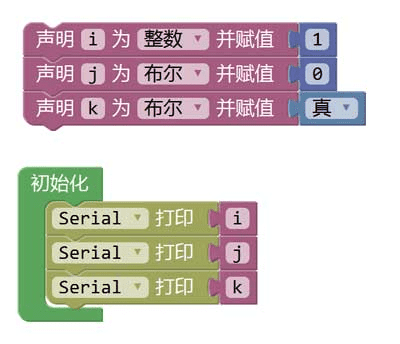

如图程序中串口监视器三次输出的值分别为？（ ）

A．

1,0,1

 B．

1,0,真
C．

1,0,true

 D．

1,false,true
答案 详情
17．

以下各项中，用来表示电压单位的是？（ ）

A．

安培

 B．

伏特
C．

欧姆

 D．

法拉
答案 详情
18．

以下选项中属于传感器的是？（ ）

A．

舵机

 B．

蜂鸣器
C．

按键

 D．

LED灯
答案 详情
19．

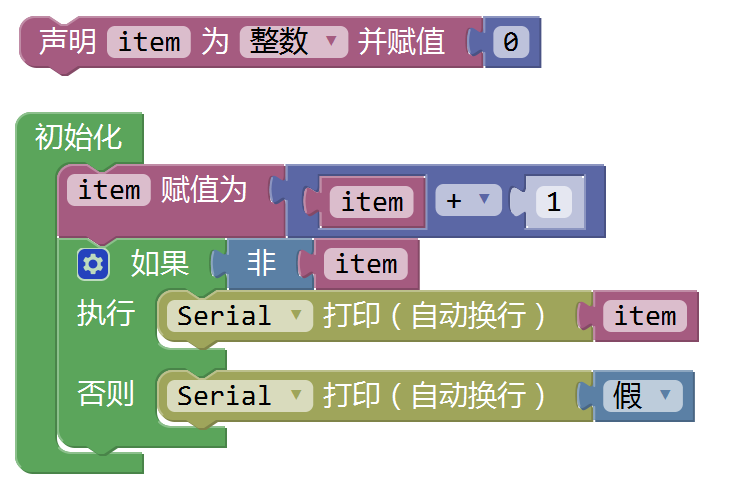

如图所示，串口监视器打印出的值为？（ ）

A．

1

 B．

0
C．

true

 D．

false
答案 详情
20．

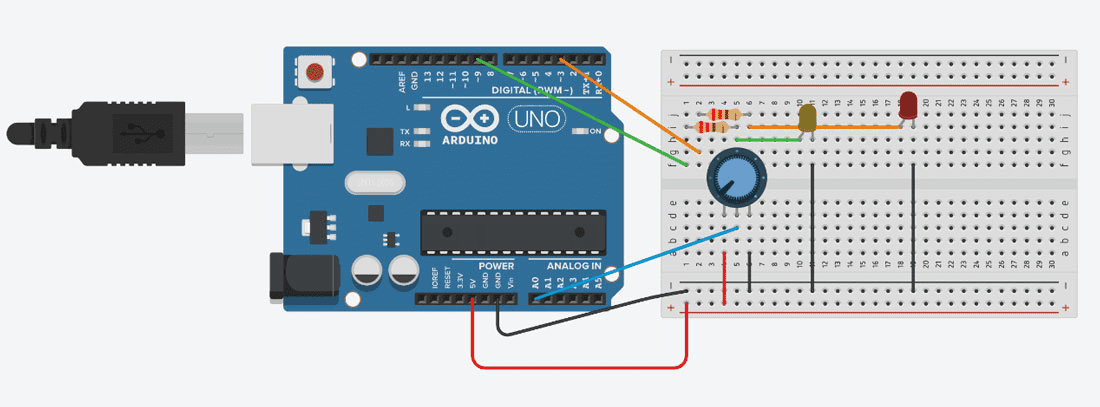

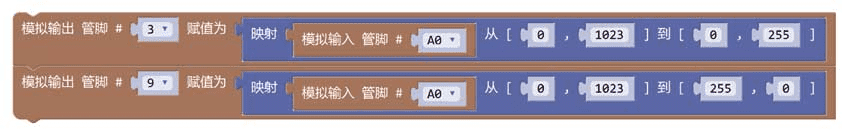

电路搭建及程序如图所示，主控板上电后，若旋动电位器，红色LED灯和黄色LED灯的效果可能是？（ ）

A．

红色LED灯和黄色LED灯同时逐渐变亮

 B．

红色LED灯和黄色LED灯同时逐渐变暗
C．

红色LED灯逐渐变亮，黄色LED灯逐渐变暗

 D．

红色LED灯和黄色LED灯无任何变化
答案 详情

二、多选题

1．

下列选项中含有半导体元器件的有？（ ）

A．

按键

 B．

光敏电阻
C．

LED灯

 D．

电位器
答案 详情
2．

以下选项中，属于完整电路必备要素的有？（ ）

A．

电源

 B．

导线
C．

开关

 D．

用电器
答案 详情
3．

以下各项中，对发光二极管描述正确的有？（ ）

A．

发光二极管也称为LED

 B．

发光二极管区分正负极
C．

发光二极管单向导通

 D．

发光二极管工作电压不受限制
答案 详情
4．

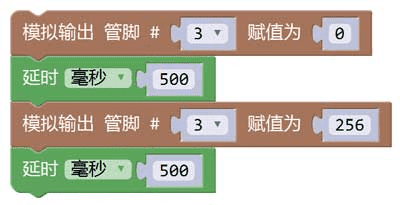

以下程序中，合理的有？（ ）

A．

 B．
C．

 D．
答案 详情
5．

以下各项中，支持Arduino UNO/Nano控制板模拟输出的引脚分别有？（ ）

A．

3号引脚

 B．

5号引脚
C．

6号引脚

 D．

9号引脚
答案 详情

三、判断题

1．

Arduino UNO/Nano主控板的标准工作电压是5V。（ ）

A．正确 B．错误
答案 详情
2．

传感器相当于机器人的大脑。（ ）

A．正确 B．错误
答案 详情
3．

正常情况下，超声波传感器的Trig引脚是触发引脚。（ ）

A．正确 B．错误
答案 详情
4．

以下程序在串口监视器中输出的值可能是11100000。（ ）

A．正确 B．错误
答案 详情
5．

电压也被称为电位差或电势差。（  ）

A．正确 B．错误
答案 详情
