2023年12月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2023 2024-01-07 13:38:33 97次

一、单选题

1．

以下对Arduino的描述中，正确的是？（ ）


A．

Arduino是指硬件主控板

 B．

Arduino是指Arduino 语言
C．

Arduino主控板包含UNO和Nano等众多类型的主控板

 D．

Arduino以闭源的方式进行推广
答案 详情
2．

正常情况下，通过Vin引脚给Arduino UNO/Nano主控板供电时，输入的电压范围是？（ ）


A．

5V

 B．

5V~12V
C．

6V~20V

 D．

7V~12V
答案 详情
3．

一般情况下，下列器件中，可使用下图程序模块的是？（ ）

A．

按键开关模块

 B．

LED模块
C．

光敏电阻模块

 D．

电位器模块
答案 详情
4．

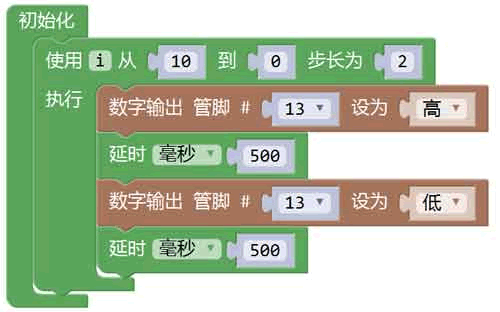

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁的次数是？（ ）

A．

5

 B．

6
C．

10

 D．

不确定
答案 详情
5．

下列电路符号中，用于标识二极管的是？（ ）

A．

 B．
C．

 D．
答案 详情
6．

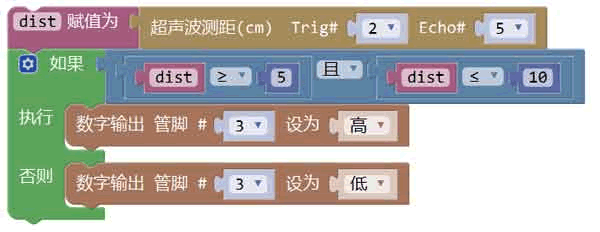

Arduino UNO/Nano主控板，下图程序运行时，下列说法正确的是？（ ）

A．

当超声波传感器返回的距离为12厘米时，引脚3输出高电平

 B．

当超声波传感器返回的距离为8厘米时，引脚3输出高电平
C．

当超声波传感器返回的距离为3厘米时，引脚3输出高电平

 D．

当超声波传感器返回的距离为0厘米时，引脚3输出高电平
答案 详情
7．

下列选项所示流程图中，与下图程序模块对应的是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

Arduino UNO主控板，具有模拟信号输入功能的引脚为？（ ）

A．

A0~A5

 B．

D0~D13
C．

D3/D5/D6/D9/D10/D11

 D．

D0~D13 / A0~A5
答案 详情
9．

控制装置中，接收主控板发出的电信号，并将电信号转化为其他形式信号的器件是？（ ）

A．

执行器

 B．

传感器
C．

数字信号

 D．

模拟信号
答案 详情
10．

程序模块如下，关于该模块功能描述正确的是？（ ）

A．

A0引脚输出高电平数字信号

 B．

A0引脚输出高电平模拟信号
C．

A0引脚输入高电平数字信号

 D．

A0引脚输入高电平模拟信号
答案 详情
11．

一般情况下，下列器件中，可用下图程序模块读取器件返回值的是？（ ）

A．

LED

 B．

电位器
C．

舵机

 D．

按键模块
答案 详情
12．

正常状况下，1节五号干电池的电压与人体的安全电压分别是？（ ）

A．

1.5V 24V

 B．

1.5V 36V
C．

5V 24V

 D．

5V 36V
答案 详情
13．

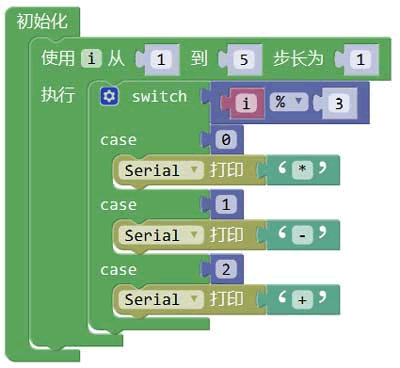

程序模块如下，串口监视器输出的值是？（ ）

A．

*-+*-

 B．

-+*-+
C．

+*-+*

 D．

-*+-*
答案 详情
14．

下列选项中，可用于保存小数的数据类型是？（ ）


A．

布尔型

 B．

字节型
C．

整数型

 D．

浮点型
答案 详情
15．

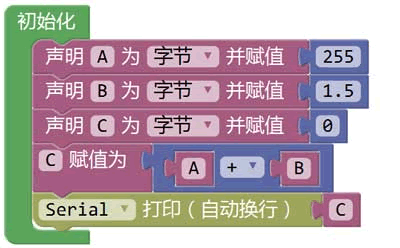

程序模块如下，串口监视器输出的值是？（ ）（2023.12）

A．

0

 B．

0.00
C．

256

 D．

256.50
答案 详情
16．

下列选项中，关于光敏电阻描述正确的是？（ ）

A．

光敏电阻是由导体材料制作而成

 B．

光照射光敏电阻时，光照越强，光敏电阻的阻值越小
C．

光敏电阻具有单向导通的特性

 D．

在电路中，使用光敏电阻读取环境光强度的变化值，不需要串联电阻
答案 详情
17．

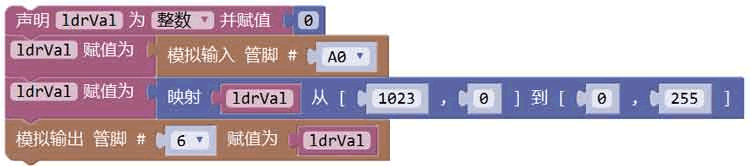

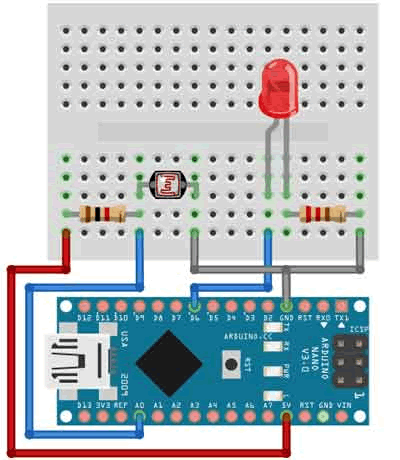

Arduino Nano主控板，通过光敏电阻控制LED灯亮度的变化。电路搭设及程序如下图所示，当光照强度逐渐减弱时，LED的亮度变化是？（ ）

A．

LED灯逐渐变暗

 B．

LED灯逐渐变亮
C．

LED灯闪烁

 D．

LED灯无任何变化
答案 详情
18．

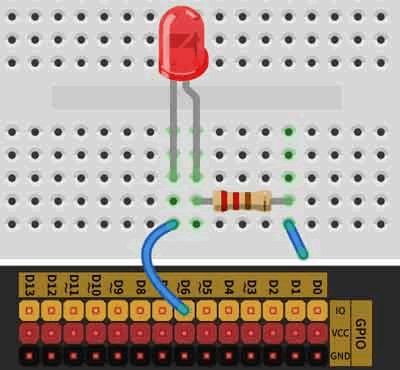

通过引脚6点亮LED灯，电路搭设如下图所示，通常情况下，图中和电阻相连的导线应连接到？（ ）

A．

VCC

 B．

GND
C．

D0引脚

 D．

D1引脚
答案 详情
19．

一个完整的控制装置由传感器、控制器和执行器组成，以人做类比，人的大脑类似于？（ ）


A．

传感器

 B．

控制器
C．

执行器

 D．

闭环控制
答案 详情
20．

下列选项的名称中，与欧姆定律无关的选项是？（ ）

A．

安培

 B．

伏特
C．

欧姆

 D．

瓦特
答案 详情

二、多选题

1．

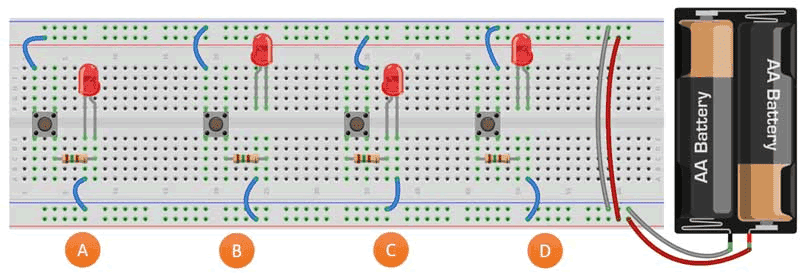

如图所示电路，当按键开关按下后，LED灯点亮的是？（ ）（2023.12）

A．

电路A

 B．

电路B
C．

电路C

 D．

电路D
答案 详情
2．

如图所示电路，下列说法正确的是？（ ）

A．

当开关S断开时，整个电路断路

 B．

当电源电压升高时，支路电流Ia增大
C．

支路中，电阻R1和电阻R2两端的电压之和等于电源的电压

 D．

支路电流Ia+Ib的和等于干路电流I，即I=Ia+Ib
答案 详情
3．

下列模块中，属于选择（分支）结构的模块有？（ ）

A．

 B．
C．

 D．
答案 详情
4．

下列选项中，表示元器件电源（正极）的符号标识有？（ ）

A．

VDD

 B．

V
C．

5V

 D．

VSS
答案 详情
5．

通常情况下，下列选项中，属于导体的是？（ ）

A．

杜邦线

 B．

钥匙
C．

橡胶棒

 D．

自来水
答案 详情

三、判断题

1．

电路中，电源外部电流的方向是从正极流向负极。（ ）

A．正确 B．错误
答案 详情
2．

Arduino UNO/Nano主控板部分引脚标识有“~”符号，标明该引脚具有模拟输出功能。（ ）

A．正确 B．错误
答案 详情
3．

一个完整的电路由电源、用电器、开关、导线四部分组成。（ ）

A．正确 B．错误
答案 详情
4．

LED灯是单向导通的半导体元器件，其两个引脚没有极性区分。（ ）

A．正确 B．错误
答案 详情
5．

下图程序模块的运算结果是真。（ ）

A．正确 B．错误
答案 详情
