2021年12月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2021 2022-11-10 12:25:11 95次

一、单选题

1．

Arduino UNO/Nano主控板，一般情况下，当需要控制LED灯的亮度渐变时，下列引脚中，LED灯连接的引脚是？( )

A．

0

 B．

6
C．

13

 D．

A0
答案 详情
2．

下列选项中，电压的符号是？（ ）

A．

I

 B．

V
C．

R

 D．

U
答案 详情
3．

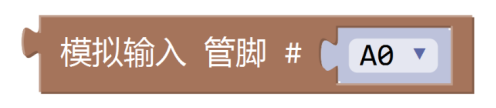

正常工作条件下，程序模块如下，当A0引脚输入的电压为2.5V时，模块的返回值最有可能为？（ ）

A．

0

 B．

1
C．

511

 D．

1023
答案 详情
4．

下图模块属于哪类编程结构？（ ）

A．

顺序结构

 B．

分支（选择）结构
C．

循环结构

 D．

嵌套结构
答案 详情

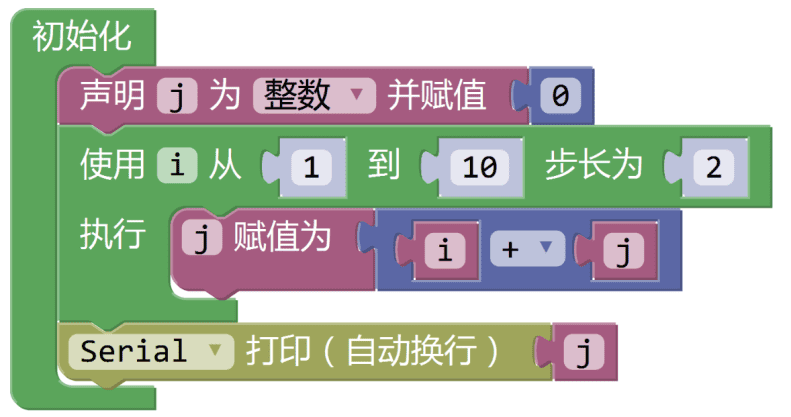

5．

程序模块如下，串口监视器输出的值是？（ ）

A．

10

 B．

18
C．

25

 D．

55
答案 详情
6．

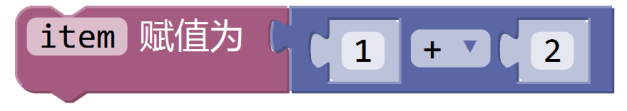

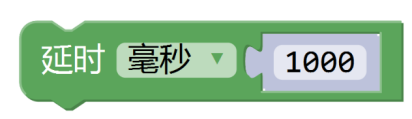

在流程图绘制时，下图所示的程序模块对应的流程图符号是？（ ）

A．

 B．
C．

 D．
答案 详情
7．

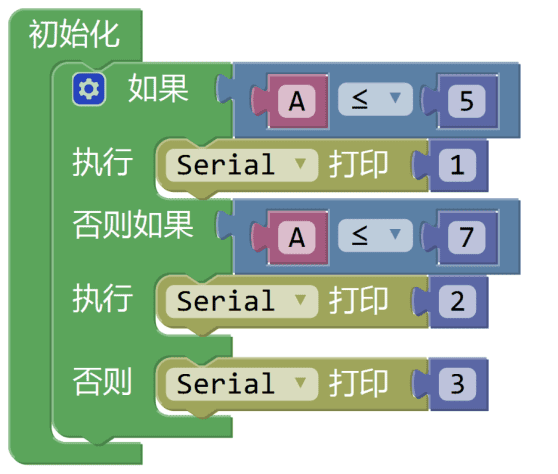

程序如下，A为整型变量，当变量A的值为4时，串口监视器输出的值是？（ ）

A．

1

 B．

12
C．

123

 D．

3
答案 详情
8．

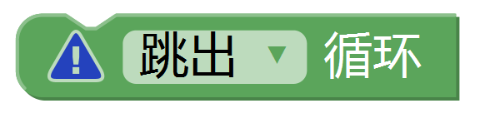

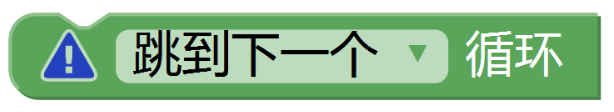

下列模块中，可以实现终止并跳出当前循环的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
9．

正常情况下，Arduino UNO/Nano主控板的工作电压是？（ ）

A．

3.3V

 B．

5V
C．

36V

 D．

220V
答案 详情
10．

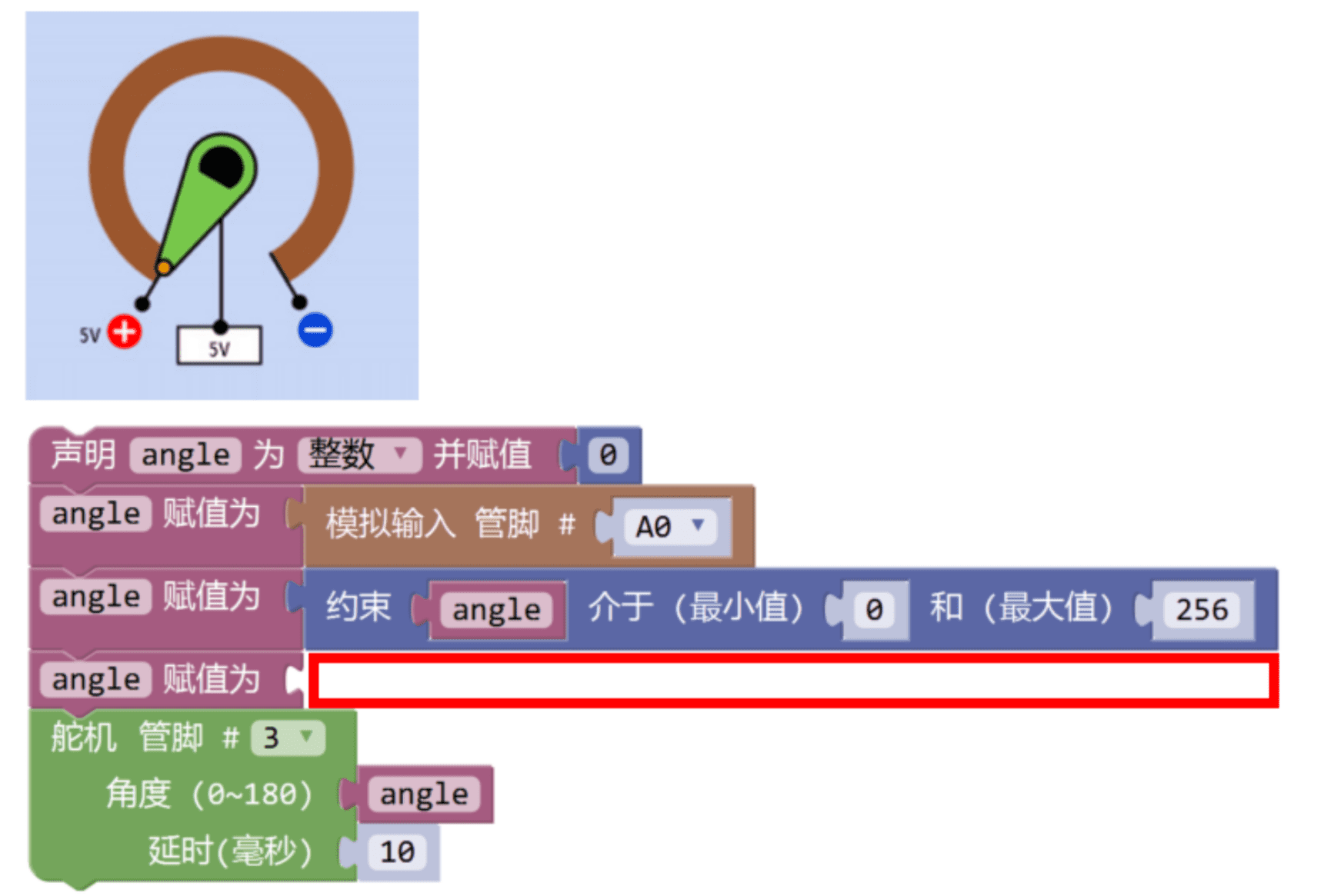

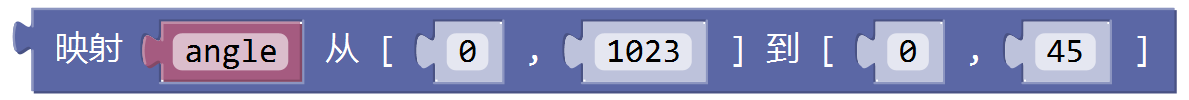

通过电位器模块控制舵机的转动角度，当电位器旋转到如下图所示位置时，舵机的转动角度为45度，此时程序中红色方框所对应的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
11．

我国家庭用电电压和正常状况下人体的安全电压分别是？（ ）

A．

220V 24V

 B．

220V 36V
C．

380V 24V

 D．

380V 36V
答案 详情
12．

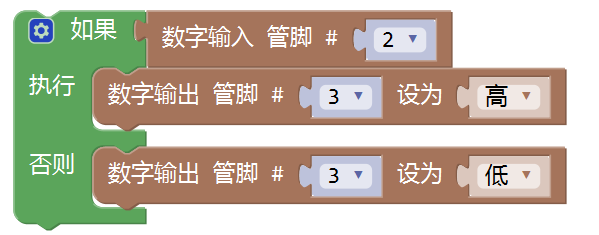

按键模块连接到2引脚，LED灯模块连接到3引脚，程序如下，下列说法正确的是？( )

A．

按键按下后LED点亮

 B．

按键按下后LED灯熄灭
C．

按键按下后LED灯闪烁

 D．

按键按下后，LED灯状态不确定，可能点亮也可能熄灭
答案 详情
13．

Arduino UNO/Nano主控板读取HC-SR04超声波传感器的返回值，超声波传感器有4个引脚，有关信息引脚描述正确的是？（ ）

A．

信息接收为Trig引脚，只能连接到主控板的模拟输入引脚

 B．

信息接收为Echo引脚，只能连接到主控板的数字输入引脚
C．

信息接收为Trig引脚，只能连接到主控板的数字输入引脚

 D．

信息接收为Echo引脚，只能连接到主控板的模拟输入引脚
答案 详情
14．

正常情况下，下列选项中，不属于绝缘体的是？（ ）

A．

玻璃

 B．

空气
C．

陶瓷

 D．

自来水
答案 详情
15．

以下不属于电源正极符号标识的是？( )

A．

+

 B．

V
C．

VCC

 D．

GND
答案 详情
16．

纯电阻电路中，以下对欧姆定律阐述正确的是？（ ）

A．

电路中导体两端的电压与导体的电流成正比，与导体的电阻也成正比

 B．

电路中导体两端的电压与导体的电流成正比，与导体的电阻也成反比
C．

电路中导体两端的电压与导体的电流成反比，与导体的电阻也成正比

 D．

电路中导体两端的电压与导体的电流成反比，与导体的电阻也成反比
答案 详情
17．

Arduino UNO/Nano主控板的下列引脚中，既可以读取数字信号，又可以读取模拟信号的引脚是？（ ）

A．

0

 B．

1
C．

3

 D．

A0
答案 详情
18．

Arduino UNO/Nano主控板，模拟输入模块的返回值为0时，A0引脚的输入电压是？（ ）

A．

0V

 B．

5V
C．

低电平

 D．

高电平
答案 详情
19．

下列器件中，属于传感器的是？（ ）

A．

LED

 B．

UNO/Nano主控板
C．

舵机

 D．

电位器
答案 详情
20．

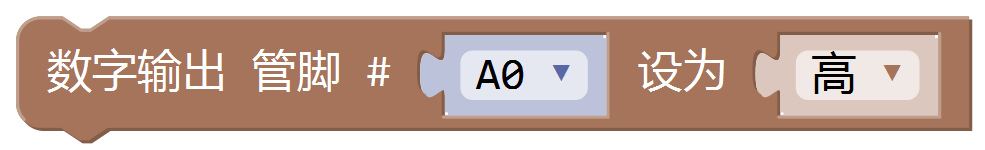

Arduino UNO/Nano主控板，程序模块如下，当模块运行后，A0引脚的输出电压是？（ ）

A．

0V

 B．

5V
C．

0V~1.5V

 D．

3.5V~5V
答案 详情

二、多选题

1．

关于LED，下列说法不正确的是？（ ）

A．

LED是一种半导体元器件

 B．

LED区分极性
C．

LED双向导通

 D．

一般情况下，不同颜色的LED灯工作电压相同
答案 详情
2．

关于串联电路，下列说法正确的是？（ ）

A．

串联电路中，各电路元件沿着单一路径互相连接

 B．

串联电路总电阻等于各电阻之和
C．

串联电路两端的电压等于电路中各部分器件两端的电压之和

 D．

串联电路中各处的电流相等
答案 详情
3．

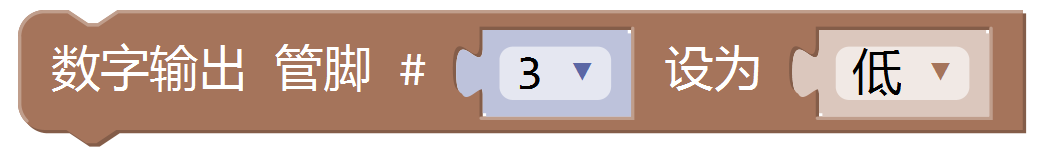

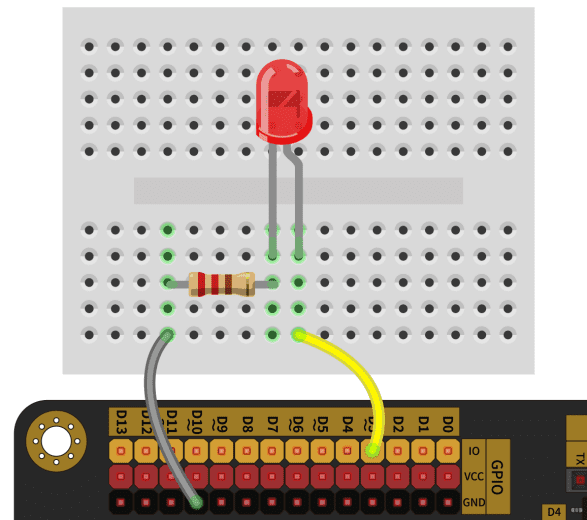

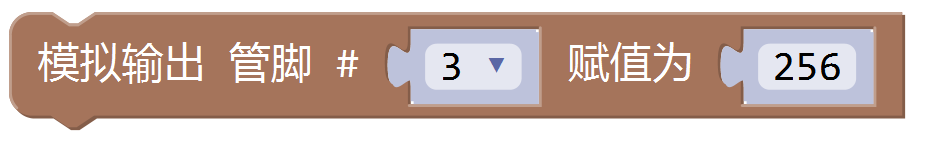

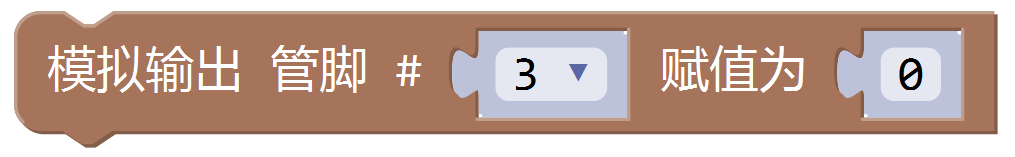

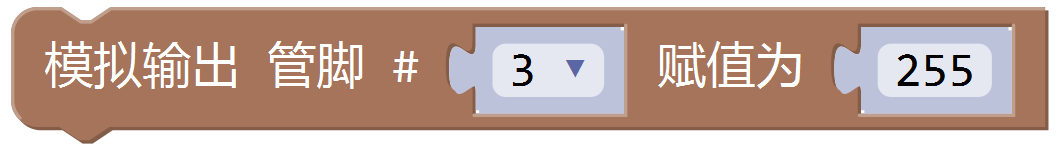

Arduino UNO/Nano主控板，电路如图所示，通过引脚D3控制LED灯，能让LED灯熄灭的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情
4．

整型变量A和B，下列程序模块中，能正确表示A>B的是？（ ）

A．

 B．
C．

 D．
答案 详情
5．

下列信号中，属于模拟信号的有？（ ）

A．

光的亮暗变化

 B．

学校各个班级同学的人数
C．

温度的高低变化

 D．

声音的高低变化
答案 详情

三、判断题

1．

光敏电阻的阻值随着光照强度的增大而增大。（ ）

A．正确 B．错误
答案 详情
2．

电路搭设时可以带电插拔元器件。（ ）

A．正确 B．错误
答案 详情
3．

Arduino起源于意大利。（ ）

A．正确 B．错误
答案 详情
4．

电路通电前，要检查电路，确保电源和地之间没有短路。（ ）

A．正确 B．错误
答案 详情
5．

高、低电平分别对应5V和0V。（ ）

A．正确 B．错误
答案 详情
