2024年9月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2024 2024-11-12 19:59:04 131次

一、单选题

1．

Arduino UNO/Nano主控板，程序如下图所示，程序运行后，下列选项描述正确的是？（ ）

A．

板载LED灯点亮

 B．

板载LED灯熄灭
C．

板载LED灯以200毫秒的间隔闪烁

 D．

板载LED灯以200微秒的间隔闪烁
答案 详情
2．

一般情况下，下图程序模块对应的器件类别是？（ ）

A．

传感器

 B．

执行器
C．

触发器

 D．

控制器
答案 详情

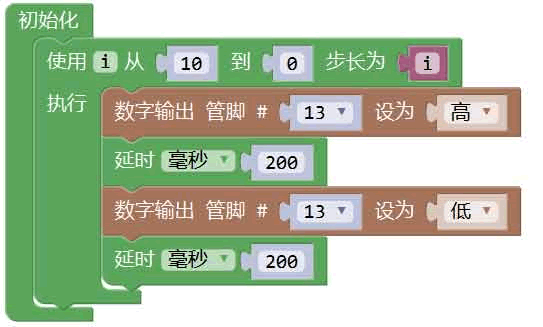

3．

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁4次，变量i的值是？（ ）

A．

-3

 B．

2
C．

3

 D．

4
答案 详情
4．

下列选项中，用于表示电阻单位的是？（ ）

A．

A

 B．

V
C．

Ω

 D．

R
答案 详情
5．

一般情况下，下列器件中，可用下图程序模块进行操作的器件是？（ ）

A．

碰撞开关模块

 B．

电位器模块
C．

按键模块

 D．

LED灯模块
答案 详情
6．

正常情况下，Arduino UNO/Nano主控板MCU的主频是？（ ）

A．

2MHz

 B．

8MHz
C．

16MHz

 D．

32MHz
答案 详情
7．

Arduino UNO/Nano主控板，在Mixly程序中使用变量保存关系表达式的返回值，通常情况下该变量的数据类型为？（ ）

A．

整数型

 B．

小数（浮点）型
C．

字节型

 D．

布尔型
答案 详情
8．

Arduino UNO/Nano主控板，电位器连接到主控板的A1引脚，当电位器旋转至中间位置时，变量val的值是？（ ）

A．

0

 B．

1
C．

511

 D．

不确定
答案 详情
9．

Arduino UNO/Nano主控板采用外部供电时，正常情况下，外部供电的电压范围是？（ ）

A．

5V

 B．

3.3V~5V
C．

12V

 D．

7V~12V
答案 详情
10．

正常情况下，下列选项中，属于导体的是？（ ）

A．

橡皮擦

 B．

玻璃
C．

蒸馏水

 D．

铜线
答案 详情

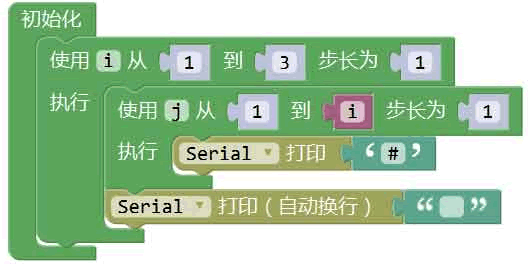

11．

Arduino UNO/Nano主控板，程序模块如下，程序运行后串口监视器显示的内容是？（ ）

A．

 B．
C．

 D．
答案 详情
12．

Arduino UNO/Nano主控板，程序模块如下，该模块运行后，引脚9的电压值是？（ ）

A．

0V

 B．

5V
C．

0V~1.5V

 D．

3.5V~5V
答案 详情

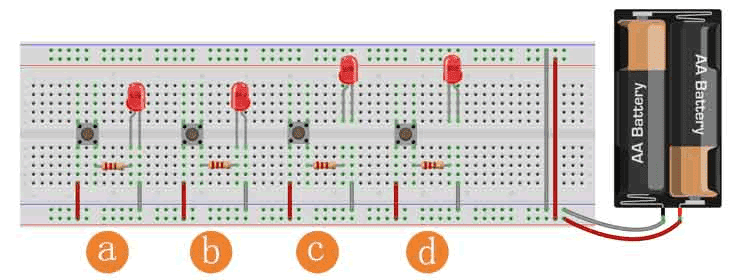

13．

下图所示电路中，可以正常工作的是？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
14．

程序如下图所示，该程序结构对应是？（ ）

A．

顺序结构

 B．

选择结构
C．

循环结构

 D．

双分支结构
答案 详情

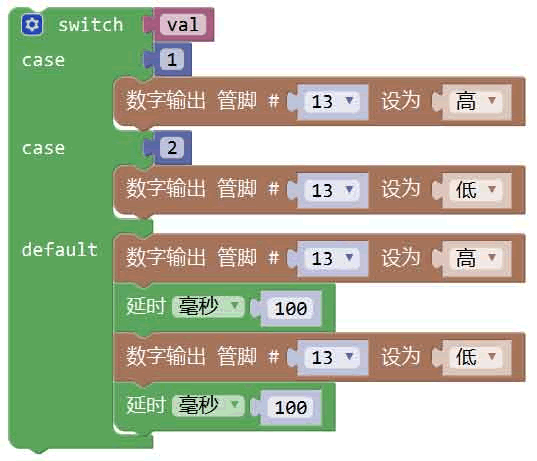

15．

Arduino UNO/Nano主控板，程序模块如下，当变量val的值为3时，下列说法正确的是？（ ）

A．

板载LED灯点亮

 B．

板载LED灯熄灭
C．

板载LED灯闪烁

 D．

板载LED灯先点亮，然后熄灭，最后闪烁
答案 详情
16．

流程图图例如下，与该图例功能对应的选项是？（ ）

A．

开始/结束

 B．

输入/输出
C．

判断

 D．

处理
答案 详情
17．

程序模块如下图所示，当变量i的值为2时，程序模块的结果是？（ ）

A．

0

 B．

1
C．

3

 D．

5
答案 详情
18．

下列有关Arduino的描述中，错误的是？（ ）

A．

Arduino不仅包含主控板，还包含Arduino IDE

 B．

Arduino主控板有多种型号
C．

Arduino起源于意大利

 D．

Arduino以闭源的方式进行推广
答案 详情
19．

通常情况下，红外接收模块属于？（ ）

A．

传感器

 B．

执行器
C．

控制器

 D．

感知器
答案 详情
20．

有关红外遥控组件，下列描述错误的是？（ ）

A．

红外遥控组件由红外遥控器和红外接收模块两部分组成

 B．

红外通信是一种无线通信方式
C．

红外遥控器每个按键有各自不同的编码

 D．

可以通过数字输入模块读取红外接收模块的返回值
答案 详情

二、多选题

1．

下列电路符号中，和电源相关的符号有？（ ）

A．

 B．
C．

 D．
答案 详情
2．

关于串联电路，下列说法正确的是？（ ）

A．

串联电路中，各电路元件沿着单一路径互相连接

 B．

串联电路两端的电压等于电路中各部分器件两端的电压之和
C．

串联电路中只要有一处断开，整个电路就成为断路

 D．

串联电路中各处的电流相等
答案 详情
3．

关于Arduino UNO/Nano主控板，下列选项中描述正确的是？（ ）

A．

 B．
C．

 D．
答案 详情
4．

下列选项中，属于数字信号的是？（ ）

A．

音量的大小

 B．

MP3格式的音乐数据
C．

一天气温的变化

 D．

停车场车辆的数量
答案 详情
5．

下列选项中，属于数字信号的是？（ ）（2024.09）

A．

音量的大小

 B．

MP3格式的音乐数据
C．

一天气温的变化

 D．

停车场车辆的数量
答案 详情

三、判断题

1．

Mixly程序设计中，大于零的数为真。（ ）

A．正确 B．错误
答案 详情
2．

电子器件的引脚标识符为G，表示该引脚可以连接电源的正极。（ ）

A．正确 B．错误
答案 详情
3．

有源蜂鸣器是指蜂鸣器内部自带振荡源。（ ）

A．正确 B．错误
答案 详情
4．

正常情况下，人体的安全电压不高于24V。（ ）

A．正确 B．错误
答案 详情
5．

Arduino UNO/Nano主控板，当数字引脚处于输入状态时，高电平对应的电压范围是3.5V~5.5V。

（ ）

A．正确 B．错误
答案 详情
