2017年电子学会青少年机器人（三级）等级考试试卷
客观题 三级 更早 2022-11-09 17:15:42 91次

一、单选题

1．

下图所示电路的作用是通过光敏电阻获取当前关照强度，当光敏电阻上的关照强度增大时，通过A0引脚读取的数值（ ）。

A．

不变

 B．

变大
C．

变小

 D．

以上都不对
答案 详情
2．

如下图所示的程序，串口监视器输出的数值是（ ）。

A．

0

 B．

25
C．

30

 D．

55
答案 详情
3．

有关模拟信号的说法正确的是（ ）

A．

在时间上连续的物理量

 B．

在数值上连续的物理量
C．

时间上不连续、数值上连续的物理量

 D．

在时间和数值上都连续的物理量
答案 详情
4．

通过按钮开关来控制LED灯，如果按键按下，LED点亮，否则熄灭。在这种情况下，使用下面哪个模块更恰当（ ）

A．

 B．
C．

 D．
答案 详情
5．

或门电路输入0和1，会输出（  ）

A．

0

 B．

1
C．

先输出0后输出1

 D．

先输出1后输出0
答案 详情
6．

正常情况下，程序中，当引脚4输入的电压为2.5V时，串口监视器的返回值是（ ）。

A．

0

 B．

1
C．

512

 D．

不确定
答案 详情
7．

模块的返回值最大为（ ）。

A．

0

 B．

1
C．

255

 D．

1023
答案 详情
8．

和字符型（char）变量占用相同内存空间的变量类型有（ ）。

A．

布尔型（boolean）

 B．

整数型（int）
C．

浮点型（float）

 D．

长整型（long int）
答案 详情
9．

下图中模块（ ）的功能用于设置数字管脚的模式。

A．

 B．
C．

 D．
答案 详情
10．

执行下图所示程序，串口监视器输出的结果是（ ）。

A．

0

 B．

1
C．

10

 D．

以上都不对
答案 详情
11．

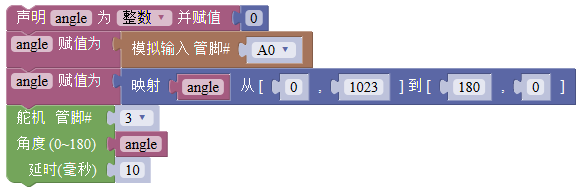

通过电位器模块控制舵机的转动，程序如下左图，当电位器旋转到如下右图所示位置是，舵机的转动角度是（ ）度方向。

A．

0

 B．

180
C．

60

 D．

120
答案 详情
12．

三极管是一种（ ）的半导体器件。

A．

电压控制

 B．

电流控制
C．

既是电压又是电流控制

 D．

以上都对
答案 详情
13．

一个完整的电路由哪几部分构成（  ）

A．

电源，用电器

 B．

开关，用电器，导线
C．

电源，用电器，开关，导线

 D．

电源，用电器，导线
答案 详情
14．

读取电路中按键按钮的返回值时，使用下列哪个模块（ ）

A．

 B．
C．

 D．
答案 详情
15．

此模块表示的是（ ）

A．

算术运算符

 B．

比较运算符
C．

逻辑运算符

 D．

赋值运算符
答案 详情
16．

关于和的说法正确的是（ ）

A．

两者都是逻辑运算符

 B．

前者是算术运算符，后者是逻辑运算符
C．

前者是逻辑运算符，后者是算术运算符

 D．

两者都是算术运算符
答案 详情
17．

在纯电阻电路中，电压（U）、电流（I）和电阻（R）的关系，说法正确的有（ ）字节。

A．

电流和电压成正比，和电阻成反比。

 B．

电流和电压成反比，和电阻成正比。
C．

电流和电阻成正比，和电压成反比。

 D．

以上都不对。
答案 详情
18．

下图中和模块 功能效果相同的是模块（ ）。

A．

 B．
C．

 D．
答案 详情
19．

此模块属于（ ）

A．

顺序结构

 B．

循环结构
C．

选择结构

 D．

以上都不是
答案 详情
20．

下左图是一个按键的电路连接的面包板视图，下右图为对应的程序。当按键没有按下时，串口监视器显示的数值是（ ）

A．

0

 B．

1
C．

1023

 D．

不确定
答案 详情
21．

我国家庭电路的电压值是（ ）

A．

1.5V

 B．

36V
C．

220V

 D．

380V
答案 详情
22．

模块所对应的占空比是（ ）。

A．

0%

 B．

25%
C．

75%

 D．

50%
答案 详情
23．

在我们的日常生活中，家中的电灯、彩色电视机、电冰箱等电气设备之间的连接方法是（ ）

A．

一定是串联

 B．

一定是并联
C．

可以串联，也可以是并联

 D．

电灯与电冰箱应该是串联，彩电与电冰箱应该并联
答案 详情
24．

如下图所示，电流表的示数为（ ）

A．

L1的电流

 B．

L2的电流
C．

L1和L2的总电流

 D．

L1和L2的电流之差
答案 详情
25．

读取电路中光敏电阻的返回值时，应该使用下列哪个模块（ ）

A．

 B．
C．

 D．
答案 详情
26．

如下图所示的电路，说法正确的是（ ）。

A．

上拉电阻电路，按键按下，引脚7读取值为0；

 B．

上拉电阻电路，按键按下，引脚7读取值为1；
C．

下拉电阻电路，按键按下，引脚7读取值为0；

 D．

下拉电阻电路，按键按下，引脚7读取值为1；
答案 详情
27．

如下图所示的程序，LED灯和引脚3相连。在1秒钟时间内LED灯闪烁多少次（ ）。

A．

1；

 B．

5；
C．

10；

 D．

20；
答案 详情
28．

下面可以实现延时5秒的是（ ）

A．

 B．
C．

 D．
答案 详情
29．

此模块可以实现的功能是 （ ）

A．

将数字管脚A0设为低电平

 B．

将模拟管脚A0设为高电平
C．

将数字管脚A0设为高电平

 D．

将模拟管脚A0设为低电平
答案 详情
30．

在下列流程图常用符号中，（ ）属于判断框。

A．

 B．
C．

 D．
答案 详情

二、多选题

1．

有关并联电路下列说法正确的有（ ）

A．

干路电流和支路电流相等

 B．

电源电压和支路电压相等
C．

干路电流等于所有支路电流之和

 D．

电源电压等于所有支路电压之和
答案 详情
2．

如图所示的电路中，电流表测量的是（  ）

A．

1测量的是通过灯L1的电流

 B．

A2测量的是通过灯L2的电流
C．

A2测量的是灯L1和灯L2的电流之和

 D．

A2测量的是干路的电流
答案 详情
3．

下面标识符中，代表电源（+）的标识符有（ ）?

A．

V

 B．

GND
C．

VCC

 D．

VDD
答案 详情
4．

三极管有哪几类（ ）

A．

PNP

 B．

PNN
C．

NPN

 D．

NPP
答案 详情
5．

下列模块中，属于选择结构的模块有（ ）?

A．

 B．
C．

 D．
答案 详情

三、判断题

1．

模拟输入时，A0引脚的输入电压是5V，引脚的返回值是1。

A．正确 B．错误
答案 详情
2．

在电路搭设过程中，带电插拔元器件是正确的。

A．正确 B．错误
答案 详情
3．

在电路搭设过程中，只要认真操作，短路也是可以的。

A．正确 B．错误
答案 详情
4．

主控板的引脚实现了芯片和外部设备进行数据通讯的物理和电气连接。

A．正确 B．错误
答案 详情
5．

在电路搭设中，和电源相连一般采用黑色杜邦线，和地相连一般采用红色杜邦线。

A．正确 B．错误
答案 详情
6．

二极管的极性接反也能发光。

A．正确 B．错误
答案 详情
7．

串联电路中各处的电流是相等的。

A．正确 B．错误
答案 详情
8．

灯的亮度值是模拟信号。

A．正确 B．错误
答案 详情
9．

占空比是指一个脉冲周期内，高电平所占时长的比例。

A．正确 B．错误
答案 详情
10．

在拿取电子元器件时，只要小心细致，手是可以和器件引脚接触的。

A．正确 B．错误
答案 详情
