2025年6月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2025 2025-07-17 14:57:24 102次

一、单选题

1．

下列选项中，用于表示电流单位的是？（ ）

A．

I

 B．

U
C．

R

 D．

A
答案 详情
2．

下列选项中，一般用做传感器的是？（ ）

A．

LED

 B．

舵机
C．

蜂鸣器

 D．

按键
答案 详情

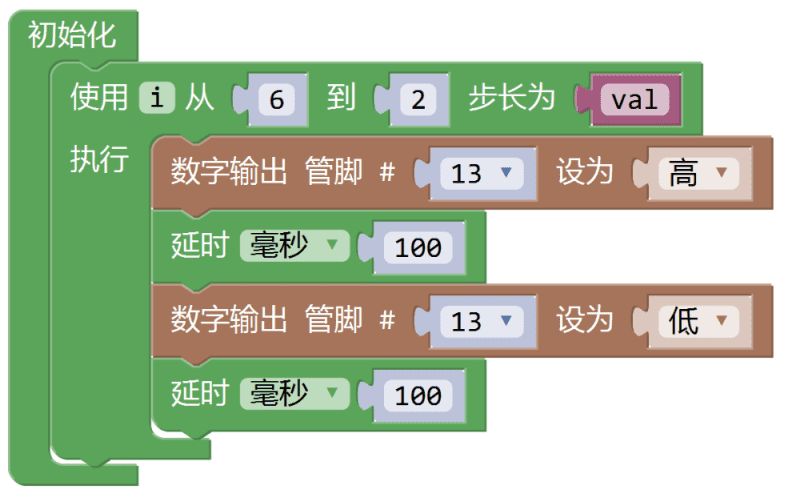

3．

Arduino UNO/Nano主控板，下图程序模块控制板载LED灯闪烁2次，程序中变量val的值是？（ ）

A．

2

 B．

3
C．

-2

 D．

-3
答案 详情
4．

下列选项中，属于执行器的是？（ ）

A．

按键

 B．

电位器
C．

LED

 D．

红外接收模块
答案 详情
5．

下列选项中，读取电位器模块的返回值，所对应的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
6．

控制装置中，将非电的物理量转化为电信号的器件是？（ ）

A．

执行器

 B．

控制器
C．

传感器

 D．

发生器
答案 详情
7．

楼道灯一般通过光敏电阻传感器和声音传感器的返回值作为输入，控制灯的点亮和熄灭，下列选项中，通常用于表示两个传感器返回值之间逻辑关系的是？（ ）

A．

 B．
C．

 D．
答案 详情
8．

流程图如下，与该流程图对应的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情
9．

如图所示电路，当光照强度减小时，下列选项中，关于电路中U2说法正确的是？（ ）

A．

增大

 B．

减小
C．

不变

 D．

没有规律，不能确定
答案 详情
10．

下列电路符号中，用于标识LED的是？（ ）

A．

 B．
C．

 D．
答案 详情

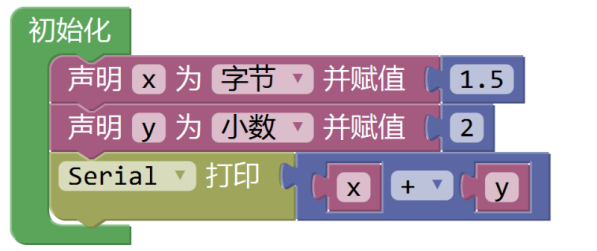

11．

程序模块如下，程序运行后，串口监视器输出的值是？（ ）

A．

3

 B．

3.00
C．

3.5

 D．

3.50
答案 详情
12．

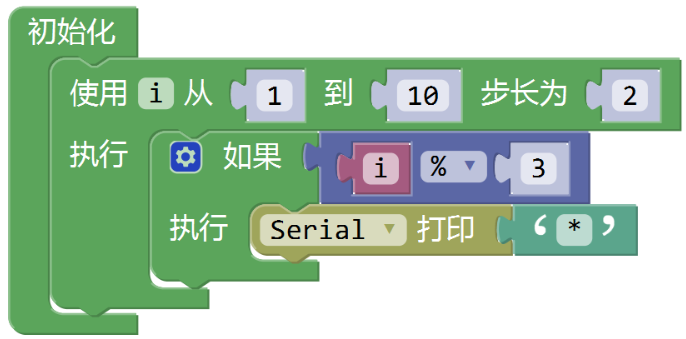

程序模块如下，程序运行后，串口监视器输出的结果是？（ ）

A．

*

 B．

***
C．

*******

 D．

**********
答案 详情

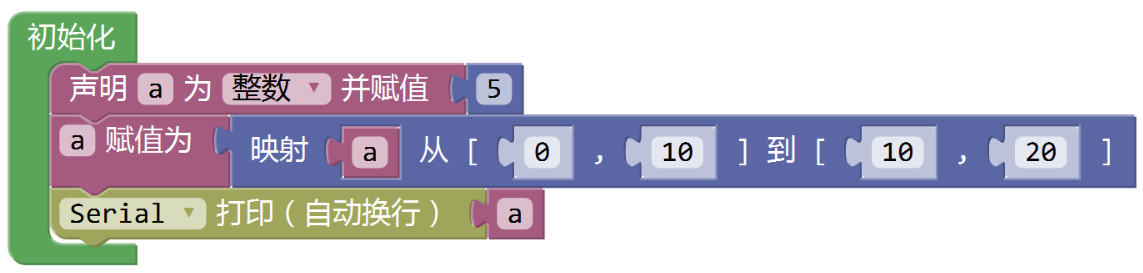

13．

程序如下，该程序运行后串口监视器显示的结果是？（ ）

A．

0

 B．

5
C．

10

 D．

15
答案 详情
14．

Arduino UNO/Nano主控板中，同时具有数字信号和模拟信号输出功能的引脚数量有？（ ）

A．

0个

 B．

6个
C．

14个

 D．

20个
答案 详情

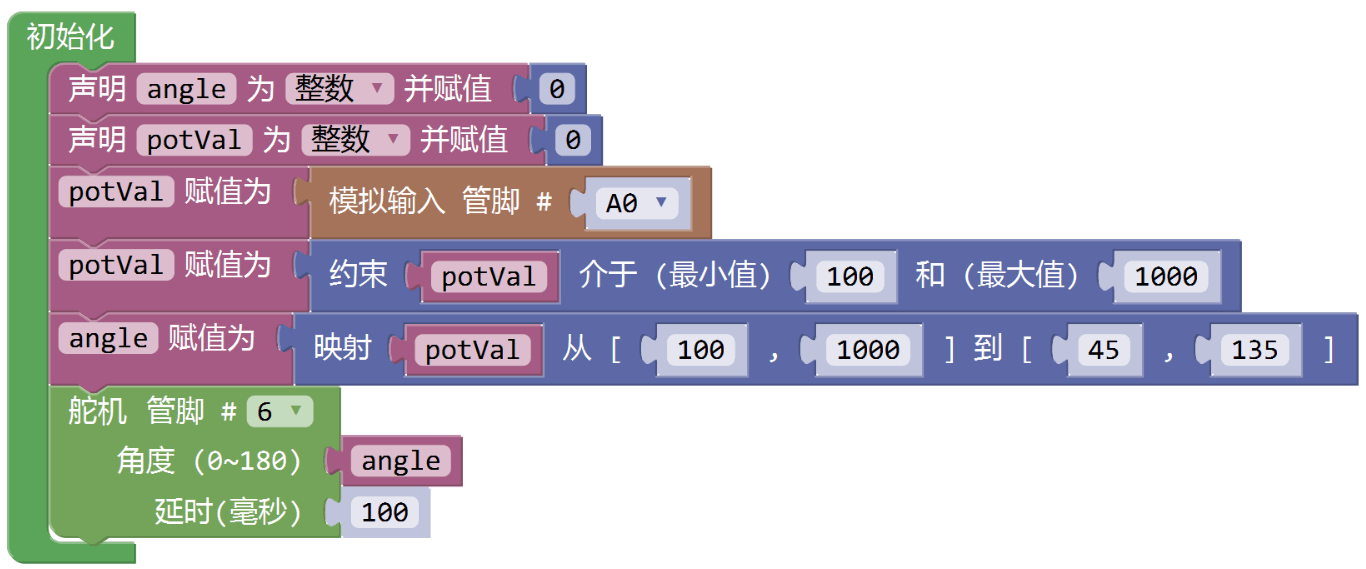

15．

Arduino UNO/Nano主控板，通过电位器控制舵机的转动，程序如下，当电位器旋转时，舵机转动的角度范围是？（ ）

A．

0~1023

 B．

100~1000
C．

45~135

 D．

0~180
答案 详情
16．

下列选项中，说法正确的是？（ ）

A．

电路搭设完毕，直接通电运行，无需检查电路

 B．

电路搭设时，无需注意元器件的工作电压
C．

电路搭设时，无需注意LED引脚的极性

 D．

电路搭设时，不可以带电插拔元器件
答案 详情

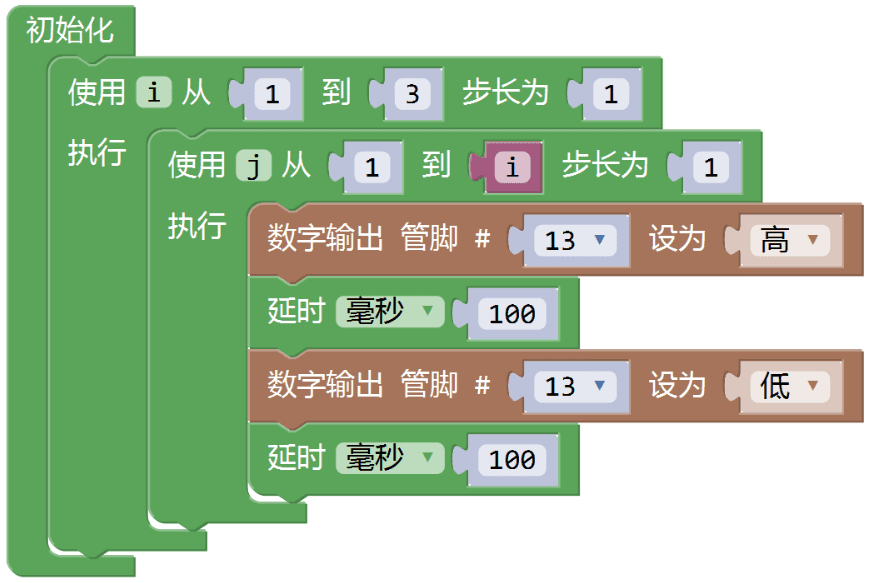

17．

Arduino UNO/Nano主控板，下图程序运行所需要的时间是？（ ）

A．

200毫秒

 B．

600毫秒
C．

1200毫秒

 D．

1800毫秒
答案 详情

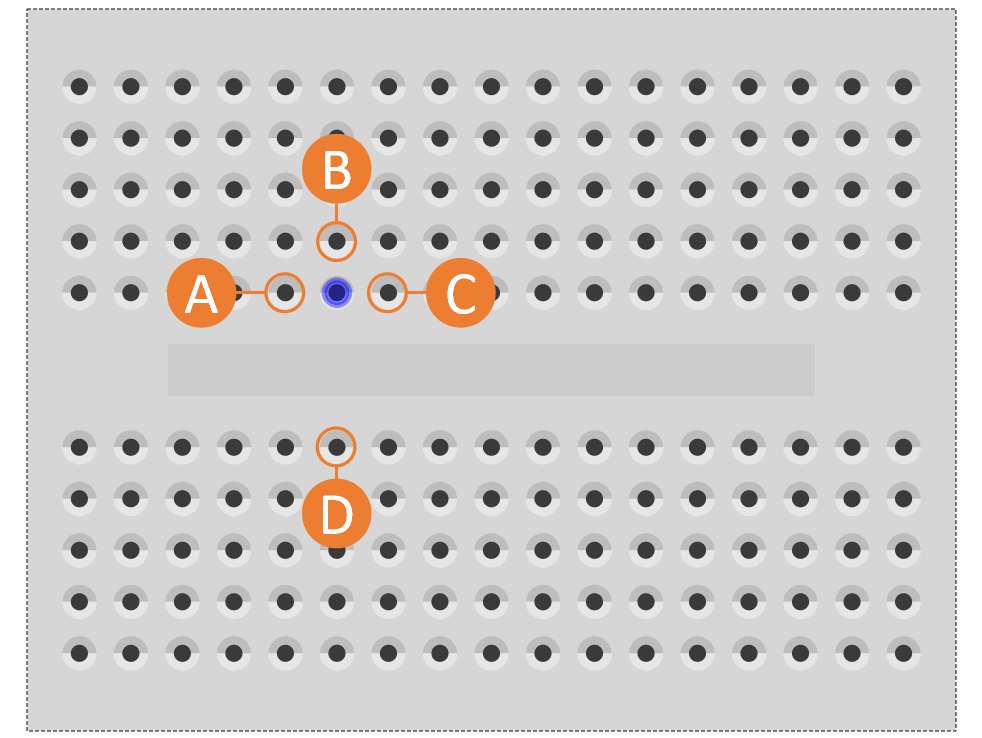

18．

下图面包板所示的四个标注点中，与中间蓝色点连通的是？（ ）

A．

A点

 B．

B点
C．

C点

 D．

D点
答案 详情
19．

Arduino UNO/Nano主控板，程序模块如下，程序中变量val值的范围是？（ ）

A．

0/1

 B．

0/1023
C．

0~255

 D．

0~1023
答案 详情

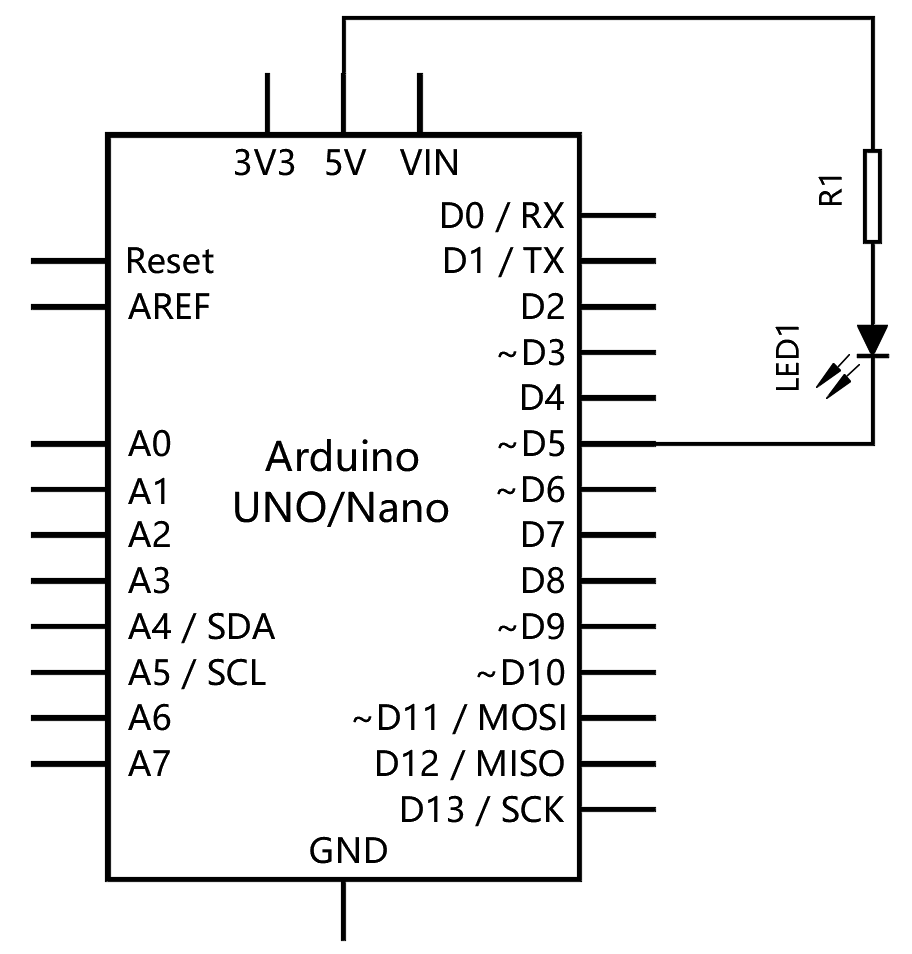

20．

Arduino UNO/Nano主控板，电路原理图如下图所示，通过引脚5控制LED灯的状态，下列选项中，控制LED灯点亮的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情

二、多选题

1．

如图所示电路，I1和I2分别表示流经电阻R1和R2的电流，U1和U2分别表示电阻R1和R2两端的电压，U表示电源电压，I表示总的电流，下列选项中，正确的是？（ ）

A．

U1=I1*R1

 B．

U2=I2*R2
C．

U1=U2

 D．

U=U1+U2
答案 详情
2．

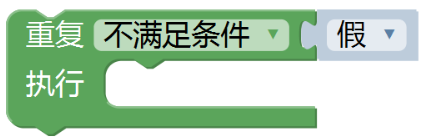

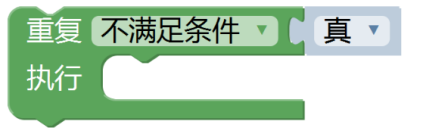

下列选项中，属于循环结构的有？（ ）

A．

 B．
C．

 D．
答案 详情
3．

根据物体的导电性能差异，可以将物体划分为？（ ）

A．

导体

 B．

绝缘体
C．

半导体

 D．

超导体
答案 详情
4．

电子电路中，根据时间和数值的连续性，将信号划分为？（ ）

A．

数字信号

 B．

模拟信号
C．

视频信号

 D．

音频信号
答案 详情
5．

下列选项中，表示元器件电源地（负极）的标识符有？（ ）

A．

-

 B．

V
C．

G

 D．

GND
答案 详情

三、判断题

1．

并联电路中，各支路的电流相等。（ ）

A．正确 B．错误
答案 详情
2．

Arduino UNO/Nano主控板的板载LED连接引脚是13引脚。（ ）

A．正确 B．错误
答案 详情
3．

我国家庭用电电压为220V。（ ）

A．正确 B．错误
答案 详情
4．

Arduino起源于意大利，以开源的方式进行推广。（ ）

A．正确 B．错误
答案 详情
5．

字节型变量可以保存小数。（ ）

A．正确 B．错误
答案 详情
