2024年6月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2024 2024-09-04 13:58:14 39次

一、单选题

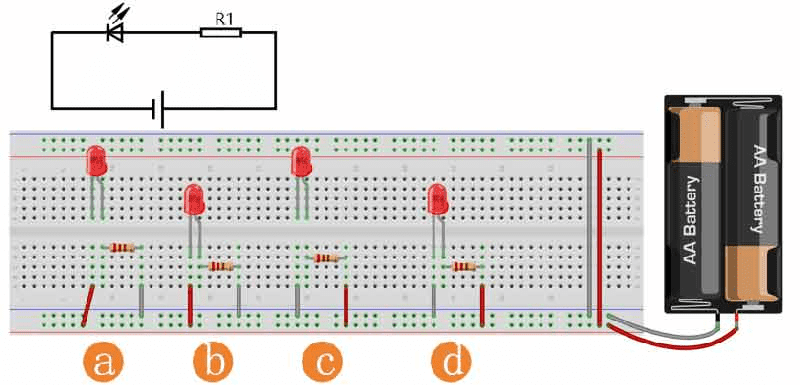

1．

电路原理图如图所示，下列选项中，和电路原理图相一致的是？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
2．

Arduino UNO/Nano主控板，下列选项中，可实现在引脚3输出高电平的是？（ ）

A．

 B．
C．

 D．
答案 详情
3．

程序模块如下图所示，当变量i的值为4时，程序模块的结果是？（ ）

A．

0

 B．

1
C．

3

 D．

5
答案 详情
4．

正常情况下，人体的安全电压不高于？（ ）

A．

24V

 B．

36V
C．

 220V

 D．

380V
答案 详情
5．

程序模块如下图所示，当变量i的值为255时，该程序模块的返回值是？（ ）

A．

0

 B．

255
C．

512

 D．

1023
答案 详情
6．

在电路原理图中，下图所示标识符表示的是？（ ）

A．

 电阻

 B．

LED
C．

 二极管

 D．

光敏电阻
答案 详情
7．

Arduino UNO/Nano主控板，程序模块如下，该模块运行后，3引脚输出的等效电压为5V，变量i对应的值是？（ ）

A．

0

 B．

1
C．

255

 D．

1023
答案 详情
8．

下列有关Arduino的描述中，正确的是？（ ）

A．

Arduino仅指硬件主控板

 B．

Arduino是指Arduino IDE
C．

Arduino起源于中国

 D．

Arduino以开源的方式进行推广
答案 详情

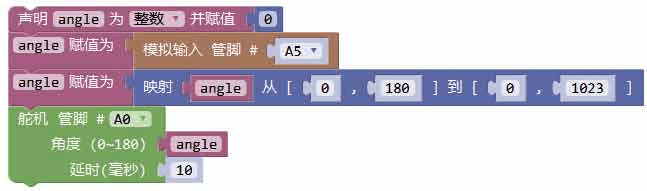

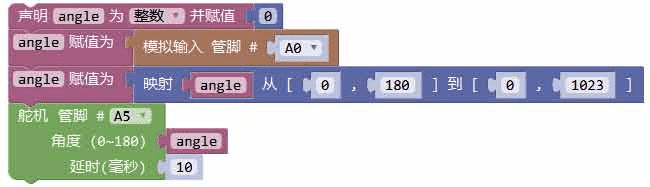

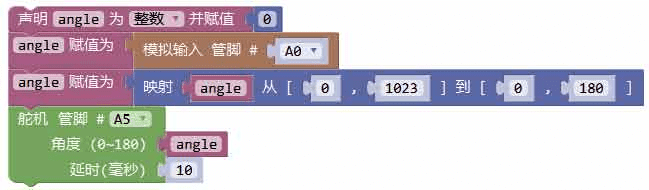

9．

Arduino UNO/Nano主控板，使用电位器控制舵机的转动角度，电位器连接在A5引脚，舵机连接在A0引脚，下列选项中，实现当电位器从一端旋转至另外一端时，舵机从0度旋转至180度的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
10．

程序如下图所示，该程序结构对应是？（ ）(2024.6)

A．

顺序结构

 B．

选择结构
C．

循环结构

 D．

单分支结构
答案 详情
11．

关于串联电路，下列说法正确的是？（ ）

A．

串联电路的电流等于电路中各部分元件的电流之和

 B．

串联电路各处的电压相等
C．

串联电路中，各支路的两端分别连接于两个节点

 D．

串联电路只要有一处断开，整个电路就成为断路
答案 详情
12．

Arduino UNO/Nano主控板，程序模块如下，程序运行后串口监视器显示的内容是？（ ）

A．

 B．
C．

 D．
答案 详情
13．

一般情况下，下图程序模块对应的器件类别是？（ ）

A．

传感器

 B．

 执行器
C．

 触发器

 D．

控制器
答案 详情
14．

正常情况下，Arduino UNO/Nano主控板程序存储器的容量是？（ ）

A．

2MB

 B．

 32MB
C．

2KB

 D．

 32KB
答案 详情

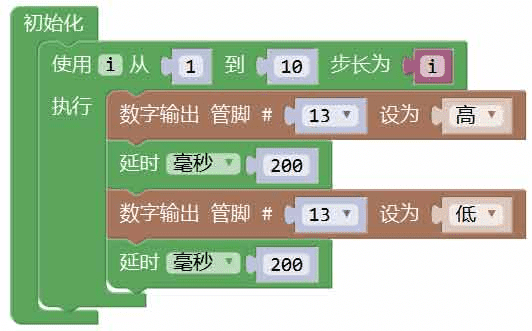

15．

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁时长为2秒，变量i的值是？（ ）

A．

1

 B．

2
C．

3

 D．

10
答案 详情

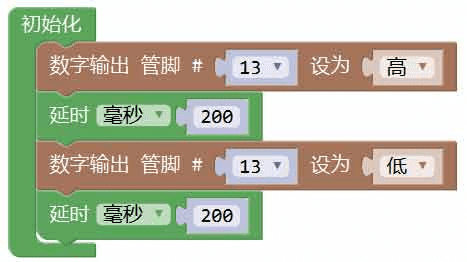

16．

Arduino UNO/Nano主控板，程序如下图所示，程序运行后，下列选项描述正确的是？（ ）

A．

板载LED灯处于点亮状态

 B．

板载LED灯处于熄灭状态
C．

板载LED灯以200毫秒的间隔闪烁

 D．

板载LED灯以200微秒的间隔闪烁
答案 详情
17．

下列选项中，用于表示电压单位的是？（ ）

A．

A

 B．

V
C．

Ω

 D．

U
答案 详情
18．

一般情况下，下列器件中，可用下图程序模块读取器件返回值的是？（

A．

马达驱动模块

 B．

电位器模块
C．

按键模块

 D．

超声波传感器
答案 详情
19．

流程图图例如下，下列选项中，与下图图例功能对应的是？（ ）

A．

开始/结束

 B．

输入/输出
C．

判断

 D．

处理
答案 详情
20．

在控制系统中，按键开关通常属于？（ ）

A．

传感器

 B．

执行器
C．

控制器

 D．

输出设备
答案 详情

二、多选题

1．

超声波测距模块如下，下列选项中说法错误的是？（ ）

A．

通过该程序模块可以获得超声波传感器的返回值

 B．

模块返回的距离单位是厘米
C．

主控板通过引脚5发送触发信号

 D．

主控板通过引脚2接收检测数据
答案 详情
2．

下列选项中，表示元器件电源地（负极）的符号标识有？（ ）

A．

V

 B．

G
C．

GND

 D．

VEE
答案 详情
3．

下列选项中，属于模拟信号的是？（ ）

A．

音量的大小

 B．

河水的流量
C．

 一天内气温的变化

 D．

阳光亮度的变化
答案 详情
4．

通常情况下，下列选项中，属于绝缘体的是？（ ）

A．

橡皮擦

 B．

干燥的木棒
C．

雨水

 D．

 空气
答案 详情
5．

.Arduino UNO/Nano主控板，在Mixly程序中使用变量保存模拟输出模块的输出值，通常情况下该变量的数据类型可以是？（ ）

A．

整数型

 B．

字符型
C．

字节型

 D．

布尔型
答案 详情

三、判断题

1．

根据欧姆定律可知，当电压不变时，电路中电流随着电阻的增大而减小。（ ）

A．正确 B．错误
答案 详情
2．

电路搭设完毕，通电前要检查电路，避免短路的发生。（ ）

A．正确 B．错误
答案 详情
3．

Arduino UNO/Nano主控板，程序中采用数字输入模块读取一个引脚的返回值，当该引脚输入的电压为2.5V时，返回值为0。（ ）

A．正确 B．错误
答案 详情
4．

Arduino UNO/Nano主控板的工作电压是12V。（ ）

A．正确 B．错误
答案 详情
5．

Mixly程序设计中，小于零的数为真。（ ）

A．正确 B．错误
答案 详情
