2021年9月电子学会青少年机器人（五级）等级考试试卷
客观题 五级 2021 2022-11-12 09:20:06 84次

一、单选题

1．

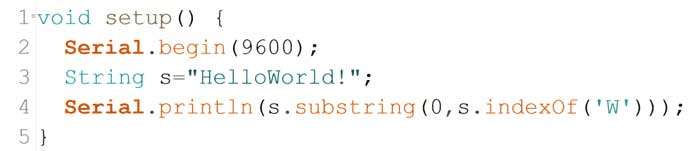

运行下列程序，串口监视器显示的结果是？（ ）

A．

Hello

 B．

HelloW
C．

World!

 D．

orld!
答案 详情
2．

 ESP32程序中模拟输入取样分辨率设置语句为analogSetWidth(10)，函数analogRead()返回的最小值是？（ ）

A．

0

 B．

255
C．

1023

 D．

4095
答案 详情
3．

ESP32主控板采用LEDC进行模拟输出时，最多可实现模拟输出的通道数是？（ ）

A．

2

 B．

8
C．

16

 D．

34
答案 详情
4．

ESP32 for Arduino,下列中断触发模式中，属于高电平触发的是？（ ）

A．

ONLOW

 B．

ONHIGH
C．

RISING

 D．

HIGH
答案 详情
5．

74HC595移位寄存器芯片的SH_CP引脚，其作用说法正确的是？（ ）

A．

串行数据输入引脚

 B．

控制串行数据输入的速度
C．

用于级联时，在芯片间传送数据

 D．

锁存时钟引脚
答案 详情
6．

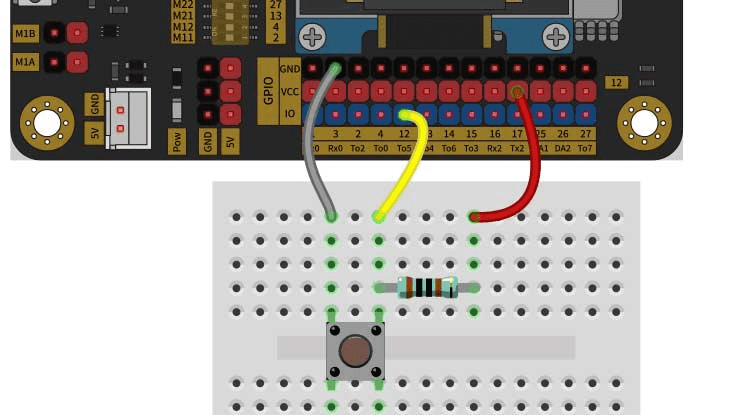

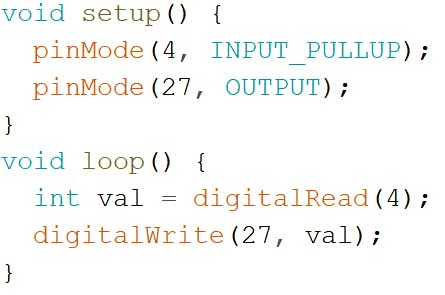

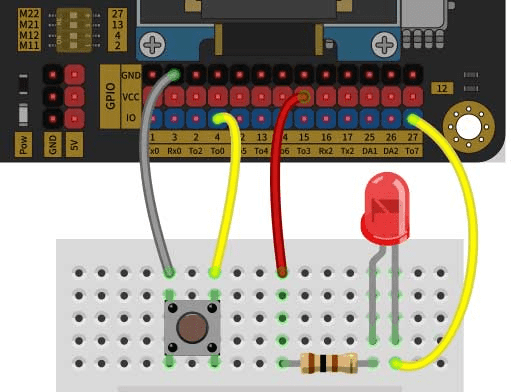

ESP32 for Arduino,电路如图所示，运行下列程序后，当按键按下时，下列说法正确的是？（ ）

A．

按键按下时LED灯点亮

 B．

按键按下时LED灯熄灭
C．

按键按下时LED灯闪烁

 D．

按键按下时LED灯亮灭状态不确定
答案 详情
7．

ESP32主控板，设置数字引脚为内部上拉输入模式时，对应的参数是？（ ）

A．

INPUT

 B．

OUTPUT
C．

INPUT_PULLUP

 D．

INPUT_PULLDOWN
答案 详情
8．

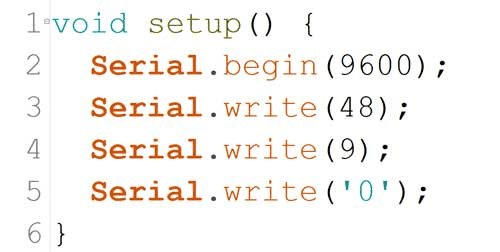

运行下列程序，串口监视器显示的结果是？（ ）

A．

48 9 48

 B．

48 9 0
C．

48 0

 D．

0 0
答案 详情
9．

两个器件通过UART进行数据传送时，一个器件的TX引脚连接到另一个器件的？（ ）

A．

RX

 B．

TX
C．

GND

 D．

Vcc
答案 详情
10．

ESP32 for Arduino中，程序Serial.printf()中表示换行的转义字符是？（ ）

A．

\n

 B．

\t
C．

\r

 D．

\\
答案 详情
11．

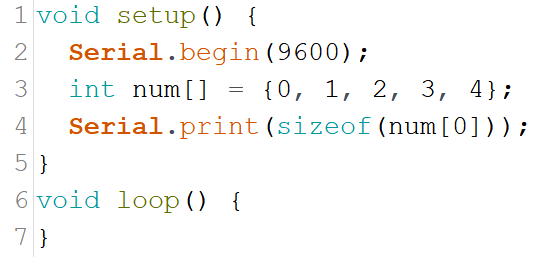

下列程序的运行后，串口监视器显示的结果是？（ ）

A．

0

 B．

2
C．

4

 D．

5
答案 详情
12．

表达式0xFF&0xAA的结果是？（ ）

A．

0xFF

 B．

0xAA
C．

0xFA

 D．

0xAF
答案 详情
13．

ESP32 for Arduino,电路如图所示，当按键保持按下状态时触发中断，对应的中断触发模式是？（ ）

A．

ONLOW

 B．

ONHIGH
C．

RISING

 D．

FALLING
答案 详情
14．

ESP32 for Arduino,触摸传感器函数touchRead()返回值的范围是？（ ）

A．

0~255

 B．

0~1023
C．

0~4095

 D．

可通过参数设置范围值
答案 详情
15．

 UART发送数据的先后顺序，下列说法正确的是？（ ）

A．

起始位、校验位、数据位、停止位

 B．

起始位、数据位、校验位、停止位
C．

起始位、数据位、停止位、校验位

 D．

起始位、停止位、数据位、校验位
答案 详情
16．

正常情况下，ESP32主控板引脚输出高电平时，引脚的电压为？（ ）

A．

2.3V

 B．

3.3V
C．

3.5V

 D．

5V
答案 详情
17．

ESP32 for Arduino采用LEDC方式进行模拟输出时，函数ledcDetachPin()的作用是？（ ）

A．

设置LEDC的通道参数

 B．

将指定通道上的PWM信号输出到GPIO引脚
C．

终止指定引脚的PWM信号输出

 D．

向指定通道输出PWM信号
答案 详情
18．

表达式0x5B|0xB5的结果是？（ ）

A．

0x11

 B．

0xFF
C．

0x5B

 D．

0xB5
答案 详情
19．

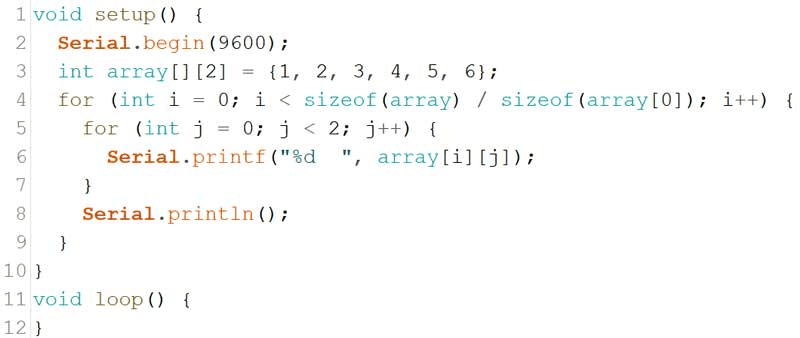

下列程序输出的结果是？（ ）

A．

 B．
C．

 D．

其余选项都不对
答案 详情
20．

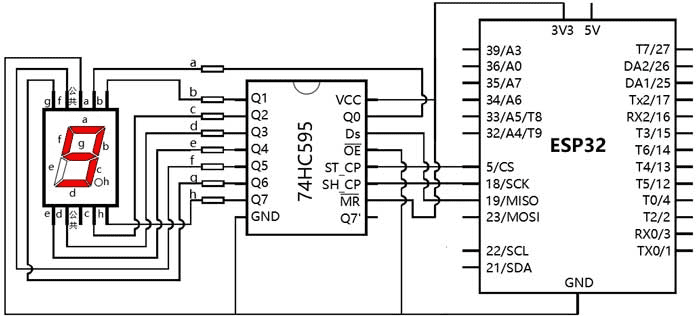

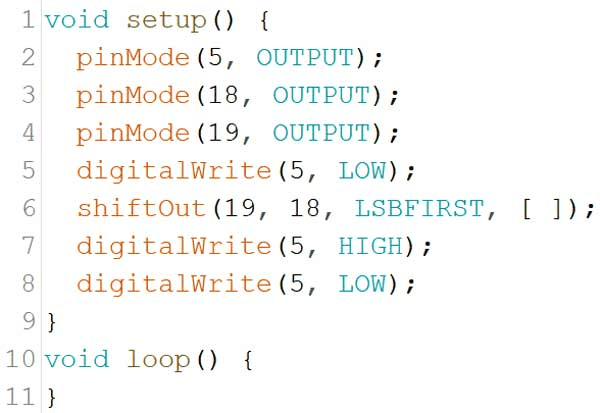

共阴数码管和74HC595芯片连接如下图所示，执行下列程序后，数码管显示的图形如图中红色所示，shiftout程序行[ ]内的数值为？（ ）

A．

0x09

 B．

0x90
C．

0xF6

 D．

0x6F
答案 详情

二、多选题

1．

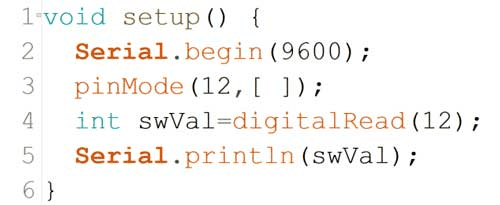

ESP32 for Arduino ,读取按键开关的返回值，当不采用外部电阻上拉或下拉时，程序中[ ]的值可以为？（ ）

A．

INPUT

 B．

OUTPUT
C．

INPUT_PULLUP

 D．

INPUT_PULLDOWN
答案 详情
2．

关于ESP32 WROOM模块外设中，Arduino UNO/Nano主控板所不具备的是？（ ）

A．

霍尔传感器

 B．

蓝牙
C．

ADC

 D．

DAC
答案 详情
3．

 有关millis()函数下列说法正确的是？（ ）

A．

millis()函数返回当前程序自开始运行至当前的时间

 B．

millis()函数返回的时间单位为微秒
C．

系统长时间运行时，要预防保存millis()函数返回值的变量可能会发生数据溢出

 D．

在程序运行时，可将millis()函数的返回值归0，以防止数据溢出
答案 详情
4．

下列选项中程序中，用于在程序中表示变量a除以4的表达式有？（ ）

A．

a/4

 B．

a>>2
C．

a

 D．

a>>4
答案 详情
5．

下列函数中，用于将数据指定位设置为1的函数有？（ ）

A．

bitClear()

 B．

bitSet()
C．

bitWrite()

 D．

bitRead()
答案 详情

三、判断题

1．

74HC595移位寄存器芯片，SH_CP引脚是低电平是传送数据到移位寄存器。

A．正确 B．错误
答案 详情
2．

UART发送数据时，起始位为高电平。

A．正确 B．错误
答案 详情
3．

UART发送数据时，必须有校验位。

A．正确 B．错误
答案 详情
4．

主控板断电后，EEPROM中存储的数据会丢失。

A．正确 B．错误
答案 详情
5．

定义二维数组时，如果给数组元素赋初值，则第一维和第二维的长度声明可省略。

A．正确 B．错误
答案 详情
