2022年9月电子学会青少年机器人（五级）等级考试试卷
客观题 五级 2022 2022-11-11 10:58:13 77次

一、单选题

1．

74HC595移位寄存器芯片的工作原理，下列选项中，描述正确的是？（ ）

A．

并入并出

 B．

并入串出
C．

串入串出

 D．

串入并出
答案 详情
2．

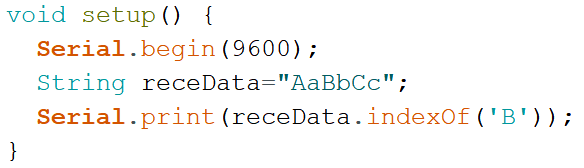

下列程序执行后,串口监视器显示的相应内容为？（ ）

A．

BbCC

 B．

Bb
C．

2

 D．

3
答案 详情
3．

与Arduino UNO/Nano主控板相比，下列选项中，ESP32 WROOM模组所独具备的外设是？（ ）

A．

GPIO

 B．

UART
C．

霍尔传感器

 D．

I2C
答案 详情
4．

ESP32 for Arduino，当数字信号输出函数digitalWrite(pin,value)中value的值为HIGH时，引脚pin所对应的电压是？（ ）

A．

1.8V

 B．

3.0V
C．

3.3V

 D．

5V
答案 详情
5．

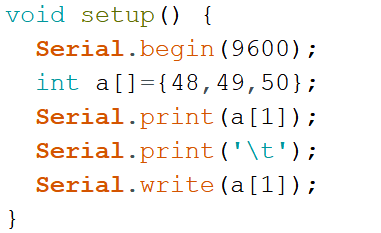

下列程序执行后,串口监视器显示的相应内容为？（ ）

A．

48 0

 B．

48 48
C．

49 1

 D．

49 49
答案 详情
6．

ESP32主控芯片中，与模拟输入相对应的外设是？（ ）

A．

LEDC

 B．

SigmaDelta
C．

DAC

 D．

ADC
答案 详情
7．

ESP32 for Arduino, 函数analogSetWidth(bits)中bits的值为9时，则函数analogRead()的返回值的范围是？（ ）

A．

0~1

 B．

0~511
C．

0~1023

 D．

0~4095
答案 详情
8．

ESP32 for Arduino采用LEDC方式进行模拟输出时，下列选项中，用于设置指定LEDC通道参数的函数是？（ ）

A．

ledcSetup()

 B．

ledcAttachPin()
C．

ledcWriteTone()

 D．

ledcWrite()
答案 详情
9．

ESP32 WROOM模组中核（core）的数量是?（ ）

A．

1个

 B．

2个
C．

3个

 D．

4个
答案 详情
10．

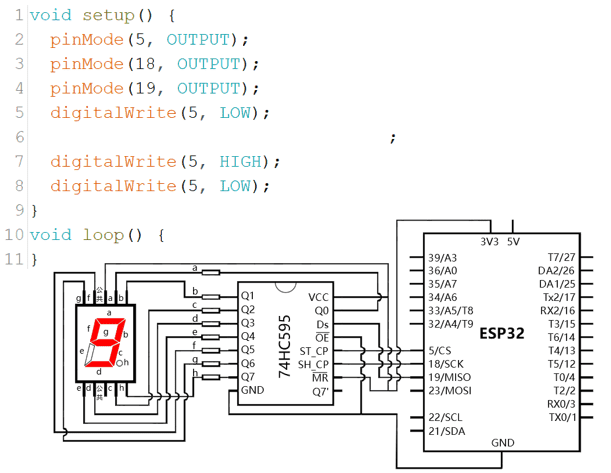

共阳数码管和74HC595移位寄存器芯片连接如下图所示，执行下列程序后，数码管显示的图形如图中红色所示，第6行所对应的程序为?（ ）

A．

 B．
C．

 D．
答案 详情
11．

下列程序执行后num的值是？（ ）

A．

42

 B．

46
C．

168

 D．

172
答案 详情
12．

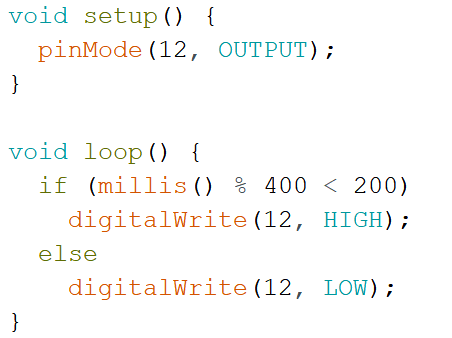

ESP32 for Arduino程序如下，引脚12连接板载LED灯，下列选项中，描述正确的是?（ ）

A．

板载LED灯以400毫秒的时间间隔闪烁。

 B．

板载LED灯以200毫秒的时间间隔闪烁。
C．

板载LED灯保持熄灭或者常亮状态。

 D．

板载LED灯的状态无法确定。
答案 详情
13．

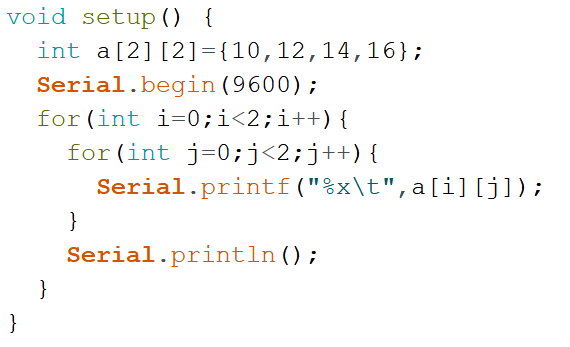

ESP32 for Arduino程序如下，串口监视器显示的结果是？（ ）

A．

 B．
C．

 D．
答案 详情
14．

表达式0xFA<<2的结果是？（ ）

A．

0xF4

 B．

0xE8
C．

0xD0

 D．

0x3E8
答案 详情
15．

UART采用奇校验发送十进制整数9时，校验位数据是？（ ）

A．

0

 B．

1
C．

2

 D．

3
答案 详情
16．

ESP32 for Arduino的函数中，用于读取霍尔传感器返回值的函数是？（ ）

A．

hallWrite()

 B．

hallRead()
C．

touchRead()

 D．

touchWrite()
答案 详情
17．

ESP32 for Arduino，下列选项中，描述不正确的是？（ ）

A．

当手触摸电容传感器对应的引脚时，电容传感器的返回值变小。

 B．

一般情况下，四位数码管采用动态显示。
C．

中断回调函数内的程序应当尽量简短。

 D．

霍尔传感器的返回值随着磁场强度的增大而减小。
答案 详情
18．

ESP32 for Arduino函数ledcSetup(channel,freq,bit_num)中，channel的含义是？（ ）

A．

设置PWM的频率

 B．

设置PWM的分辨率
C．

设置PWM的输出通道号

 D．

设置PWM的占空比
答案 详情
19．

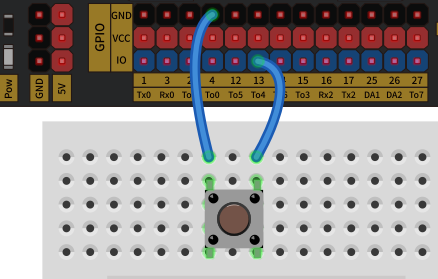

ESP32 for Arduino，读取按键开关的返回值，电路搭设如图所示，程序pinMode(13,mode);中mode的值应是？（ ）

A．

INPUT

 B．

OUTPUT
C．

INPUT_PULLUP

 D．

INPUT_PULLDOWN
答案 详情
20．

下列程序执行后num的值是？（ ）

A．

0xA5

 B．

0x5A
C．

0

 D．

1
答案 详情

二、多选题

1．

有关按键消抖，下列说法正确的是？（ ）

A．

按键抖动是因为按键内金属簧片在接触瞬间是一个连续通断的过程。

 B．

按键抖动分为前沿抖动和后沿抖动。
C．

常用的消抖方式有软件消抖和硬件消抖。

 D．

一般来说，按键抖动的次数是固定的。
答案 详情
2．

UART串行通信，完整的数据帧包含有？（ ）

A．

起始位

 B．

校验位
C．

数据位

 D．

停止位
答案 详情
3．

ESP32 for Arduino，下列选项所列的数据类型，运算符sizeof()返回值为1的是？（ ）

A．

boolean

 B．

char
C．

byte

 D．

int
答案 详情
4．

ESP32 for Arduino中，函数Serial.printf()中可用于表示整数输出的格式字符为？（ ）

A．

%o

 B．

 %d
C．

 %x

 D．

%f
答案 详情
5．

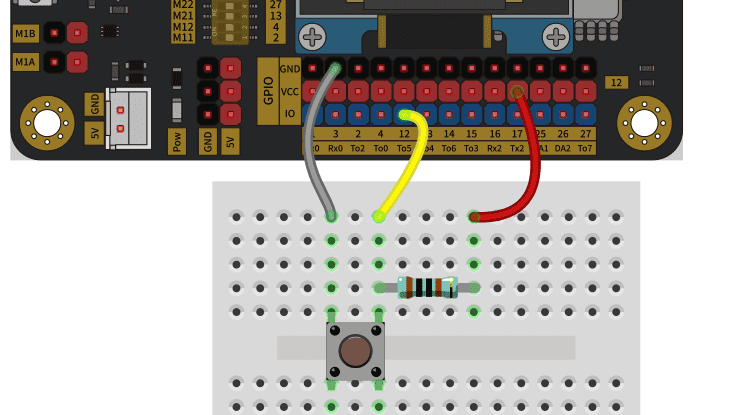

ESP32 for Arduino,电路如图所示，当按键按下时触发中断，对应的中断触发模式有？（ ）

A．

ONLOW

 B．

CHANGE
C．

RISING

 D．

FALLING
答案 详情

三、判断题

1．

ESP32 WROOM模组支持经典蓝牙和低功耗蓝牙两种模式。（ ）

A．正确 B．错误
答案 详情
2．

ESP32 for Arduino，通过digitalWrite()函数可以实现ESP32主控板所有的引脚输出高电平。（ ）

A．正确 B．错误
答案 详情
3．

UART进行数据传送时，用于数据发送的引脚是RX。（ ）

A．正确 B．错误
答案 详情
4．

二维数组初始化时，给出数组部分元素的初值，此时第一维的长度声明可以省略。（ ）

A．正确 B．错误
答案 详情
5．

标准的ASCII码使用7bit数据来表示常见的字母、数字、标点以及特殊控制字符。（ ）

A．正确 B．错误
答案 详情
