2023年5月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2023 2023-06-15 15:25:12 25次

一、单选题

1．

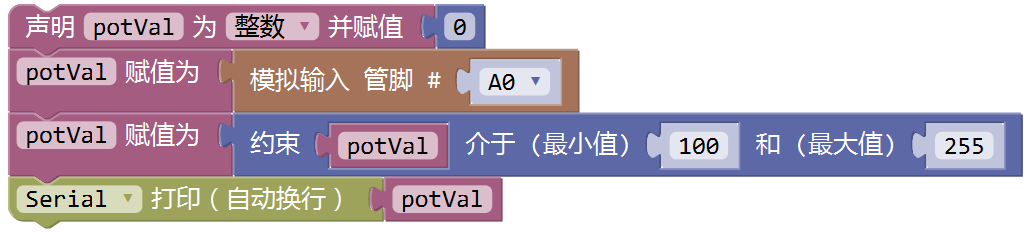

Arduino UNO/Nano主控板，电位器连接到A0引脚，下图程序运行时，变量potVal值的范围是？（ ）

A．

0~100

 B．

100~255
C．

0~1023

 D．

255~1023
答案 详情
2．

Arduino UNO/Nano主控板，下图程序模块中变量val值的有效范围是？（ ）

A．

0/1

 B．

0~5
C．

0~255

 D．

0~1023
答案 详情
3．

下列选项中，一般用作传感器是？（ ）

A．

直流马达

 B．

按键开关
C．

舵机

 D．

蜂鸣器
答案 详情
4．

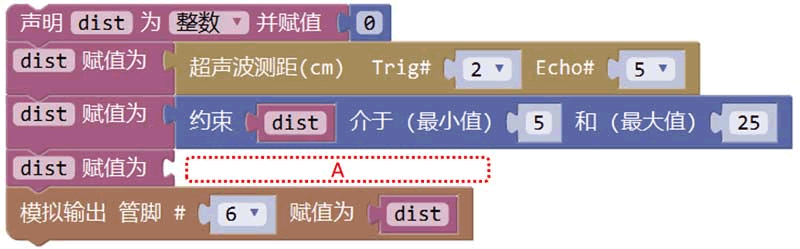

Arduino UNO/Nano主控板，通过超声波传感器检测障碍物的距离来控制LED灯亮度的变化，LED灯的阳极（正极）连接到主控板的6引脚，当障碍物靠近时，LED灯逐渐变亮，程序如下图所示，其中红框A对应的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
5．

Arduino UNO/Nano主控板，具有模拟信号输出功能的引脚数量有？（ ）

A．

6个

 B．

1个
C．

20个

 D．

22个
答案 详情
6．

下列选项中，属于绝缘体的是？（ ）

A．

杜邦线

 B．

钥匙
C．

橡胶棒

 D．

自来水
答案 详情
7．

程序模块如下，串口监视器输出的值是？（ ）

A．

2

 B．

2.50
C．

50

 D．

50.50
答案 详情

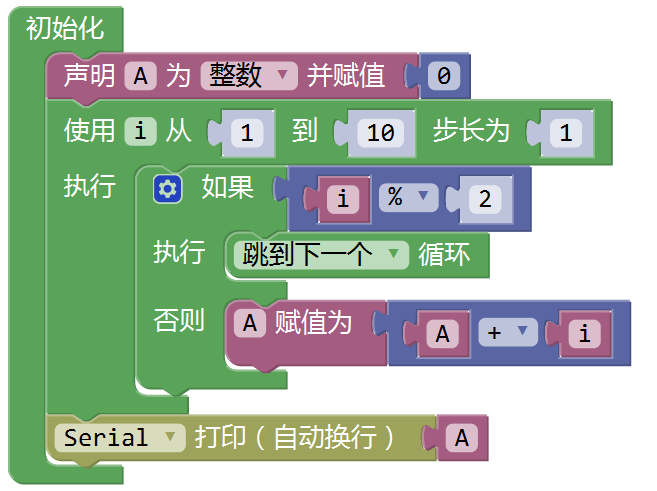

8．

程序模块如下，串口监视器输出的值是？（ ）

A．

10

 B．

25
C．

30

 D．

55
答案 详情
9．

正常情况下，人体的安全电压不高于？（ ）

A．

5V

 B．

12V
C．

36V

 D．

220V
答案 详情
10．

程序模块如下，该模块属于？（ ）

A．

顺序结构

 B．

循环结构
C．

选择结构

 D．

单分支结构
答案 详情
11．

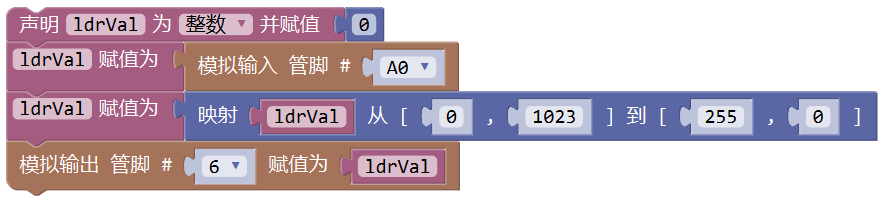

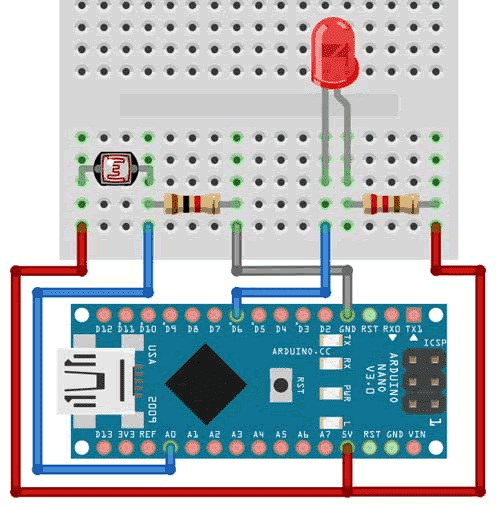

Arduino Nano主控板，通过光敏电阻控制LED灯亮度的变化。电路搭设及程序如下图所示，当光照强度逐渐减弱时，LED的亮度变化是？（  ）

A．

LED灯逐渐变暗

 B．

LED灯逐渐变亮
C．

LED灯闪烁

 D．

LED灯亮度保持不变
答案 详情
12．

一般情况下，下列器件中，可使用下图程序模块的是？（ ）

A．

按键开关模块

 B．

LED模块
C．

蜂鸣器模块

 D．

舵机
答案 详情
13．

按键模块连接到2引脚，LED灯模块连接到3引脚，程序如下，下列说法正确的是？（  ）

A．

按键按下后LED点亮

 B．

按键按下后LED灯熄灭
C．

按键按下后LED灯闪烁

 D．

按键按下后，LED灯可能点亮也可能熄灭
答案 详情
14．

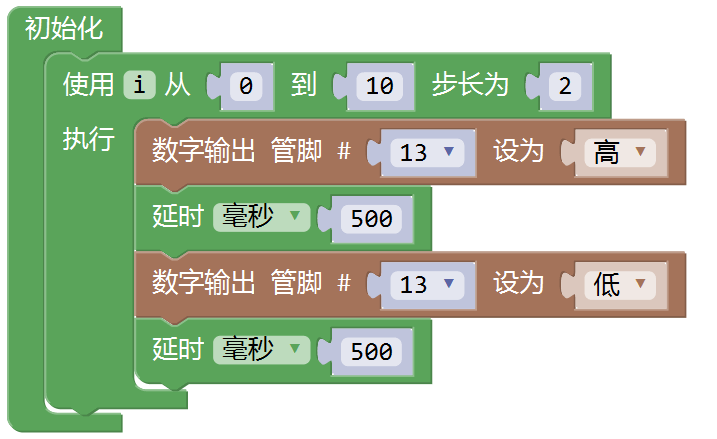

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁的次数是？（ ）

A．

5

 B．

6
C．

10

 D．

11
答案 详情
15．

下列选项中，表示元器件电源（正极）的符号标识有？（ ）

A．

-

 B．

VCC
C．

G

 D．

GND
答案 详情
16．

下列选项中，用于表示电压单位名称的是？（ ）

A．

安培

 B．

瓦特
C．

欧姆

 D．

伏特
答案 详情
17．

下列选项所示流程图图例中，用于表示程序开始和结束的是？（ ）

A．

 B．
C．

 D．
答案 详情
18．

如图所示电路，下列说法正确的是？（ ）

A．

电路中电阻R3和电阻R4是并联

 B．

当电源电压升高时，支路电流Ia减小
C．

支路电流Ia和Ib的值可能相同

 D．

两个支路的电阻之和相同，即R1+R2=R3+R4
答案 详情
19．

控制装置中，将非电的物理量转化为电信号的器件是？（ ）

A．

执行器

 B．

传感器
C．

数字信号

 D．

模拟信号
答案 详情
20．

下列电路符号中，用于标识电阻的是？（ ）

A．

 B．
C．

 D．
答案 详情

二、多选题

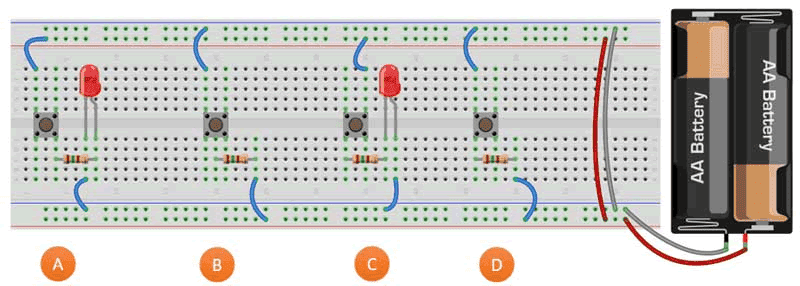

1．

如图所示电路中，不正确的有？（ ）

A．

电路A

 B．

电路B
C．

电路C

 D．

电路D
答案 详情
2．

采用Arduino UNO/Nano主控板为外设供电，主控板可提供的电压输出有？（ ）

A．

3V

 B．

3.3V
C．

5V

 D．

12V
答案 详情
3．

Arduino UNO/Nano主控板，下列选项中，可用于存储数据的外设有？（ ）

A．

SRAM

 B．

Flash
C．

EEPROM

 D．

GPIO
答案 详情
4．

下列有关Arduino的描述中，正确的是？（ ）

A．

Arduino仅指硬件主控板

 B．

Arduino仅指Arduino 图形化编程语言
C．

我们所使用的Arduino UNO主控板是众多Arduino主控板中的一种

 D．

Arduino以开源的方式进行推广
答案 详情
5．

下列选项中，可实现延时0.01秒的有？（ ）

A．

 B．
C．

 D．
答案 详情

三、判断题

1．

Arduino UNO/Nano主控板的模拟输出引脚，也可以作为数字输入引脚使用。（ ）

A．正确 B．错误
答案 详情
2．

串联电路中各用电器的电流相等。（ ）

A．正确 B．错误
答案 详情
3．

下图程序模块的运算结果是1。（ ）

A．正确 B．错误
答案 详情
4．

电路搭设完毕，通电前要检查电路，避免元器件正负极反接而造成元器件损坏。（ ）

A．正确 B．错误
答案 详情
5．

正常情况下，Arduino UNO/Nano主控板单个引脚的最大输出电流是20mA。（ ）

A．正确 B．错误
答案 详情
