2025年9月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2025 2025-10-24 14:30:43 141次

一、单选题

1．

流程图如下，下列选项中可与该流程图对应的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情
2．

如图所示电路，当光照强度增大时，下列选项中，关于电路中电流I说法正确的是？（ ）

A．

增大

 B．

减小
C．

不变

 D．

没有规律，不能确定
答案 详情
3．

下列选项中，说法错误的是？（ ）

A．

搭设电路时，不可以带电插拔元器件

 B．

电路搭设完毕，通电前要检查电路
C．

电路搭设时，需要注意元器件的工作电压是否和电源的电压一致

 D．

电路搭设时，需要关注与LED串联的分压电阻的极性
答案 详情
4．

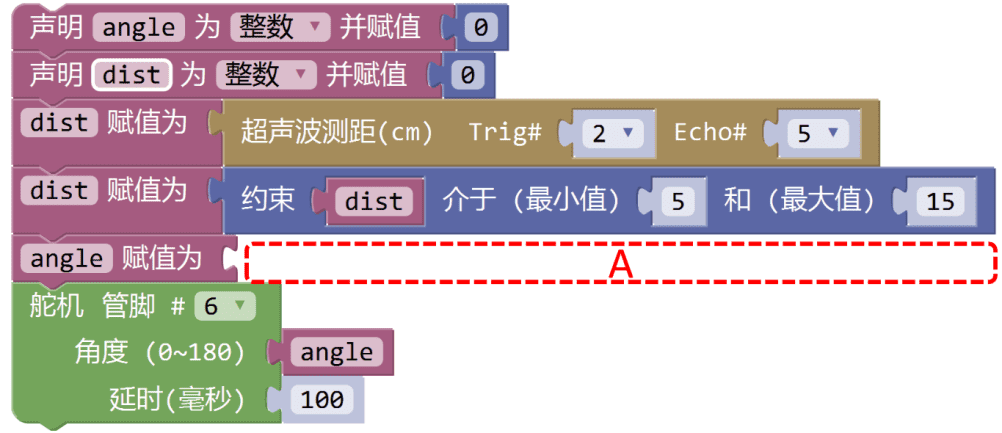

Arduino UNO/Nano主控板，通过超声波传感器检测障碍物的距离来控制舵机旋转角度的变化，舵机连接到主控板的6引脚，当障碍物靠近时，舵机的转动角度减小，部分程序如下图所示，其中红框A对应的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
5．

Arduino UNO/Nano主控板中，同时具有模拟信号输入和输出功能的引脚数量有？（ ）

A．

0个

 B．

6个
C．

14个

 D．

20个
答案 详情
6．

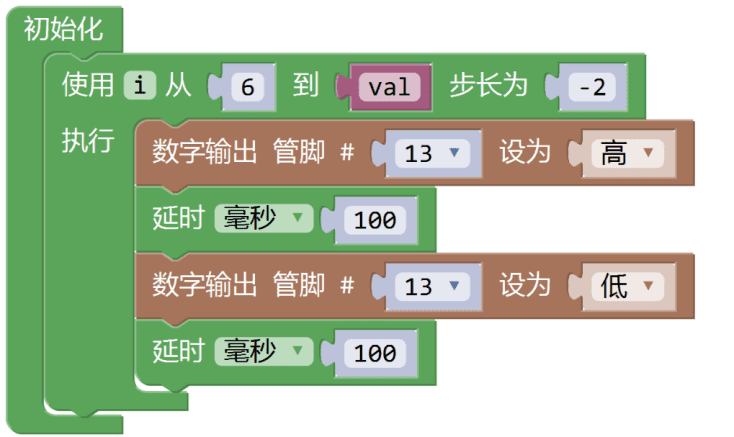

Arduino UNO/Nano主控板，下图程序模块控制板载LED灯闪烁3次，程序中变量val的值是？（ ）

A．

10

 B．

6
C．

2

 D．

0
答案 详情
7．

下列选项中，关于执行器描述正确的是？（ ）

A．

将非电的物理量转化为数字信号的器件

 B．

将非电的物理量转化为模拟信号的器件
C．

将非电的物理量转化为电信号的器件

 D．

将电信号转化为其他形式信号的器件
答案 详情
8．

以下选项中，哪个属于模拟数据？

A．

汽车行驶的速度

 B．

公园内游园的人数
C．

室外温度

 D．

停车场空的车位数
答案 详情
9．

下列选项中，当两个条件中有一个条件成立时，整个条件就成立，所对应的逻辑运算符是？（ ）

A．

 B．
C．

 D．
答案 详情
10．

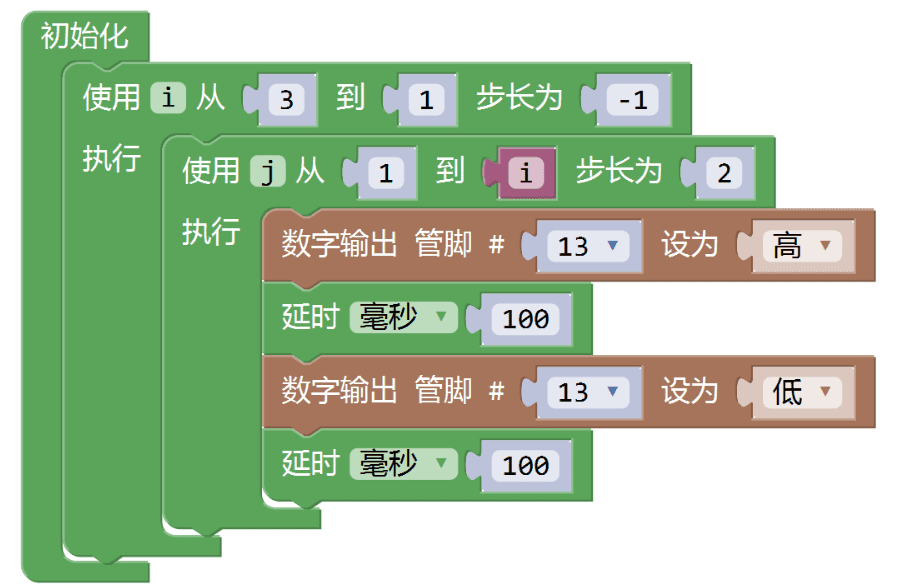

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁的次数是？（ ）

A．

1

 B．

3
C．

4

 D．

6
答案 详情
11．

下列选项中，读取按键模块的返回值所对应的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
12．

下列电路符号中，用于标识导线的是？（ ）

A．

 B．
C．

 D．
答案 详情
13．

下列选项中，用于表示电阻单位的是？（ ）

A．

I

 B．

U
C．

R

 D．

Ω
答案 详情
14．

下列选项中，一般用做模拟信号传感器的是？（ ）

A．

LED

 B．

按键开关
C．

电位器

 D．

蜂鸣器
答案 详情
15．

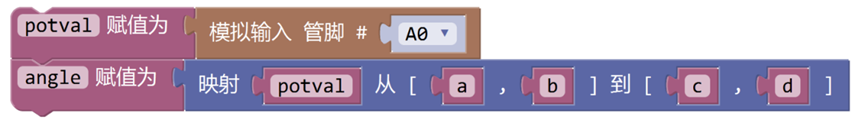

通过旋转电位器控制舵机的转动，部分程序如下，变量angle值的范围在45~135之间，变量a/b/c/d的值是？（ ）

A．

0/45/1023/135

 B．

0/135/1023/45
C．

45/135/0/1023

 D．

0/1023/45/135
答案 详情
16．

Arduino UNO/Nano主控板，程序模块如下，程序中变量val值的范围是？（ ）(25-09-03)

A．

0/1

 B．

0/1023
C．

0~255

 D．

0~1023
答案 详情
17．

通常情况下，下列选项中，属于绝缘体的是？（ ）

A．

杜邦线

 B．

钥匙
C．

纸张

 D．

雨水
答案 详情
18．

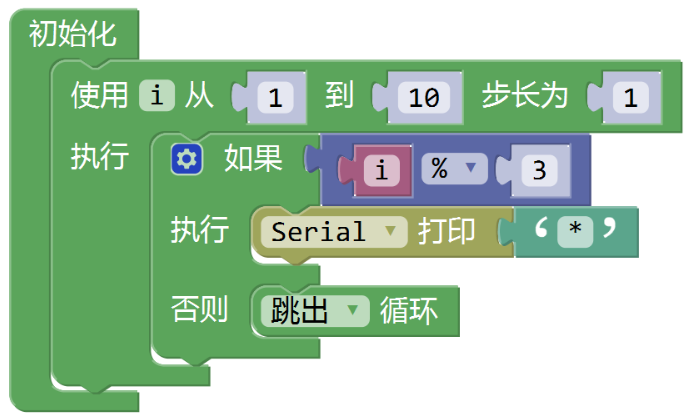

程序模块如下，程序运行后，串口监视器输出的值是？（ ）

A．

*

 B．

**
C．

***

 D．

**********
答案 详情
19．

在电路的基本组成中，电阻属于？（ ）

A．

导线

 B．

电源
C．

开关

 D．

用电器
答案 详情
20．

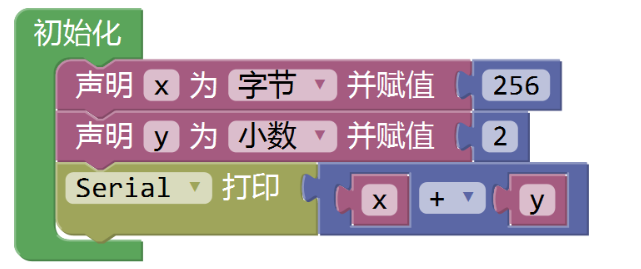

程序模块如下，程序运行后，串口监视器输出的值是？（ ）

A．

258

 B．

258.00
C．

2

 D．

2.00
答案 详情
21．

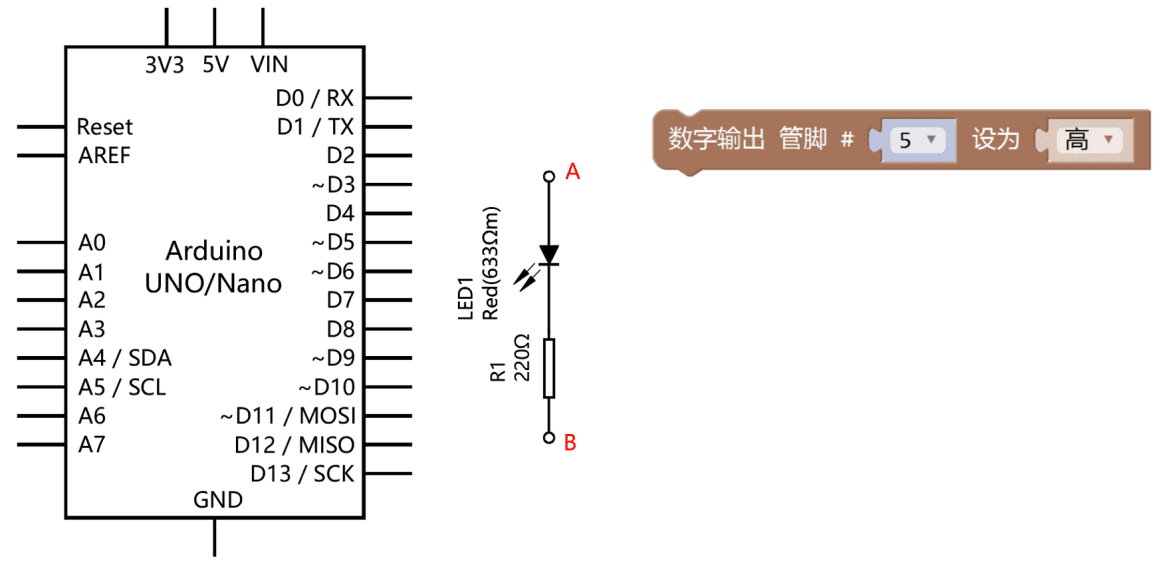

Arduino UNO/Nano主控板，通过引脚5控制LED灯的状态，程序和部分电路原理图如下，下列选项中，LED灯点亮所对应的电路连接是？（ ）

A．

节点A连接到5V引脚，节点B连接到引脚5

 B．

节点A连接到GND，节点B连接到引脚5
C．

节点A连接到引脚5，节点B连接到5V引脚

 D．

节点A连接到引脚5，节点B连接到GND
答案 详情

二、多选题

1．

下列选项中，表示元器件电源（正极）的标识符有？（ ）

A．

Vin

 B．

V
C．

5V

 D．

VCC
答案 详情
2．

如图所示电路，I1和I2分别表示流经电阻R1和R2的电流，U1和U2分别表示电阻R1和R2两端的电压，U表示电源电压，I表示总的电流，下列选项中，正确的是？（ ）

A．

I1=U1/R1

 B．

I2=U2/R2
C．

I1=I2

 D．

I=I1+I2
答案 详情
3．

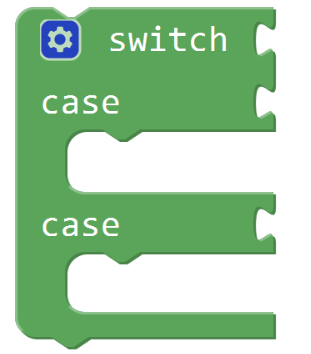

下列选项中，属于选择结构的有？（ ）

A．

 B．
C．

 D．
答案 详情
4．

下列选项中，属于传感器的是？（ ）

A．

按键

 B．

电位器
C．

LED

 D．

蜂鸣器
答案 详情

三、判断题

1．

Arduino包含了开源硬件和软件平台，其以开源的方式进行推广。（ ）

A．正确 B．错误
答案 详情
2．

二极管具有单向导通的特性。（ ）

A．正确 B．错误
答案 详情
3．

正常状况下人体的安全电压为220V。（ ）

A．正确 B．错误
答案 详情
4．

并联电路中，干路电流等于各支路的电流之和。（ ）

A．正确 B．错误
答案 详情
5．

如下图所示的模块的作用是结束本次循环，开始下一次循环。（ ）

A．正确 B．错误
答案 详情
