2026年6月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2026 2026-07-10 20:57:29 289次

一、单选题

1．

下列选项中，用于表示电压单位的选项是？（ ）

A．

A

 B．

V
C．

I

 D．

U
答案 详情
2．

通常情况下，下列选项中，可用于读取引脚输入数字信号的模块是？（ ）

A．

 B．
C．

 D．
答案 详情
3．

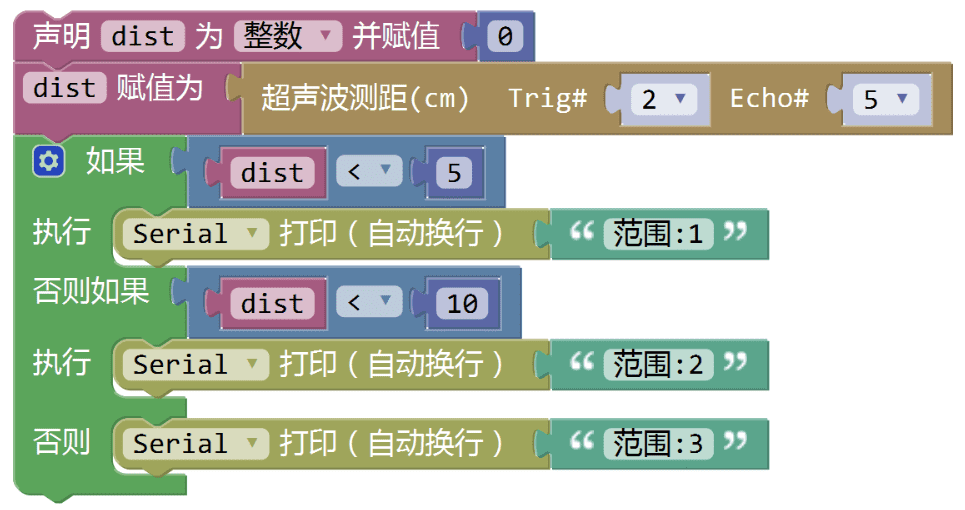

对超声波传感器的返回值dist进行判断，输出对应的信息，程序模块如下，当串口监视器输出的结果为“范围2”时，返回值dist的范围是？（ ）

A．

dist ＜ 5

 B．

dist ＜ 10
C．

dist ＞ 10

 D．

5 ≤ dist ＜ 10
答案 详情
4．

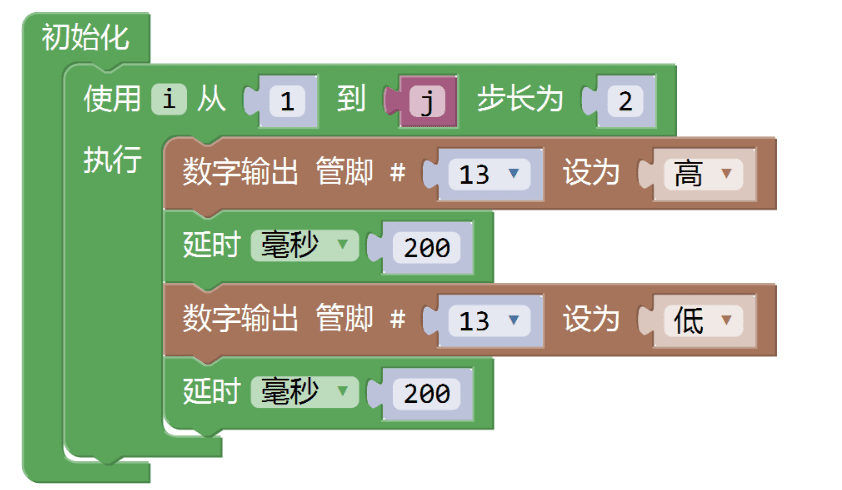

Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁时长为2秒，变量j的值是？（ ）

A．

4

 B．

5
C．

8

 D．

10
答案 详情
5．

程序模块如下图所示，当该程序模块的返回值是1023时，变量i的值是？（ ）

A．

0

 B．

255
C．

512

 D．

1023
答案 详情
6．

正常情况下，Arduino UNO/Nano主控板程序存储器的容量是？（ ）

A．

2Kb

 B．

32Kb
C．

2KB

 D．

32KB
答案 详情
7．

Arduino UNO/Nano主控板，程序模块如下，当变量i的值为255时，该模块运行后，3引脚输出的等效电压是？（ ）

A．

0V

 B．

1V
C．

2.5V

 D．

5V
答案 详情
8．

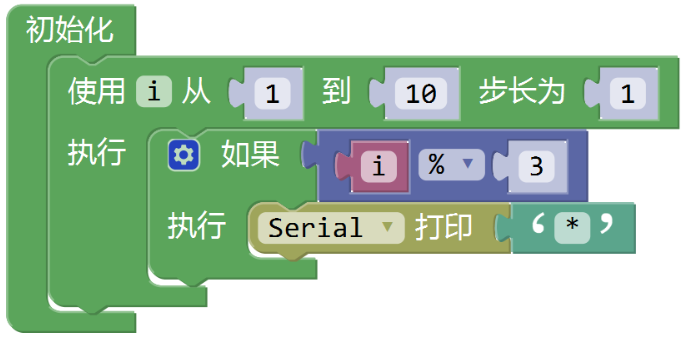

程序模块如下，程序运行后，串口监视器输出的值是？（ ）

A．

****

 B．

******
C．

********

 D．

**********
答案 详情
9．

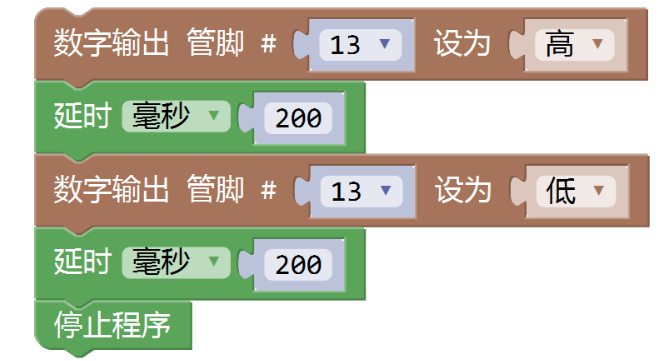

Arduino UNO/Nano主控板，程序如下图所示，程序运行后，下列选项中关于板载LED灯描述正确的是？（ ）

A．

板载LED灯处于点亮状态

 B．

板载LED灯处于熄灭状态
C．

板载LED灯以200毫秒的间隔闪烁

 D．

板载LED灯以200微秒的间隔闪烁
答案 详情
10．

在控制系统中，蜂鸣器通常属于？（ ）

A．

传感器

 B．

执行器
C．

控制器

 D．

输入设备
答案 详情
11．

下列有关Arduino的描述中，正确的是？（ ）

A．

Arduino仅指硬件主控板

 B．

Arduino仅指Arduino IDE
C．

Arduino起源于中国

 D．

Arduino包含开源硬件和软件
答案 详情
12．

正常情况下，人体的安全电压不高于？（ ）(2026.6)

A．

5V

 B．

12V
C．

36V

 D．

220V
答案 详情

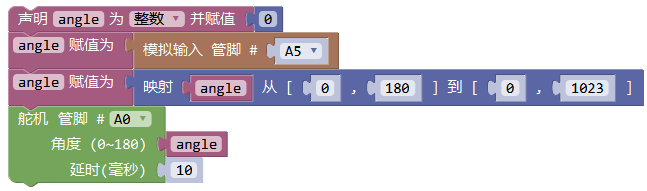

13．

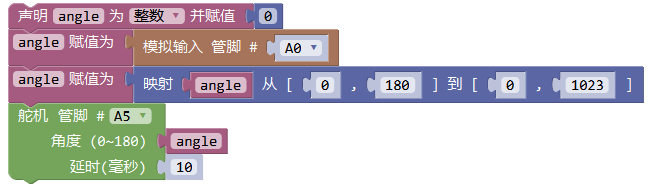

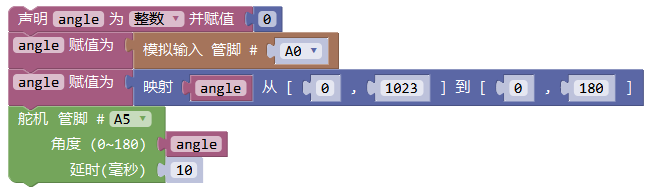

Arduino UNO/Nano主控板，使用电位器控制舵机的转动角度，电位器连接在A0引脚，舵机连接在A5引脚，下列选项中，实现当电位器从一端旋转至另外一端时，舵机从0度旋转至180度的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
14．

超声波测距模块如下，下列选项中说法正确的是？（ ）

A．

引脚5为超声波传感器的触发信号接收引脚

 B．

引脚2返回超声波传感器的检测数据
C．

模块返回距离值的单位是毫米

 D．

通过该程序模块可以获得超声波传感器的返回值
答案 详情
15．

流程图图例如下，该图例对应的功能是？（ ）

A．

开始/结束

 B．

输入/输出
C．

判断

 D．

处理
答案 详情
16．

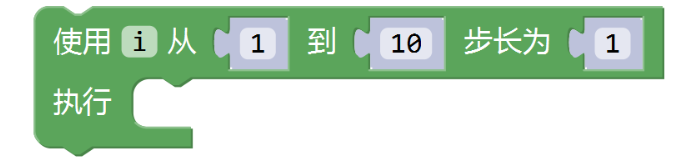

程序模块如下图所示，该模块对应的程序结构是？（ ）

A．

顺序结构

 B．

选择结构
C．

循环结构

 D．

判断结构
答案 详情
17．

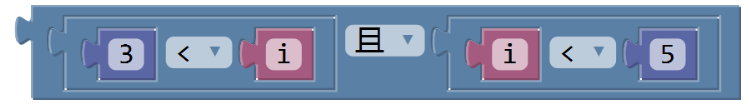

程序模块如下图所示，当该程序模块的返回值为真时，下列选项中，满足条件的i值是？（ ）

A．

1

 B．

3
C．

4

 D．

5
答案 详情
18．

在电路原理图中，下图所示标识符表示的是？（ ）

A．

电阻

 B．

电源
C．

二极管

 D．

光敏电阻
答案 详情

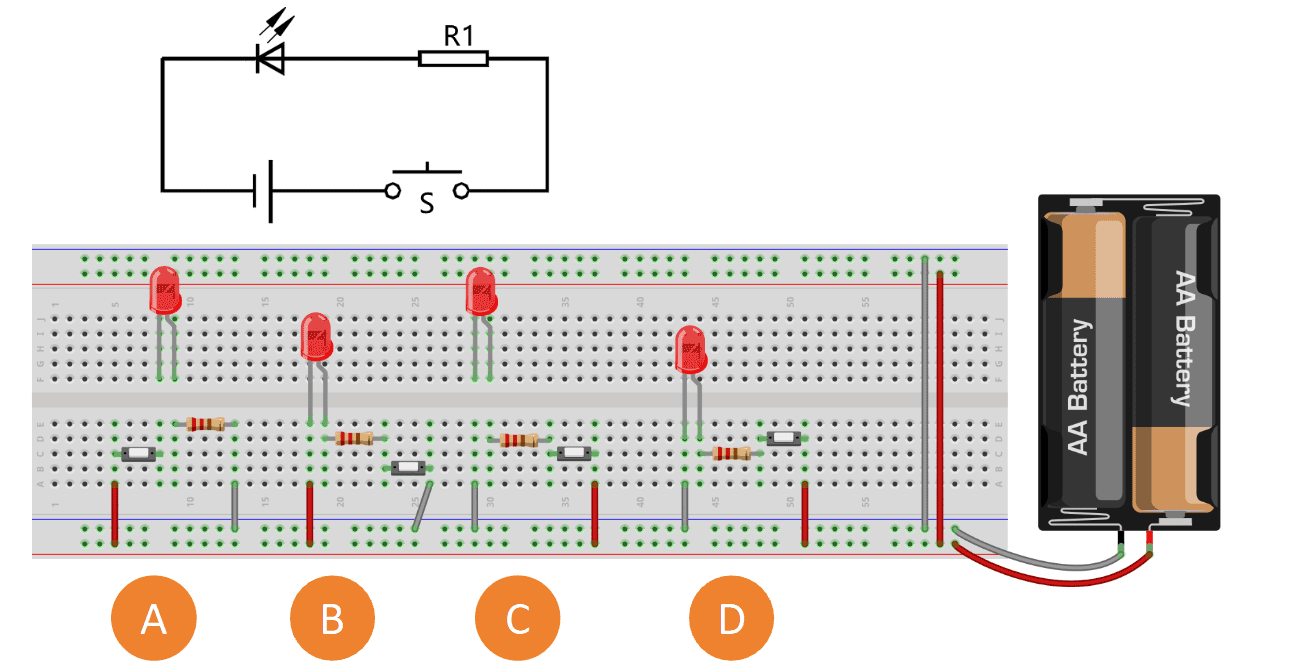

19．

电路原理图如下图所示，下列选项中，和电路原理图相一致的是？（ ）

A．

A

 B．

B
C．

C

 D．

D
答案 详情
20．

下列选项中，属于数字信号的是？（ ）

A．

音量的大小

 B．

按键开关的输入
C．

自来水管中水的流量

 D．

汽车行驶的速度
答案 详情

二、多选题

1．

下列选项中，表示元器件电源（负极）的标识符有？（ ）

A．

-

 B．

G
C．

GND

 D．

VCC
答案 详情
2．

关于串联电路，下列选项中说法错误的有？（ ）

A．

串联电路的电流等于电路中各部分元件的电流之和

 B．

串联电路各处的电压相等
C．

串联电路中，各支路的两端分别连接于两个节点

 D．

串联电路只要有一处断开，整个电路就成为断路
答案 详情
3． 一般情况下，下列器件中，可用下图程序模块读取器件返回值的有？（ ）
A．

电位器模块

 B．

光敏电阻模块
C．

按键模块

 D．

超声波传感器
答案 详情
4．

通常情况下，下列选项中，属于绝缘体的有？（ ）

A．

雨水

 B．

木棒
C．

纸张

 D．

空气
答案 详情
5．

Arduino UNO/Nano主控板，在Mixly程序中使用变量保存模拟输入模块的返回值，通常情况下,该变量的数据类型不可以是？（ ）

A．

整数型

 B．

字符型
C．

字节型

 D．

布尔型
答案 详情

三、判断题

1．

电路搭设时，应断开电源，避免带电插拔器件。（ ）

A．正确 B．错误
答案 详情
2．

Arduino UNO/Nano主控板工作时，可以通过USB端口给主控板供电。（ ）

A．正确 B．错误
答案 详情
3．

Mixly程序设计中，整数0为假。（ ）

A．正确 B．错误
答案 详情
4．

Arduino UNO/Nano主控板，程序中采用数字输入模块读取一个引脚的返回值，当该引脚输入高电平时，返回值为1。（ ）

A．正确 B．错误
答案 详情
5．

根据欧姆定律可知，电阻的阻值随着电压的增大而增大。（ ）(2026.6)

A．正确 B．错误
答案 详情
