2019年12月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 更早 2022-11-08 11:39:41 90次

一、单选题

1．

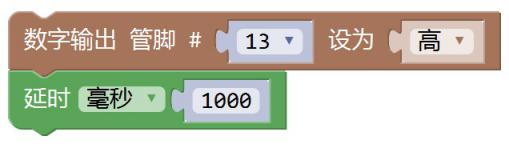

Arduino编程，程序如图所示，程序运行后，板载小灯的状态是？（ ）

A．

点亮

 B．

熄灭
C．

闪烁

 D．

不确定
答案 详情
2．

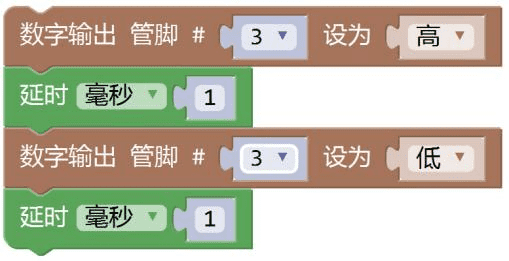

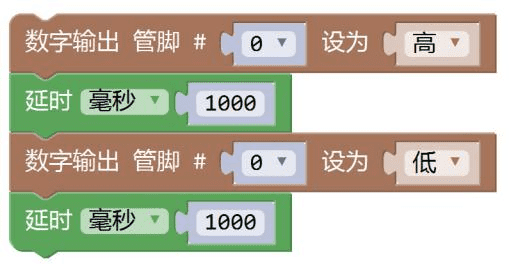

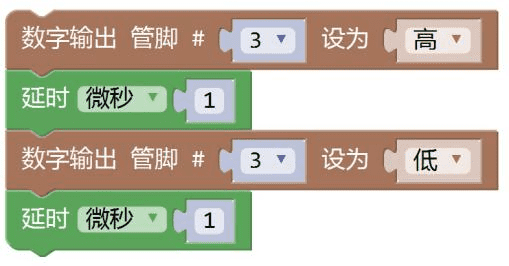

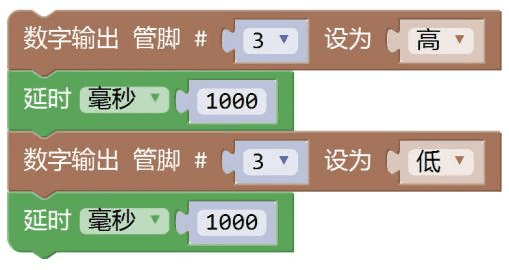

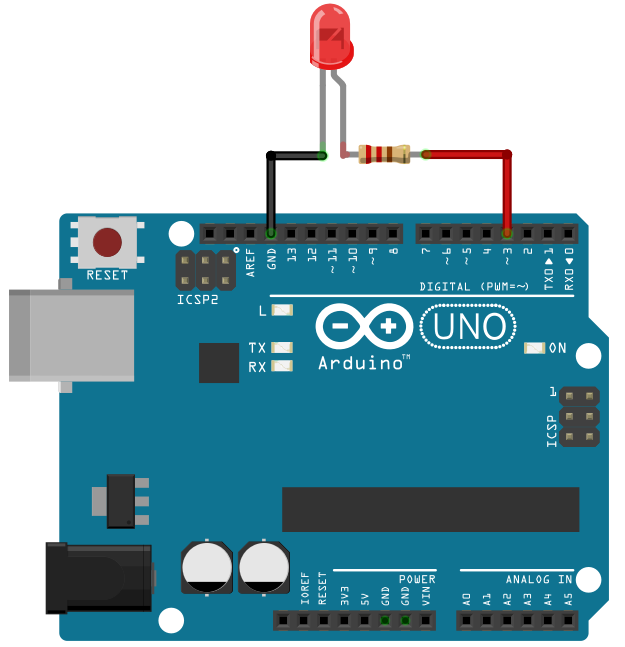

参考电路搭建图，如果想让LED小灯间隔1秒时间闪烁，正确的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
3．

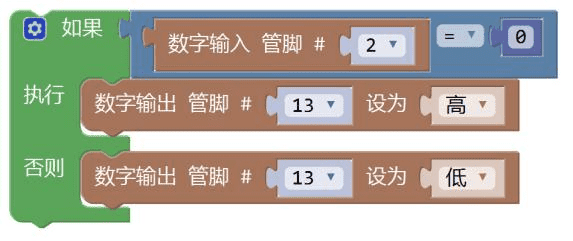

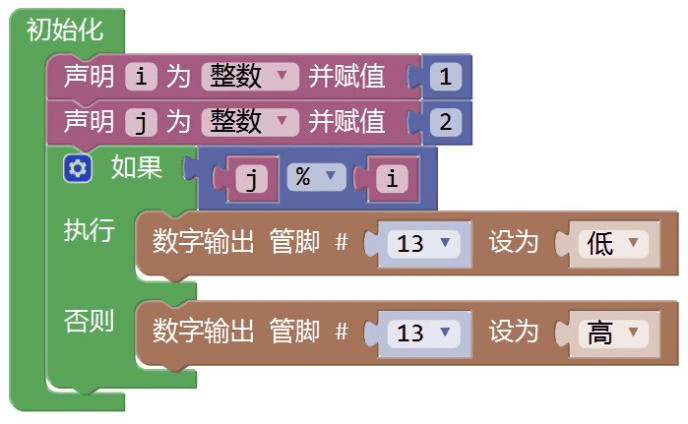

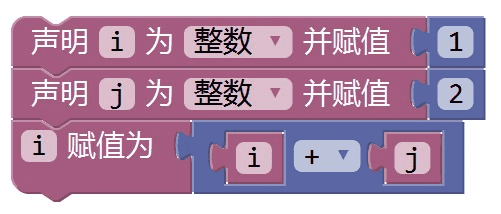

以下程序结构中不属于顺序结构的是？（ ）

A．

 B．
C．

 D．
答案 详情
4．

人体的“大脑-眼睛-手脚”可以对应机器人的哪些部分？（ ）

A．

传感器-执行器-控制器

 B．

执行器-控制器-传感器
C．

控制器-执行器-传感器

 D．

控制器-传感器-执行器
答案 详情
5．

我国家用微波炉使用的电压是多少？（  ）

A．

220V

 B．

110V
C．

36V

 D．

5V
答案 详情
6．

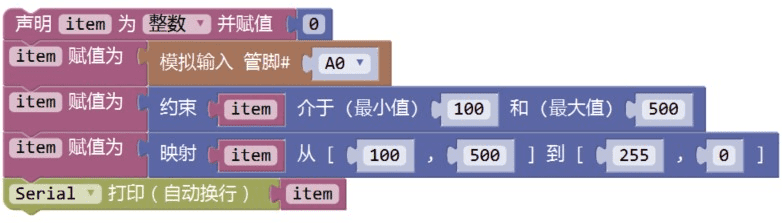

下图所示程序中，模拟输入模块A0引脚的返回值为0时，则串口监视器中显示的item的值为?

A．

0

 B．

500
C．

100

 D．

255
答案 详情
7．

图中程序所对应的传感器可能是？（ ）

A．

按钮

 B．

电位器
C．

LED小灯

 D．

超声波传感器
答案 详情
8．

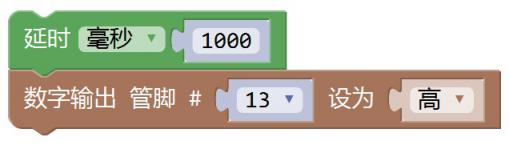

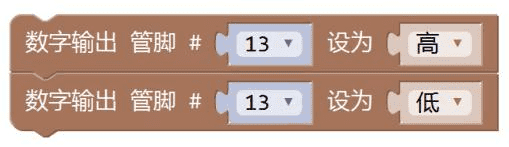

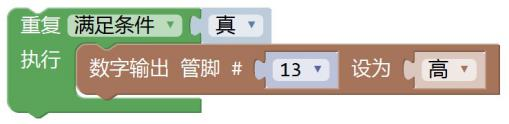

点亮Arduino UNO控制板的板载小灯，以下程序合理的是？（  ）

A．

 B．
C．

 D．
答案 详情
9．

下图程序运行一次后i的值是多少？（ ）

A．

1

 B．

2
C．

3

 D．

4
答案 详情
10．

以下管脚中，支持Arduino UNO控制板的PWM输出的是？（ ）

A．

1

 B．

2
C．

3

 D．

4
答案 详情
11．

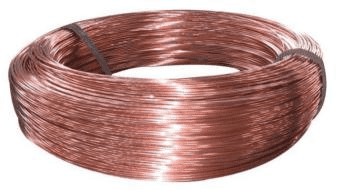

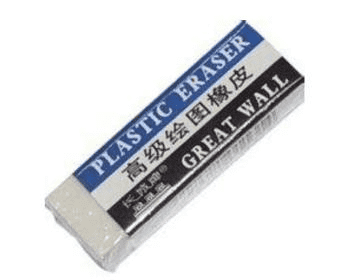

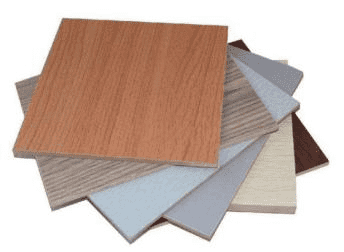

以下物质中，可以导电的是？（  ）

A．

 B．
C．

 D．
答案 详情
12．

在绘制流程图时，用哪一个符号表示判断？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
13．

2节五号干电池串联后，电压为？（  ）

A．

1V

 B．

1.5V
C．

2V

 D．

3V
答案 详情
14．

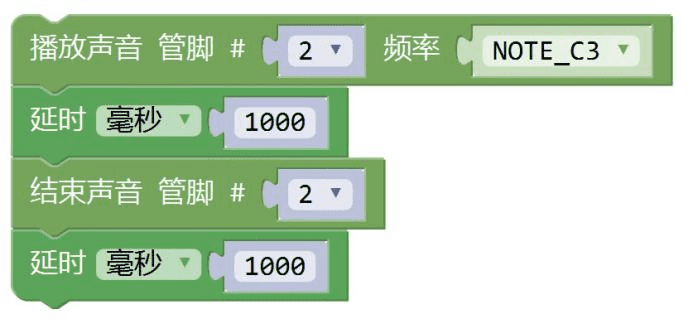

如图程序所示，接在2号管脚上的蜂鸣器效果是？（ ）

A．

蜂鸣器响起1秒，停止1秒

 B．

蜂鸣器响起1000秒，停止1000秒
C．

蜂鸣器响起后立刻停止

 D．

蜂鸣器不发声
答案 详情
15．

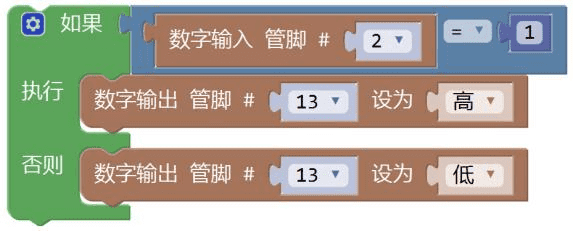

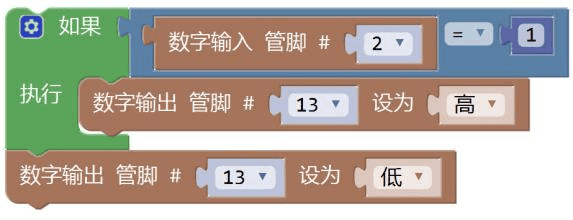

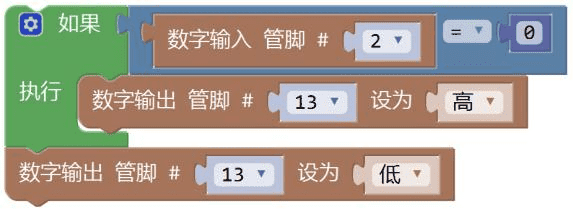

已知LED小灯接在Arduino控制板13号管脚上，按钮接在2号管脚上。且按钮按下数字值为0，不按时数字值为1？

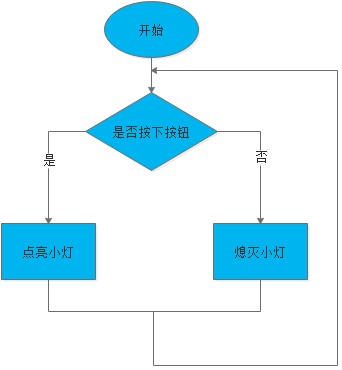

参考以下流程图，正确的程序为（程序默认处于循环状态）？（  ）

A．

 B．
C．

 D．
答案 详情
16．

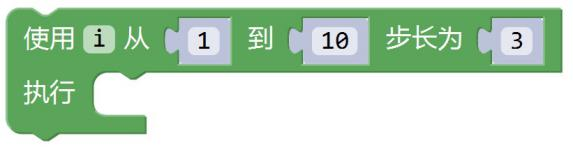

以下循环程序将会执行几次？（ ）

A．

1次

 B．

2次
C．

3次

 D．

4次
答案 详情
17．

如果将LED小灯直接接在Arduino控制板上（不用限流电阻保护），哪一个管脚是安全的？（ ）

A．

都不安全

 B．

都安全
C．

A0管脚

 D．

13号管脚
答案 详情
18．

以下管脚中，支持Arduino UNO控制板的模拟输入的是？（ ）

A．

3

 B．

6
C．

13

 D．

A0
答案 详情
19．

Arduino UNO控制板上的板载小灯是和几号管脚相连的？（ ）

A．

10

 B．

11
C．

12

 D．

13
答案 详情
20．

按钮是属于？（ ）

A．

数字输入设备

 B．

数字输出设备
C．

模拟输入设备

 D．

模拟输出设备
答案 详情

二、多选题

1．

以下Arduino UNO控制板的管脚中，支持PWM模拟输出的有？（ ）

A．

3

 B．

5
C．

6

 D．

9
答案 详情
2．

以下传感器中，信号类型属于模拟值的有？（ ）

A．

电位器

 B．

光敏电阻
C．

按钮

 D．

温度传感器
答案 详情
3．

以下符号中，不属于发光二极管的是？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
4．

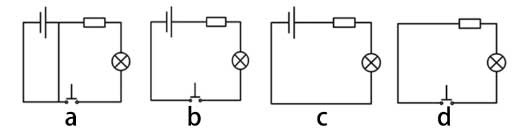

以下电路图中，错误的是？（ ）

A．

a

 B．

b
C．

c

 D．

d
答案 详情
5．

以下程序中，不合理的有？（  ）

A．

 B．
C．

 D．
答案 详情

三、判断题

1．

下列程序可以获取A0管脚的模拟值。 （  ）

A．正确 B．错误
答案 详情
2．

下列程序在串口监视器中输出的值是3。（  ）

A．正确 B．错误
答案 详情
3．

电流的方向是正电荷做定向移动的方向。（ ）

A．正确 B．错误
答案 详情
4．

并联电路各个支路的电压相等。（ ）

A．正确 B．错误
答案 详情
5．

发光二极管区分正负极。（ ）

A．正确 B．错误
答案 详情
