2024年9月电子学会青少年机器人（五级）等级考试试卷
客观题 五级 2024 2024-11-12 16:41:01 128次

一、单选题

1．

ESP32 for Arduino，下列选项中，关于函数ledcDetachPin()的功能描述正确的是？（ ）

A．

设定指定LEDC通道的参数

 B．

将指定通道的PWM信号输出到GPIO引脚
C．

 向指定通道输出模拟信号

 D．

取消指定引脚的PWM信号输出
答案 详情
2．

通过shiftOut()函数向级联74HC595移位寄存器芯片DS引脚发送数据，部分程序及移位寄存器中的数据如下，程序变量val1和val2的值分别是？（ ）

A．

0x16 0x5F

 B．

 0x16 0xFA
C．

 0x68 0x5F

 D．

 0x68 0xFA
答案 详情
3．

74HC595移位寄存器芯片的引脚中，下列选项中，关于引脚ST_CP描述正确的是？（ ）

A．

并行数据输出引脚

 B．

 输出锁存时钟引脚
C．

数据输入时钟引脚

 D．

串行数据输入引脚
答案 详情
4．

一般情况下，ESP32主控板的工作电压是?（ ）

A．

1.8V

 B．

3.3V
C．

 3.6V

 D．

5V
答案 详情
5．

下图程序运行后，串口监视器显示的结果是？（ ）

A．

0

 B．

3
C．

6

 D．

9
答案 详情
6．

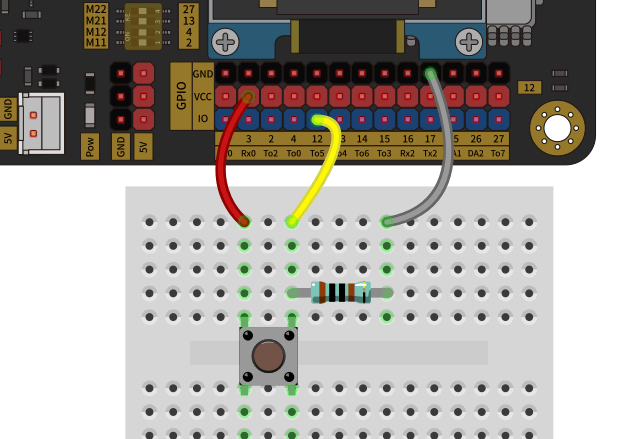

ESP32 for Arduino，按键开关连接到引脚2，电路如图所示，当按键按着时触发中断，中断设置函数 attachInterrupt(pin, function, mode)中，mode对应的参数应该是？（ ）

A．

RISING

 B．

FALLING
C．

ONHIGH

 D．

ONLOW
答案 详情
7．

程序 Serial.print(12,8); 运行后，串口监视器显示的结果是？（ ）

A．

C

 B．

8
C．

12

 D．

14
答案 详情
8．

ESP32 for Arduino，程序Serial.printf()中格式字符“%x”的含义是？（ ）

A．

表示八进制整数输出

 B．

表示十进制整数输出
C．

表示十六进制整数输出

 D．

表示单个字符输出
答案 详情
9．

ESP32主控芯片中，具有8通道模拟输出的外设是？（ ）

A．

 LEDC

 B．

SigmaDelta
C．

 DAC

 D．

ADC
答案 详情
10．

0xC ^ 0x9的值是？（ ）

A．

5

 B．

9
C．

11

 D．

17
答案 详情
11．

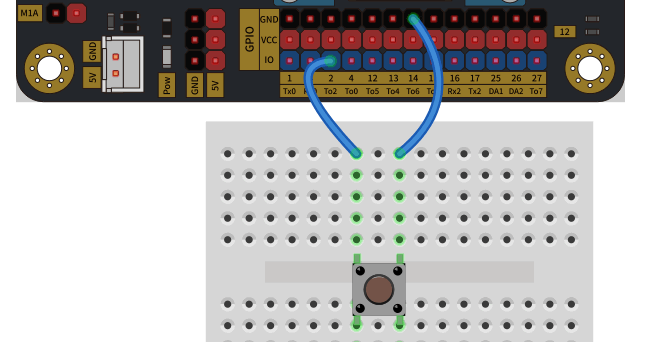

ESP32 for Arduino，通过引脚2读取按键开关的返回值，电路如下图所示，函数pinMode(2, mode)中，参数mode的值是？（ ）

A．

 INPUT

 B．

 OUTPUT
C．

 INPUT_PULLUP

 D．

INPUT_PULLDOWN
答案 详情
12．

ESP32 for Arduino，下列选项中，具有检测当前磁场强度的函数是？（ ）

A．

touchRead()

 B．

digitalRead()
C．

 hallRead()

 D．

analogRead()
答案 详情
13．

0x16 << 2的值是？（ ）

A．

8

 B．

32
C．

58

 D．

88
答案 详情
14．

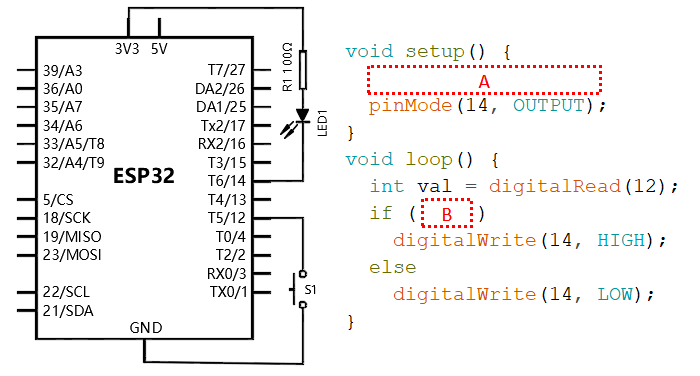

电路搭设和对应的程序如下，当按键开关按下后，LED灯点亮，程序中A和B分别为？（ ）

A．

pinMode(12,INPUT_PULLUP); / val == HIGH

 B．

pinMode(12,INPUT_PULLUP); / val == LOW
C．

pinMode(12,INPUT_PULLDOWN); / val == HIGH

 D．

pinMode(12,INPUT_PULLDOWN); / val == LOW
答案 详情
15．

ESP32 for Arduino，函数ledcSetup(channel,freq,bit_num)的参数中，其中用于设置PWM输出通道号的参数是？（ ）

A．

ledcSetup

 B．

channel
C．

freq

 D．

bit_num
答案 详情
16．

ESP32 for Arduino程序如下，串口监视器显示的结果是？（ ）

A．

8

 B．

12
C．

14

 D．

36
答案 详情
17．

ESP32 for Arduino，中断设置函数 attachInterrupt(pin, function, mode)中，当参数mode的值为CHANGE时，下列选项中描述正确的是？（ ）

A．

引脚pin的电平由低电平变高电平时触发中断

 B．

引脚pin的电平由高电平变低电平时触发中断
C．

引脚pin的电平发生变化时触发中断

 D．

引脚pin处于低电平时触发中断
答案 详情
18．

ESP32主控芯片集成了多个传感器，其中具有检测外部磁场变化的外设是？（ ）



A．

电容触摸传感器

 B．

 霍尔传感器
C．

GPIO

 D．

ADC
答案 详情
19．

ESP32 for Arduino 所提供EEPROM类库的成员函数中，下列选项中，关于成员函数commit()功能描述正确的是？（ ）

A．

 设定EEPROM的大小

 B．

向EEPROM中写入数据
C．

提交数据，将写入的数据保存到EEPROM中

 D．

 从EEPROM中读取一个字节的数据
答案 详情
20．

ESP32 for Arduino，当函数analogSetWidth(bits) 中bits的值为9时，函数analogRead()返回值的范围是？（ ）

A．

0~255

 B．

 0~511
C．

0~1023

 D．

0~4095
答案 详情

二、多选题

1．

下列选项中，关于ESP32 WROOM模组蓝牙功能描述正确的有？（ ）

A．

ESP32 WROOM模组提供了经典蓝牙模式

 B．

ESP32 WROOM模组提供了低功耗蓝牙模式
C．

 蓝牙通信是串行通信

 D．

 蓝牙通信是无线通信
答案 详情
2．

下列有关74HC595移位寄存器芯片的描述中，正确的有？（ ）

A．

74HC595移位寄存器芯片的工作原理是串入并出

 B．

可以实现多个74HC595移位寄存器芯片级联
C．

74HC595移位寄存器芯片内部由移位寄存器和数据寄存器组成

 D．

 SH_CP引脚上升沿时，从Ds引脚读入数据
答案 详情
3．

ESP32 for Arduino，下列选项所列的数据类型，运算符sizeof()返回值为4的是？（ ）

A．

boolean

 B．

 char
C．

 int

 D．

float
答案 详情
4．

下列选项所示程序运行后，整形变量Val的值为18的有？（ ）

A．

 B．
C．

 D．
答案 详情
5．

ESP32 for Arduino，关于dacWrite(pin,value)函数下列描述正确的有？（ ）

A．

该函数采用芯片集成的ADC模块

 B．

 该函数是通过硬件实现模拟输出
C．

value的最大值为255

 D．

输出引脚pin，仅有引脚25和26可供选择
答案 详情

三、判断题

1．

UART数据帧的停止位是低电平。（ ）

A．正确 B．错误
答案 详情
2．

并行通信同时采用多个通道传送数据，所以并行通信的速率一定高于串行通信。（ ）

A．正确 B．错误
答案 详情
3．

millis()函数返回当前程序自开始运行起至当前的时间，单位是毫秒。（ ）

A．正确 B．错误
答案 详情
4．

可以通过提高按键开关的制作精度，实现消除抖动。（ ）

A．正确 B．错误
答案 详情
5．

四位八段数码管显示四个不同的数字时，必须采用动态显示。（ ）

A．正确 B．错误
答案 详情
