2023年9月电子学会青少年机器人（三级）等级考试试卷
客观题 三级 2023 2023-10-18 16:24:01 67次

一、单选题

1．

下列电路符号中，用于标识光敏电阻的是？（ ）

A．

 B．
C．

 D．
答案 详情
2．

程序模块如下所示，该模块属于？（ ）

A．

顺序结构

 B．

循环结构
C．

选择结构

 D．

多分支结构
答案 详情
3．

通常使用的HC-SR04超声波传感器的4个引脚中，用于接收触发信号的引脚是？（ ）

A．

Trig

 B．

Echo
C．

VCC

 D．

GND
答案 详情
4．

程序模块如下，串口监视器输出的值是？（ ）

A．

0

 B．

0.00
C．

256

 D．

256.50
答案 详情
5．

我国家庭用电电压和正常状况下人体的安全电压分别是？（ ）

A．

220V 24V

 B．

220V 36V
C．

110V 24V

 D．

110V 36V
答案 详情
6．

下列选项所示的流程图图例中，与下图程序模块对应的是？（ ）

A．

 B．
C．

 D．
答案 详情
7．

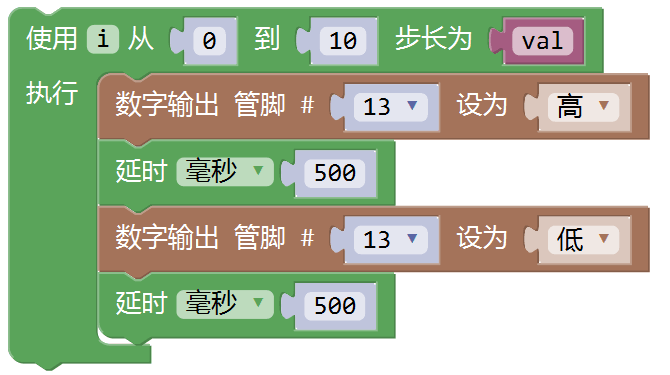

Arduino UNO/Nano主控板，下图程序模块控制板载LED灯闪烁4次，程序中变量val的值是？（ ）

A．

1

 B．

2
C．

3

 D．

5
答案 详情
8．

Arduino UNO/Nano主控板，下图程序模块返回值的范围是？（ ）

A．

0/1

 B．

0~5
C．

0~255

 D．

0~1023
答案 详情
9．

Arduino UNO/Nano主控板除了提供5V电压输出外，还可以输出的电压有？（ ）

A．

3V

 B．

3.3V
C．

3.5V

 D．

12V
答案 详情
10．

程序模块如下图所示，下列选项中与下图模块功能等效的是？（ ）

A．

 B．
C．

 D．
答案 详情
11．

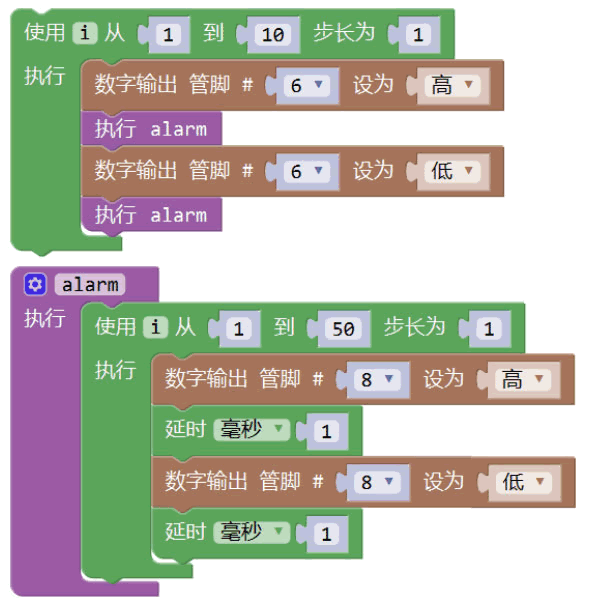

Arduino UNO/Nano主控板，智能红绿灯项目，其中引脚6控制绿色LED灯，引脚8控制蜂鸣器，部分程序如下图所示，该部分程序的功能是：当人行道还剩余很短的通行时间时，绿灯闪烁，同时蜂鸣器发出声音，以提醒行人尽快通过。根据程序判断绿灯闪烁提醒的总时长是？（ ）

A．

1秒

 B．

2秒
C．

10秒

 D．

20秒
答案 详情
12．

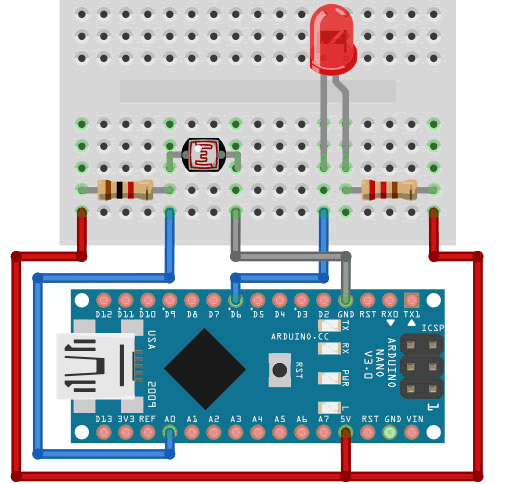

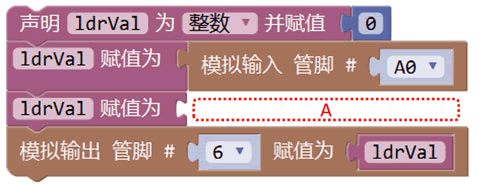

Arduino Nano主控板，通过光敏电阻控制LED灯亮度的变化。电路搭设及程序如下图所示，当光照强度逐渐增强时，LED的亮度逐渐减弱，此时红框A对应的程序是？（ ）

A．

 B．
C．

 D．
答案 详情
13．

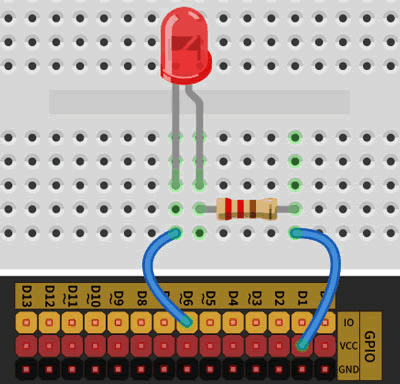

电路搭设如下图所示，通过引脚6控制LED灯，能让LED灯点亮的程序模块是？（ ）

A．

 B．
C．

 D．
答案 详情
14．

列选项中，表示元器件电源地（负极）的符号标识有？（ ）

A．

V

 B．

VCC
C．

5V

 D．

VEE
答案 详情
15．

下列有关Arduino的描述中，错误的是？（ ）

A．

Arduino仅指硬件主控板

 B．

Arduino起源于意大利
C．

Arduino是一种开源硬件和软件平台

 D．

Arduino以开源的方式进行推广
答案 详情
16．

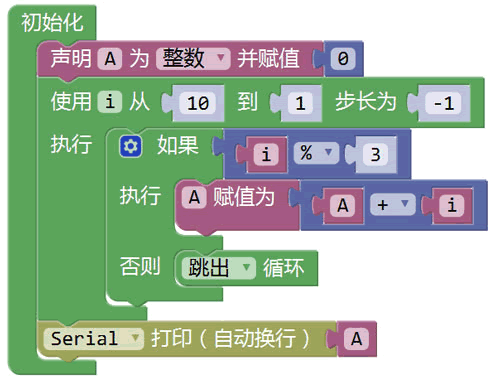

程序模块如下所示，串口监视器输出的值是？（ ）

A．

1

 B．

3
C．

10

 D．

55
答案 详情
17．

下列选项中，用于表示电阻单位名称的是？（ ）

A．

安培

 B．

伏特
C．

欧姆

 D．

亨利
答案 详情
18．

Arduino UNO/Nano主控板中，具有数字信号输入功能的引脚数量有？（ ）

A．

6个

 B．

1个
C．

20个

 D．

22个
答案 详情
19．

将外部物理信号转化为电信号的器件是？（ ）

A．

执行器

 B．

控制器
C．

传感器

 D．

感应器
答案 详情
20．

一般情况下，下列器件中，可使用下图程序模块的是？（ ）

A．

按键开关模块

 B．

LED模块
C．

蜂鸣器模块

 D．

电位器模块
答案 详情

二、多选题

1．

下列所示器件中，属于执行器的是？（ ）

A．

LED

 B．

舵机
C．

电位器

 D．

直流电机
答案 详情
2．

根据物体的导电性能进行分类，可分为如下几类？（ ）

A．

导体

 B．

半导体
C．

绝缘体

 D．

超导体
答案 详情
3．

如图所示电路，当电路导通时，下列说法正确的是？（ ）

A．

该电路是串联电路

 B．

当电源电压升高时，电路中的电流增大
C．

当电阻R1和电阻R2的阻值相同时，电阻R1和电阻R2两端的电压相同

 D．

电阻R1和电阻R2的电流相同
答案 详情
4．

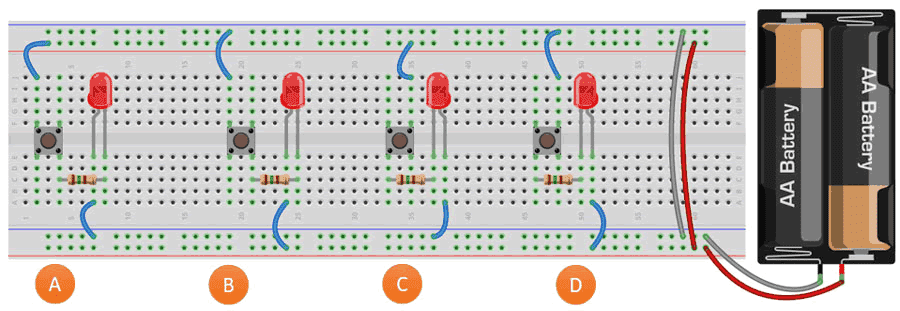

如图所示电路，当按键开关按下后，LED灯点亮的是？（ ）

A．

电路A

 B．

电路B
C．

电路C

 D．

电路D
答案 详情
5．

下列选项中，属于逻辑运算模块的有？（ ）

A．

 B．
C．

 D．
答案 详情

三、判断题

1．

在控制装置中，主控板类似人的大脑，起到分析判断的作用。（ ）

A．正确 B．错误
答案 详情
2．

LED灯是一个能发光的二极管，具有单向导通的特性。（ ）

A．正确 B．错误
答案 详情
3．

下图程序模块的运算结果是假。（ ）

A．正确 B．错误
答案 详情
4．

电压的单位是伏特，简称伏，用U表示。（ ）

A．正确 B．错误
答案 详情
5．

充电宝输出的是直流电。（ ）

A．正确 B．错误
答案 详情
