题型：单选题

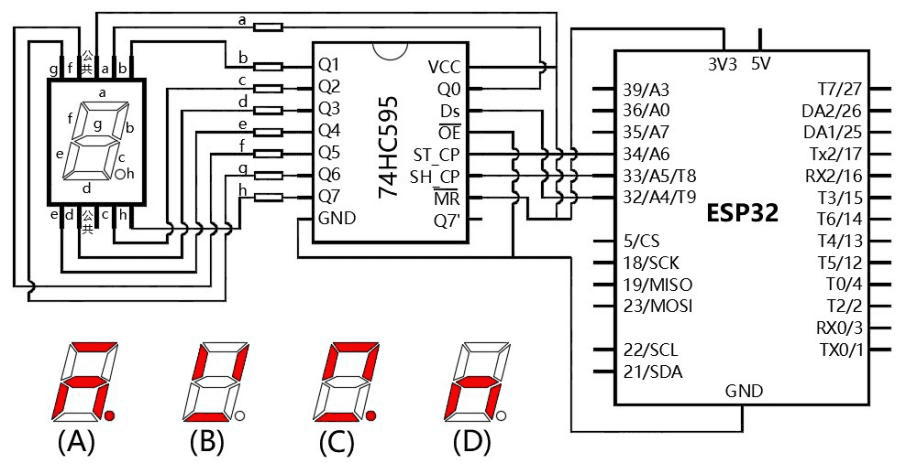

共阳数码管和74HC595芯片连接如下图所示，执行下列程序后，数码管显示的图形为？（）

void setup() {

pinMode(32, OUTPUT);

pinMode(33, OUTPUT);

pinMode(34, OUTPUT);

digitalWrite(34,LOW);

shiftOut(32,33,MSBFIRST,0xAB);

digitalWrite(34,HIGH);

digitalWrite(34,LOW);

}

A． a	B． b
C． c	D． d

更新时间：2022-11-10 11:33:51 |

【知识点】电子学会机器人五级

单选题

UART数据帧中，可缺失的是？（）

A．起始位	B．数据位
C．校验位	D．停止位

2026-07-11

详情

单选题

ESP32 for Arduino String类库的成员函数中，具有返回指定字符串在字符串对象实例中位置的成员函数是？（）

A． find()	B． substring()
C． indexOf()	D． endsWith()

2026-07-11

详情

单选题

ESP32 WROOM模组中核（core）的数量是？（）（2026.6）

A．单核	B．双核
C． 3核	D． 4核

2026-07-11

详情

单选题

ESP32 for Arduino函数ledcSetup(arg1,arg2,arg3)的参数中，其中参数arg1的含义是？（）

A．通道号	B． PWM频率
C． PWM的分辨率	D． PWM值

2026-07-11

详情

判断题

ESP32主控芯片的DAC外设可实现2个通道的模拟输出。（）

A．正确

B．错误

2026-07-11

详情
